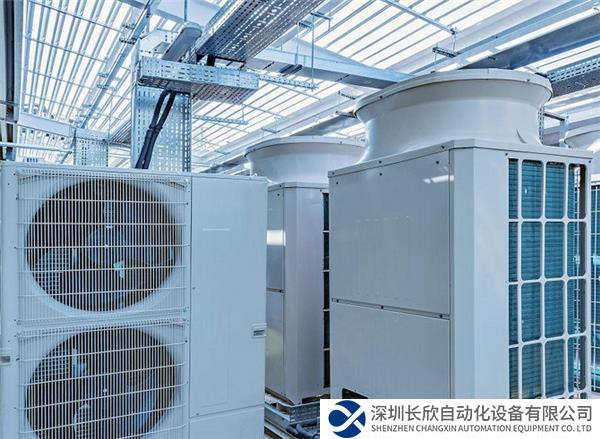

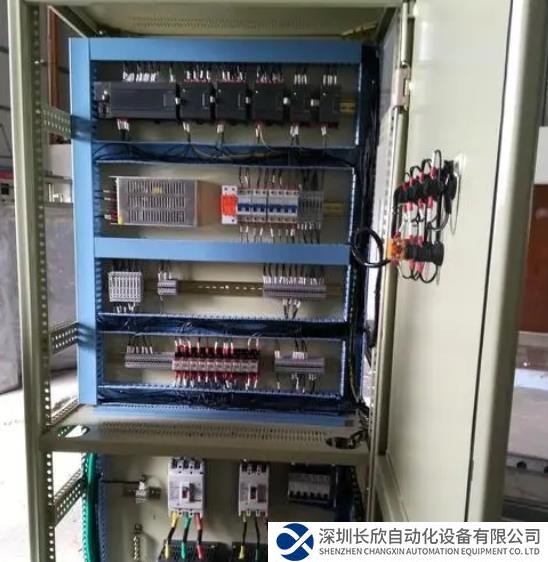

Profibus转ModbusRS485网关在空调系统应用
随着我国工业自动化整体水平的不断提高,企业中的控制系统和控制设备的种类越来越多;同时随着市场经济的发展,各个企业也对DCS系统能将控制系统的各个运行参数实时传送到上位机的系统中进行加工处理,这对DCS系统提出了通讯问题。我们的Profibus转ModbusRS485网关就可以有效的使二者进行快捷、高速的协议连接。Modbus是基于串口的一种协议,Profibus-DP是一种基于RS4865为物理层的现场总线协议。Profibus支持主从系统,纯主站系统、多主多从混合系统等几种传输方式,主站具有对总线的控制权,可以主动发送信息。
在Profibus转ModbusRS485网关中建立Modbus报文序列,它是用户依据应用的要求,在Profibus主站配置本接口产品时自动生成的,并在主站与本接口连接时传送到本网关的RAM中;在Profibus转ModbusRS485网关的RAM中建立MODBUS数据区: MODBUS通信数据分为输入和输出数据,对于本网关主站写入包括:05H、06H、OFH、10H功能码,读回包括:01H、02H、03H、04H功能码。如图6:PROFIBUS与MODBUS数据区。
CPU顺序取出MODBUS报文,同时将报文数据通过CPU串口发送出去。如果是“写”功能,MODBUS报文中“写”数据来自MODBUS 数据区,CPU接收MODBUS回答报文,如果是“读”功能,将报文中MODBUS数据存入MODBUS数据区。
每当CPU完成一条MODBUS通信或一次MODBUS报文队列扫描后,就对MODBUS与PROFIBUS数据区数据进行一次数据交换。依次循环操作。PROFIBUS主站通过PROFIBUS通信完成与Profibus转ModbusRS485网关从站PROFIBUS数据区的数据交换。
霍尼韦尔上位机MODBUS主站选择MODBUS 协议进行通讯。根据网关中已经配置好的组态信息,将通讯参数设置为:从站地址为1;波特率设为9600;8位数据位;1位停止位;无校验;其它参数用默认值。读写数据区等相关操作请参见说明书,按从站数据区设置,要将读取的温度、压力等信息的地址与主站读取总站的地址对应,MODBUS主站读取从站地址参数设置从0开始。在面对多种网络协议并存的情况下,因此不同协议之间转换的网关在未来自动化系统会发挥重要作用。
