零畸变，零门槛｜OPT（奥普特）发布扫描测量传感器

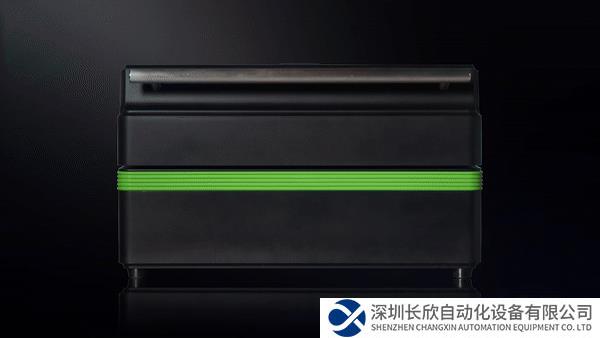

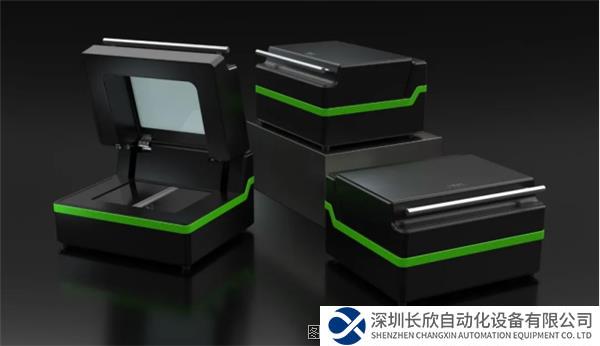

OPT（奥普特）新发布的扫描测量传感器SmartScan系列机型，专为平面2D检测而研发，广泛应用于铝型材、板材、卷材、电池制造、PCB板、服装制版、纺织材料、薄膜类检测等行业。新品内置接触式图像传感器（CIS），成像无畸变；搭配测量软件，导入图档无需编程即可自动生成测量程序，集精准、高效、易用于一体。

高精度1:1成像，零畸变

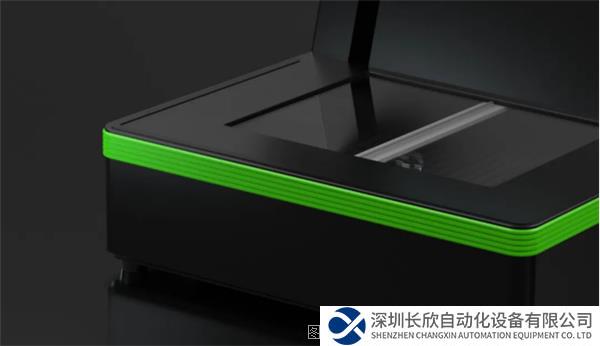

扫描测量传感器采用接触式图像传感器，集光源、镜头、光电转换芯片为一体，利用柱状透镜，实现物体与感光元件1:1成像，能避免由于图像畸变及边缘虚化所带来的分辨率损失问题，同时可减轻后续图像处理环节的负担。

不仅于此，扫描测量传感器还能提供高分辨、低噪声及更广泛的动态范围，而且搭配照明系统光照均匀，不易产生反光现象，尤其适用铝型材行业尺寸测量，其分辨率达1200dpi。

扫描测量传感器检测幅宽最大可达500mm，且测量精度不会受到幅宽的影响；同时，还能避免因拼接相机时的高度、角度不一致而出现引起标定面倾斜及图像不同轴丢失重叠等，采集的图像还原度更高。

自动识别程序，测量高效

保证精度的同时，扫描测量传感器还高度契合了工业在线检测需求，采用Cameralink接口，配合采集卡，数据传输速度可达480MB/s，同时，还通过搭载0.1μm高精度移动平台，实现快速移动扫描。

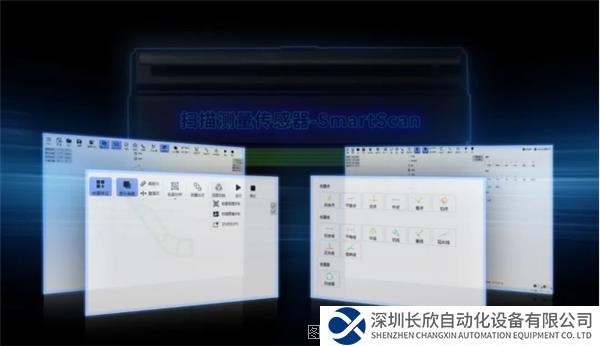

扫描测量传感器搭配的测量软件，是基于OPT Smart3底层代码开发而来，算法性能稳定，支持离线自动编程，一键点击鼠标即可自动识别CAD图纸，快速生成测量程序并获得全尺寸测量报告。

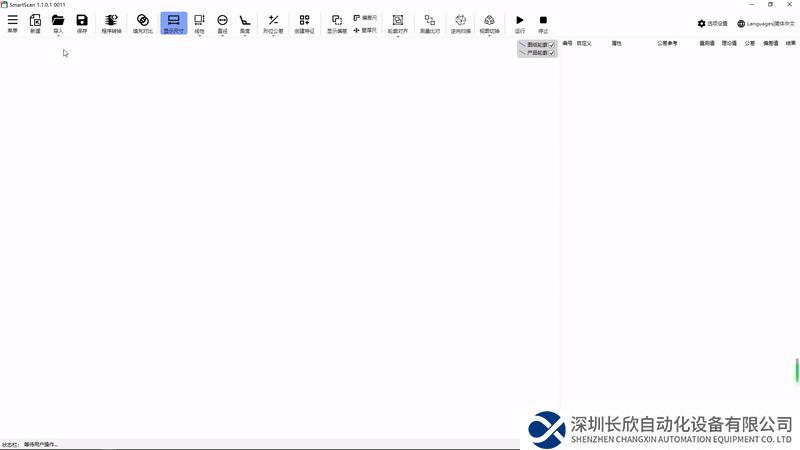

测量程序智能匹配

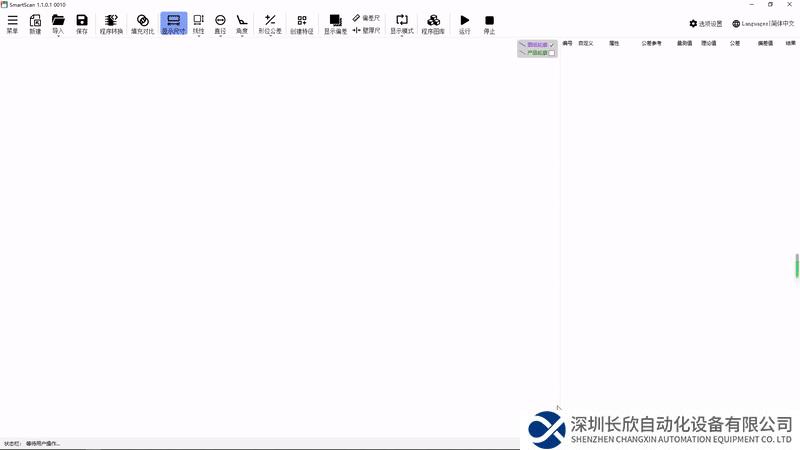

在测量过程中，扫描测量传感器还可自动识别程序，避免查找核对图纸，也可导入离线程序进行二次编辑；并提供点、线、圆等多种手动测量元素，可快速辅助完成特殊位置检测。同时，还与CAD制图软件兼容，无须切换软件，方便简单。

功能齐全，操作零门槛

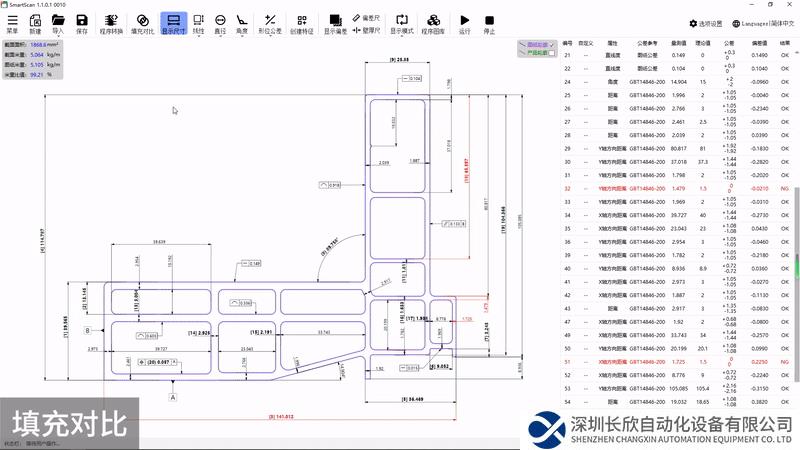

扫描测量传感器还配备了壁厚尺、米重、截面积、位置度、直线度、轮廓偏差等二十余项测量工具，支持对比填充、图形匹配测量、自动对齐功能，零基础也能轻松上手操作。

即使没有CAD图纸和程序，扫描测量传感器仍可对来料测量距离、直径、半径、壁厚、角度、形位公差等尺寸；同时还支持逆向工程，可扫描来料进行自动拟合成直线、圆弧，并导出DXF 格式文件，节省手动测量和输出图纸的时间。

支持无图纸测量&逆向工程

同时，针对局部变形的产品，扫描测量传感器也能进行重新定位，智能识别测量位置，还可多基准自由创建匹配模拟，分析关键点位与CAD图形偏差，让测量更加准确。

此外，扫描测量传感器运行时无需连接外网，保证数据安全，而且测量数据统计分析直观，能实时观察工件变化，报告还可无缝上传企业ERP系统或微信小程序，方便用户随时查看检测报告。

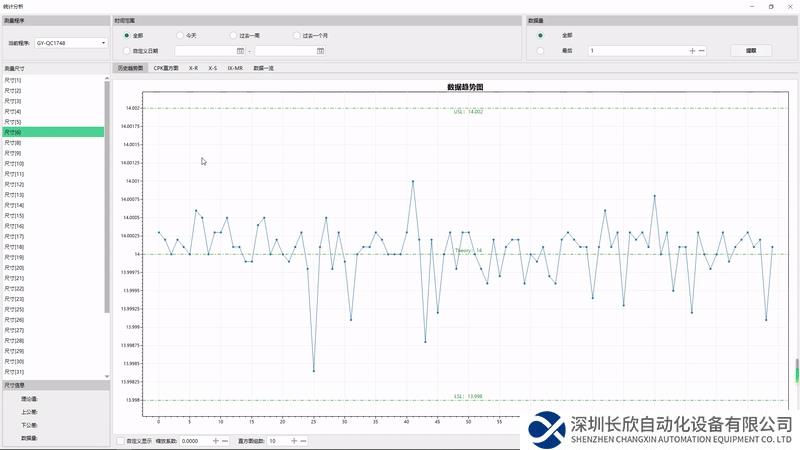

实时观察数据变化
