模具设计-教您使用VISI快速搜索所需模型图素
在进行模具设计的日常工作中,经常会遇到需要搜索选择某个或者某类图素等需求。然而,靠人工肉眼的搜索功能往往并不快速、高效,尤其是在搜索大量模型文件的时候,更是如此。为此,今日小编向各位粉丝介绍一款非常好用的搜索办法,让您的工作更加便捷。
海克斯康工业软件VISI以用户体验为第一原则,提供多种选择方式,可以根据图素环境、面环境、边界环境选择;也可以通过高级过滤器中的颜色过滤、线型过滤、图层过滤等方式选择;还可以根据是否在屏幕中可见进行选择。

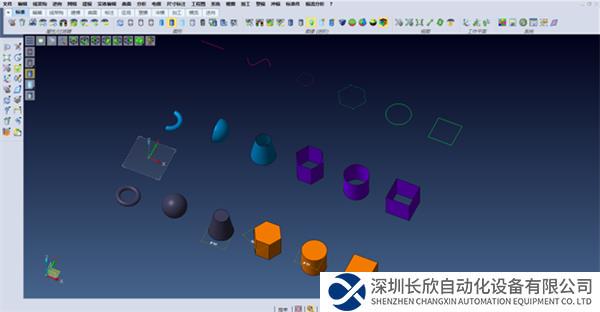

接下来我们通过VISI软件中的各种选择方式为大家进行一一展示。
一、应用场景
(1)图素环境:
选择分了很多类,直线、圆弧、轮廓线、标注、剖面线、片体、实体等;亮的表示可以选择,暗的表示不可以选择。
(2)面环境:
可以选择单个面,可以选择体的所有面,可以选择相切面等。
(3)边界环境:
可以选择体的单个边界,成链的边界,相切的边界;可以选择面的外边界,所有的边界。
二、高级过滤器
(1)通过颜色过滤:
颜色过滤,可以选择相同颜色的面,相同颜色的实体、片体,还可以选择相同颜色的线。
(2)通过线型过滤:
可以批量选择直线,辅助线,中心线等。
(3)通过图层过滤:
根据选择的图层,只选择这个图层上面的图素。
高级过滤其中还有通过名称过滤、通过属性过滤、通过几何过滤多种分类选择的模式。
三、仅选择可见的图素
这里只可以选择屏幕中可以看见的图素。看不见的框选不中,非常的直观。
