RS232转Ethernet IP网关：连接数据，简化交互

在工业自动化领域，经常需要将RS232设备连接到以太网网络中，以实现设备的远程监控和控制，在有些情况下没有Ethernet IP （Ethernet IP plc）主站的情况下要如何测试网关数据的交互呢。本案例将展示如何使用RS232转ethernet IP网关将一个RS232设备接入以太网，并使用EIPScan软件模拟进行数据交互。

设备与软件：

1.RS232转ethernet IP网关：将RS232信号转换为以太网信号的设备。

2.EIPScan模拟软件：以Ethernet IP主站的形式进行配置。

3.RS232配置软件：RS232转ethernet IP配置软件。

案例步骤：

1.将RS232设备与RS232转ethernet IP网关的RS232接口连接。

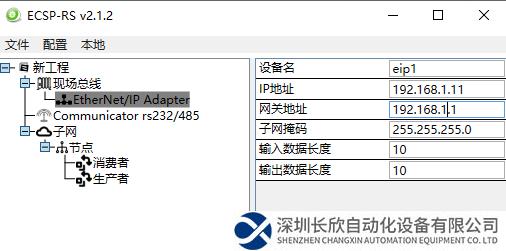

2. 打开网关的配置软件，对所需参数进行修改，如：工作模式、子网、节点等。

3.打开EIPScan软件中选择网关eip口同网段的ip地址。

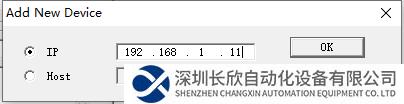

4.在EIPScan软件中创建一个新的设备，输入设备的IP地址。

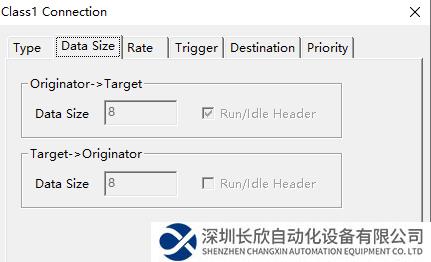

5.配置设备的参数，包括设备地址、通信参数等。

6.在EIPScan软件中添加需要监控或控制的数据标签。

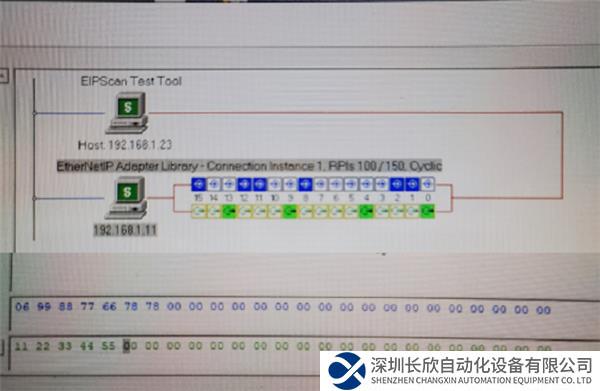

7.启动EIPScan软件的监控功能，开始实时接收和显示RS232设备发送的数据。

案例总结，通过使用RS232转ethernet IP网关和EIPScan软件，成功实现了将RS232设备接入以太网，并进行了数据交互。这种解决方案提供了一种便捷的方式，将传统的RS232设备集成到现代工业以太网网络中，实现远程监控和控制。

请注意，在实际应用中，你可能需要根据具体的设备和网络环境进行相应的配置和调整。以上案例仅提供了一个基本的框架，具体的实现可能会因项目需求而有所不同。
