栅极驱动 DC/DC 系列产品扩展

文章作者:长欣小编 人气:发表时间:2023-12-20 09:06

2023 年 12 月 18 日,格蒙登 - 2 W DC/DC 为 IGBT、SiC、Si 和 GaN 共源共栅器件提供可编程栅极驱动偏置电压。

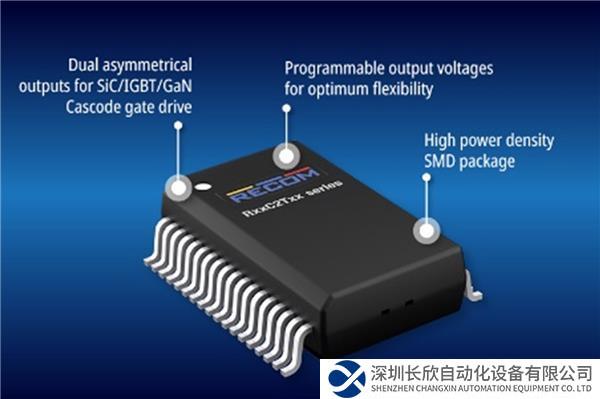

RxxC2Txx 系列

RECOM 利用其新型 R24C2T25 DC/DC 转换器,简化了一系列开关类型的栅极驱动偏置电压的生成。该产品采用方便且经济高效的 36 引脚 SSOP 封装,尺寸为 7.5 x 12.83 mm,可在 21-27 VDC 输入电压范围内工作,并提供可编程、稳压的不对称双路输出电压,适用于 IGBT、Si、SiC 和 GaN 共源共栅开关的栅极驱动器。额定功率为 2 W 的 R24C2T25 可通过外部电阻网络进行设置,一侧输出电压范围为 +2.5 至 +22.5 VDC,另一侧输出电压范围为 -2.5 至 -22.5 VDC,两个输出电压的总和范围为 18 至 25 VDC,例如 +15/-3 V,以高效驱动 SiC MOSFET 栅极。电压保持在 +/-1.5% 范围内,防止过电压和损坏的风险。

R24C2T25 的隔离电压为 3 kVAC/1 min,具有 3.5 pF 的超低耦合电容和 +/-150 V/ns 的共模瞬态抗扰度。所以这款产品非常适合为具有快速电压和电流功率开关边沿速率的高侧栅极驱动器供电。

2 W 输出时的额定环境温度最高可达 82°C,2.5W时温度可达 75°C。即使在最高125°C 温度时,转换器仍然可以提供有效的降额功率。

功能齐全,可提供软启动、输入过压和欠压锁定、热关断和输出过功率保护。还提供输出过压和欠压锁定功能,以确保功率器件不会受到无效栅极电压的影响。提供电源良好信号的同时还提供开/关控制,当电流消耗低于 700 μA时产品进入待机模式。

RECOM DC/DC 产品经理 Matthew Dauterive 表示:“提供精确的栅极驱动电压至关重要,特别是对于最新的宽带隙器件更是如此”。“R24C2T25 可以设置为最佳电压水平,以实现系统效率和安全操作的最佳平衡” 。
