华北工控：支持AI医学影像设备应用的工控主板ATX-6159

在我国人口老龄化问题不断加剧，对影像诊断需求持续增长，和国家利好高端医学影像市场发展的系列法规和政策接连出台的大环境下，AI医学影像设备产业迎来发展黄金期。华北工控紧跟发展大势，基于12/13代 Intel Core处理器打造了适用于AI医学影像设备的ATX-6159。

AI医学影像是“医疗+AI”发展最为成熟的技术领域之一，计算机辅助诊断、AI辅助治疗技术、AI定量分析技术等技术加持，可以赋予CT、MRI、X线、超声等医学影像设备实现多功能化、更精准化、更高效率、远程化和诊疗一体化发展，协助医生进行更高效率、更及时、更精确的疾病监测及诊断，临床应用广泛。

但落地到实际应用中，AI技术赋能下的各类医学影像设备高分辨率成像、即时或远程影像分析服务、多种疾病的高效率高精度筛查等功能实现，必须有支持AI加速运算、具备出色多媒体性能和多重扩展能力的计算机硬件为其提供基础支撑。譬如华北工控基于12/13代 Intel Core处理器打造的工控主板ATX-6159。

华北工控

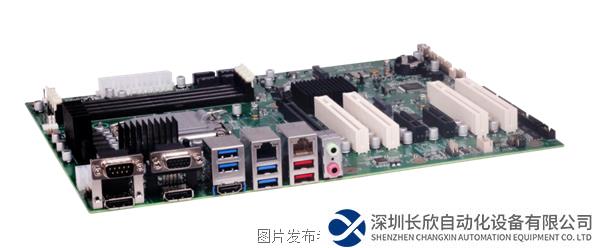

基于12/13代 Intel Core的ATX-6159

华北工控ATX-6159支持DDR5和1*PCIe x16(16-lanes) GEN5通道，可以实现更大数据集的高效处理和更出色的图像处理/高清显示，I/O功能接口丰富，可以为AI医学影像领域客户提供领先的工控硬件方案。

华北工控ATX-6159工控主板的主要技术特性如下：

∙支持Intel Q670/Z690/H610芯片组和12/13代 Intel Core i3/i5/i7/i9处理器，TDP up to 125W；

∙至多支持4*UDIMM内存插槽（搭载Q670/Z690芯片组支持4*DIMM，搭载H610芯片组支持2*DIMM），支持DDR5 4800MHz，整板最高可达128GB运行内存；

∙支持4*SATA3.0，以及1*M_KEY M.2 2280 NVME SSD实现高速缓存和进一步扩展存储容量；

∙支持集成英特尔锐炬® Xe显卡和英特尔® 超核芯显卡（型号取决于CPU处理器），并支持1*PCIe x16(16-lanes) GEN5满足RTX3080/4090大显卡的机械安装需求，让高端显卡发挥极致性能；

∙支持1*VGA、1*HDMI、2*DP显示接口，支持独立多显和最高4K分辨率显示；

∙支持2*自适应千兆RJ45网口，支持1*M.2 B Key 3042/3052接口接入4G/5G模块，1*M.2 E Key 2230,接口接入Wifi/蓝牙，以及1*SIM实现有线/无线网络通讯；

∙支持8*RS232、2*RS232/RS422/RS485接口实现长/短距离更高速率的数据传输；

∙支持6*USB3.2 GEN1 5Gbps(搭载H610芯片组时为4*USB3.2 GEN1) 、7*USB2.0(搭载H610芯片组时为3*USB2.0)实现多智能设备更高速率的互联互通；

∙支持2*Line out、2*Mic in、1*Line in和1*AMP功放接口，满足多种类音频设备播放需求；

∙支持4*PCI兼容支持传统的数据采集卡/运动控制卡；

∙支持2*PCIe x4 GEN3（搭载Q670/Z690芯片组时为4-lanes，搭载H610芯片组时为1-lanes）实现多重扩展；

∙支持8*GPIO、1*CPUFAN、1*SYSFAN、1*JFP、1*PS/2接口实现更多外设接入；

∙支持TPM2.0、Intel AMT and Intel vPro Technology基于专用硬件的安全性增强功能(搭载Z690/H610桥片时不支持此功能) ；

∙采用AMI EFI BIOS，支持Windows 10、Linux操作系统，并开发了软件看门狗功能，可以提供更安全稳定的系统运行环境；

∙支持标准ATX 24Pin +8Pin电源供电，满足0℃～60℃宽温作业要求，可在复杂电磁环境等各种条件下稳定运行；

∙尺寸为305mmx 244mm，功能高集成，易于部署，适用于多场景。
