迅饶网关通过KNX路由器和智能照明通讯

用户可以任选国产或者进口的KNX路由器，上海迅饶网关就可以通过组播的方式和智能照明设备通讯。最早大概5年前在北京微软大厦，就通过这种方式和西门子智能照明设备通讯。去年迅饶触摸屏则应用在大连路500号，用于办公室的灯光控制。对接过的KNX路由器的厂家有国外的ABB、西门子、施耐德、江森等。需要特别说明的是，国产的KNX路由器也是很不错的。为了方便客户，迅饶也备了国产品牌的KNX路由器，方便一起出货给客户，价格实惠。

KNX IP Router设置步骤

一、添加设备文件

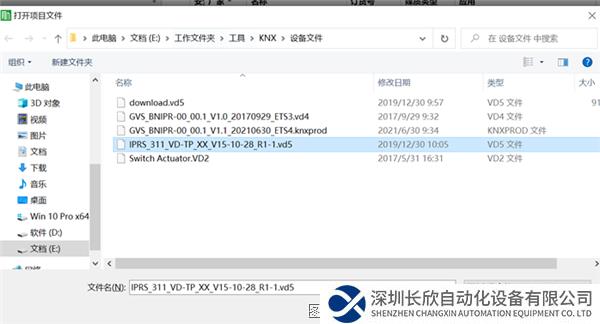

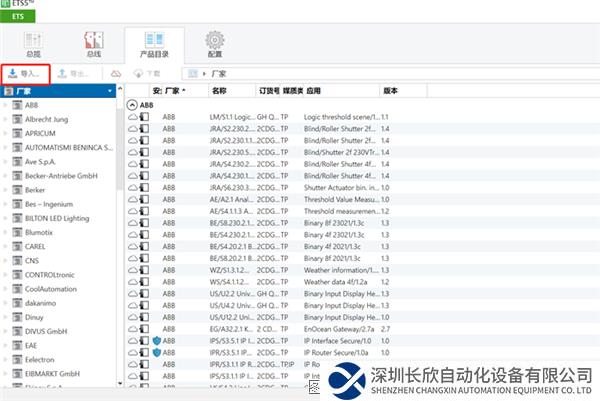

1. 打开ETS 5编辑软件，在产品目录页面选择导入项目实际所需要用的KNX设备文件。

二、KNX项目设置

1.在总揽项目菜单下选择新建项目Test。主干选择IP方式，拓扑选择TP，使用三级组地址格式。

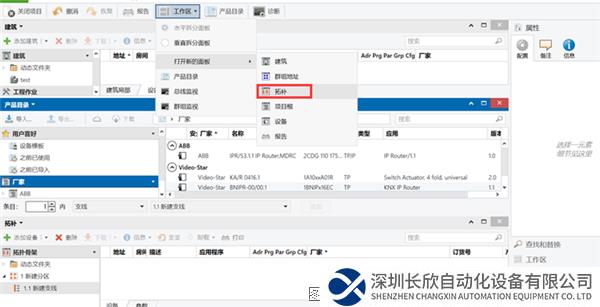

2. 项目创建之后，在工作区选择拓扑面板。

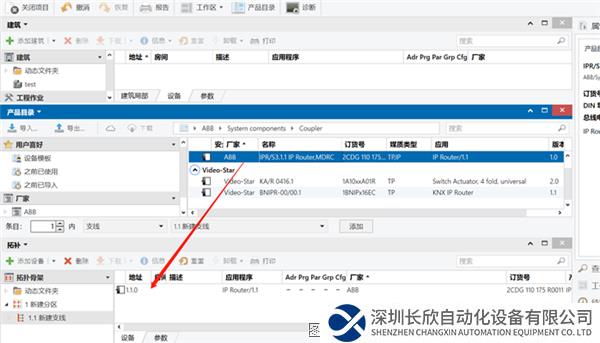

将产品目录里的所需要用的设备拖拽到拓扑图下的支线中，包括KNX IP Router。

3.设置IP路由相关参数

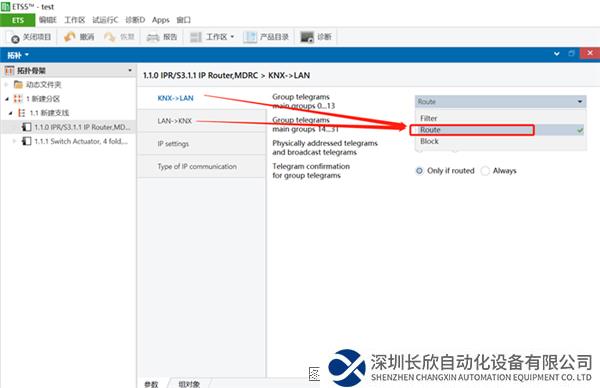

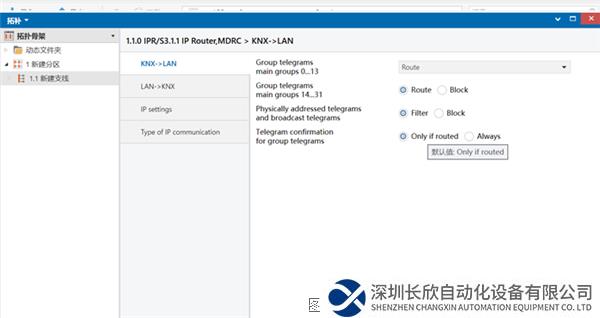

将KNX-LAN以及LAN-KNX设置里几个子项设置为route模式

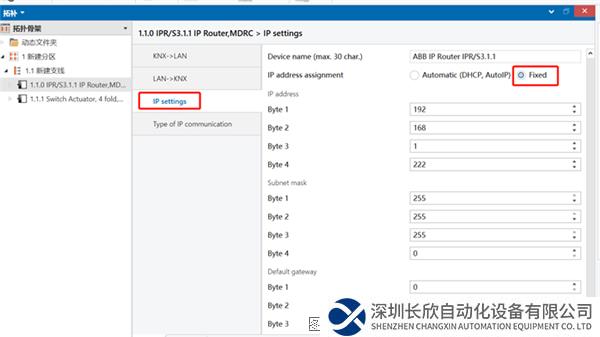

给IP router分配ip地址

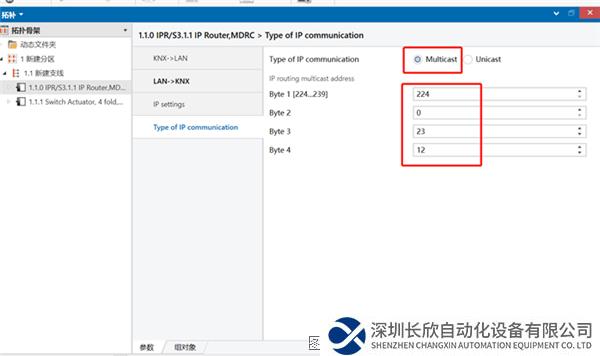

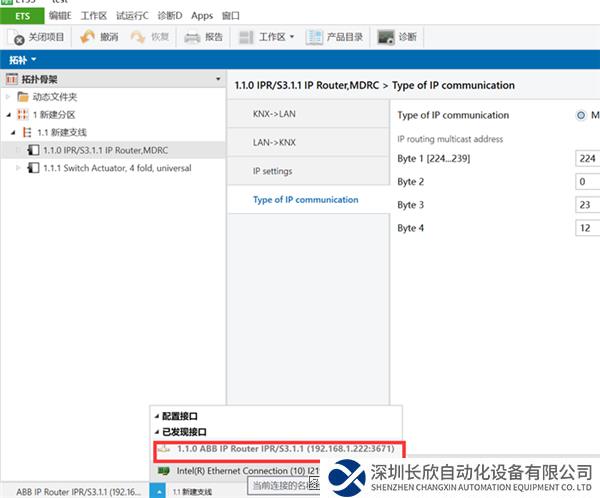

开启组播模式，并保持组播地址为224.0.23.12

三、下载配置

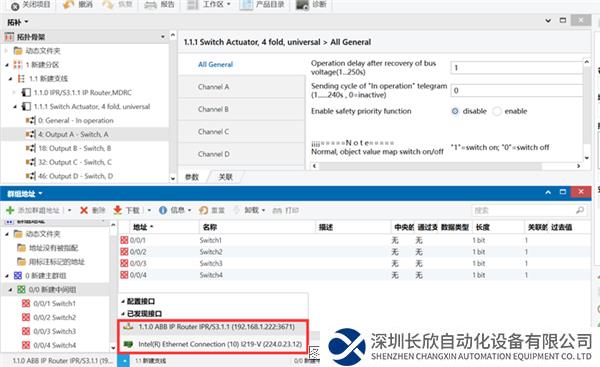

将电脑ip地址和Router地址设置到同一网段，在发现接口里选择knx IP router的ip地址（有时候需要多次重启软件和重启KNX IP路由方可发现）

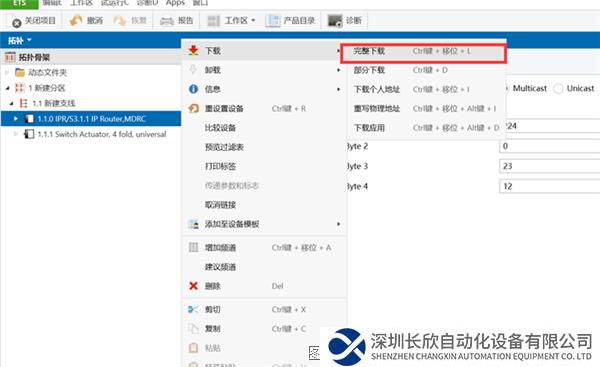

由于第一次需要给Router自身分配地址，所以需要选择完整下载

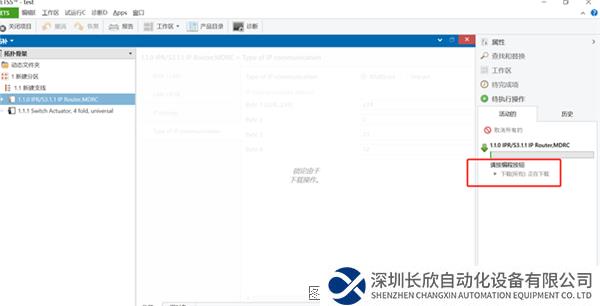

此项下载需要人为配合按下KNX Router设备上的Prog编程按钮

KNX 的Route功能是否正常开放，还可以通过发现接口里的组播地址（224.0.23.12）来界定。

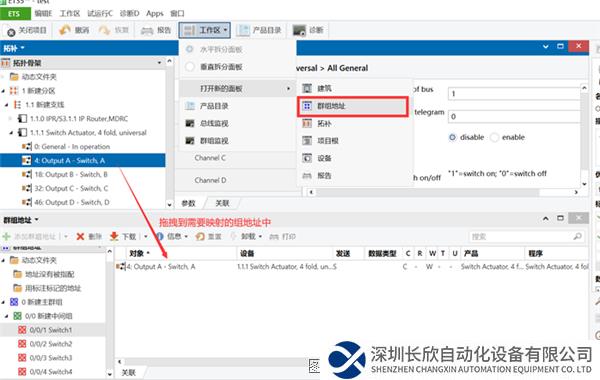

下载完成之后，即可在群组地址编辑器添加对应的群组地址

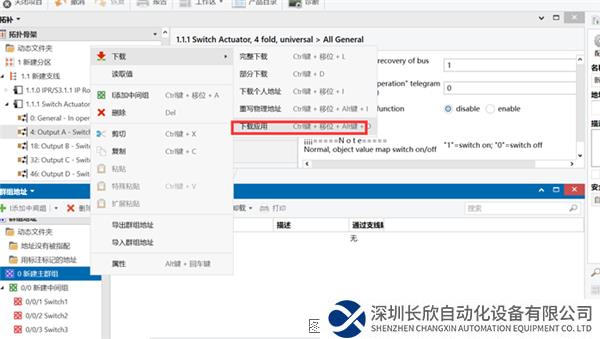

以上属于ETS应用操作，可将每次应用通过KNXIP Router下载到EIB总线

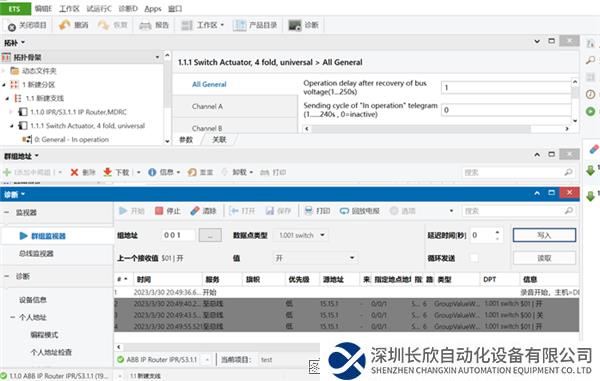

应用下载之后，即可在ETS群组监控模式下调试总线上的设备

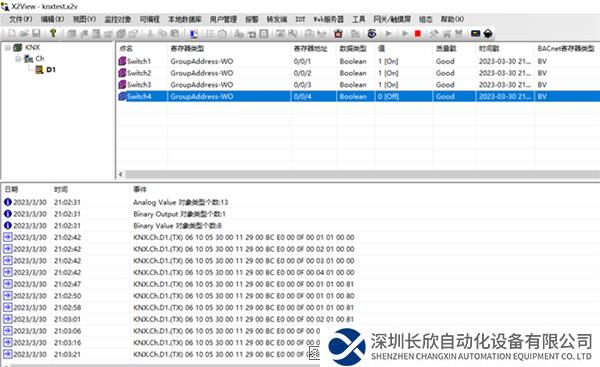

四、网关上测试
