雷赛智能LC2000系列通用型运动控制PLC

LC2000系列通用型智能产线控制器，适用于最多128轴的智能制造业的高速高精度控制。

◆超强带轴

◆精准控制

◆稳定可靠

LC2000 系列智能产线控制器是雷赛面向先进制造业推出的 EtherCAT 总线型运动控制器，基于 X86+CODESYS 运动控制平台。采用全金属机身，提供丰富的网络接口来满足各种项目的扩展需求，搭载 Celeron CPU，提供卓越的运算能力，具备高达 128 轴超强的运动控制性能；内置高达 4GB 的 DDR4 内存和 64GB SSD 硬盘，非常适合高负荷运算及工厂整线控制应用。

产品特点

● 强悍的处理性能：Intel Celeron处理器，主频达2.0GHz

● 控制更精准：最小周期250μs，周期抖动小于30μs

● 高速的控制性能：时序控制与运动控制同周期动作

● 稳定可靠：两个EtherCAT端口，久经验证

1、 一快一慢双主站，两个周期同时通讯和协作。

2、环网功能，中间任一从站掉线，其他从站依然正常运行。

● 超强的带载能力：最多128轴、32000点IO

● 通信更安全：两个EtherNet端口，IP分层安全隔离

1、 一个口通过OPC UA安全地与MES/ERP等IT系统连接。

2、一个口通过EtherNet/IP、ModbusTCP或Socket自由协议实现设备间安全组网。

● 远程设备运维：通过物联网网关可实现远程维护、状态监控、上下载更新设备程序，无需工程师出差现场即可解决问题

● 更灵活的编程更短的开发周期

1、支持IEC61131-3国际标准的6编程语言(LD\ST\CFC\SFC\FBD\IL)，不同语言灵活切换。

2、用户通过自定义FB/FC，可实现代码重复利用，方便工程快速移植。

3、 集时序、运动、HMI（可选TargetVisu 可视化组件）于一体的LeadSys编程开发环境，软件易用性大大提升，轻松进行二次开发，组态配置、工程调试更方便。

● 强大的运动控制：PLCopen运动控制算法，轻松实现电子齿轮/凸轮同步、直线、圆弧、螺旋线以及CNC、Robot等控制

● 更加省心：内置掉电保存功能，无需外接UPS

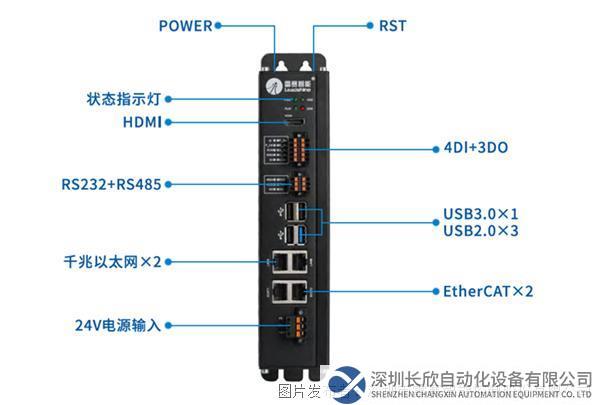

端口介绍

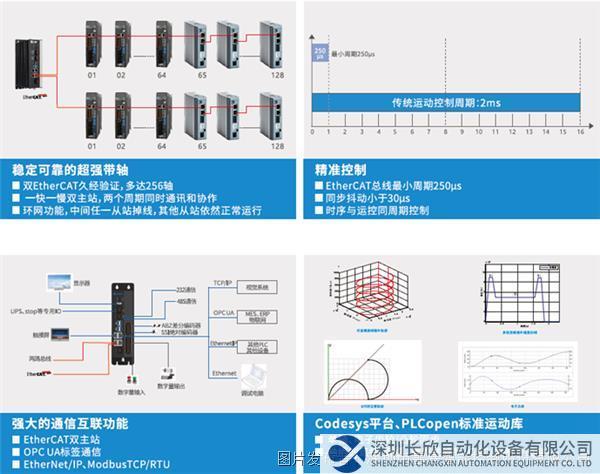

功能简介

编程软件

集时序、运动、HMI（可选TargetVisu 可视化组件）于一体的LeadSys编程开发环境，符合IEC61131-3国际标准的6编程语言，友好的拖拽式组态、在线调试、变量跟踪、仿真运行。

图一：可视化组态

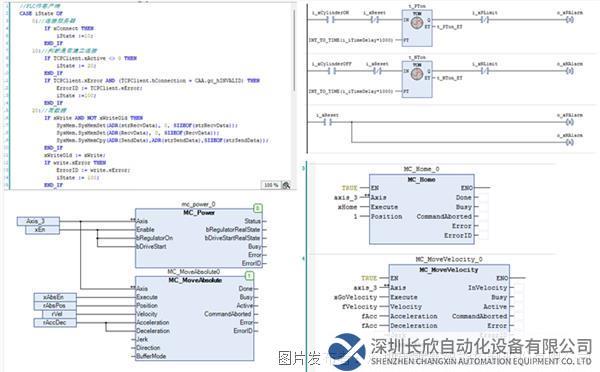

图二：IEC61131-3国际标准编程语言

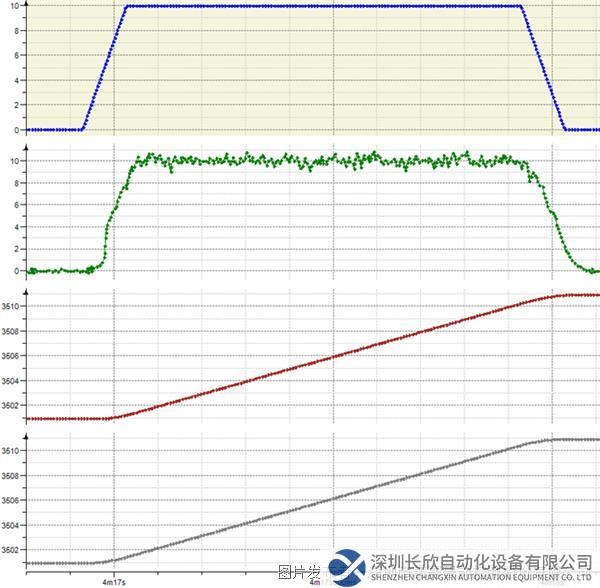

图三：trace变量跟踪

应用领域

广泛应用于光伏、锂电、半导体、包装、物流、特种机床等行业高端自动化设备。

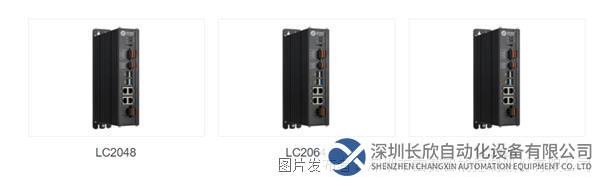

系列型号

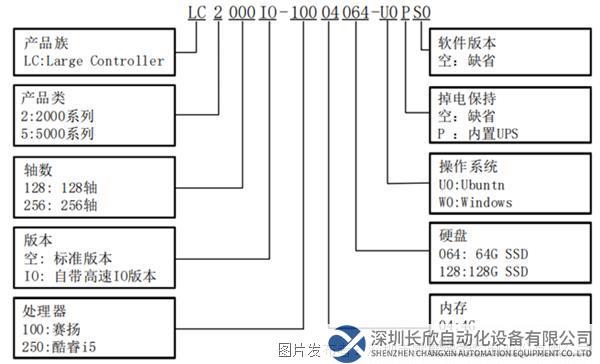

命名规则

尺寸说明

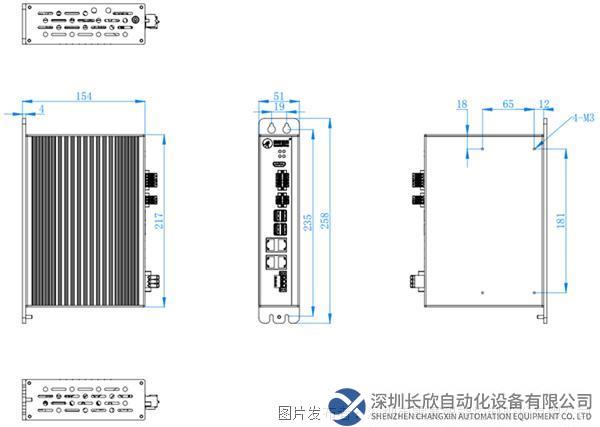

■ LC2000系列产品安装尺寸（单位：mm）

规格和参数
