专为北美市场设计的电源连接器

在北美用于控制柜的电源供给组件必须符合UL2237标准。宾德的工程师们研发出的824和823系列M12系列K编码和L编码的面板安装连接器完全符合这些要求。

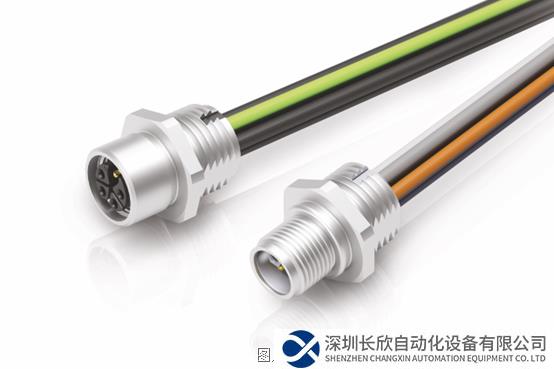

宾德M12电源连接器824和823系列K扣和L扣面板安装组件，用于北美市场的电压和电力传输应用。 图片：Binder

作为工业圆形连接器的领头供应商，宾德在北美市场推出了符合UL2237标准的电源应用824/823系列K编码和L编码面板安装连接器。产品包含5芯针头和孔头面板安装连接器，使用螺纹锁紧系统，防护等级达到IP68。这些M12组件主要应用于电气和工厂设计以及工业控制。

UL2237-适用于北美的面板安装连接器

在北美市场，控制柜里用来传输电源的电气接口需要满足UL2237的标准。该标准特别规定了对连接器、电缆、电缆密封套和保险丝元件的测试要求，例如，接地电流测试：该流程规定PE（接地保护）在不中断的情况下，使用AWG16线规在190A电流下承受4秒或者使用AWG14线规在300A电流下承受4秒。交流电应用还需要在1.5倍额定电流下进行异常过载测试（PE保险丝不得熔断）以及要求PE引脚与部件外壳的额外连接。

K编码和L编码面板安装连接器

根据DIN EN 61072-2-111标准，M12系列K编码5芯产品可为驱动器和变频器等交流设备供电。额定电压和电流规定不得超过630V（AC）和12A。相应的，5芯接口的L编码产品则是应用在直流电设备，额定电压63V（DC），额定电流16A，例如工业自动化领域的小型电机和现场总线设备。

824和823系列面板安装连接器一览

宾德824和823系列5芯K编码（4+PE）和L编码（4+FE功能性接地保护）面板安装连接器使用M12螺纹锁紧系统，终端接线方式为带导线。K编码和L编码连接器都被设计为适合线规AWG16和AWG14。对于使用K编码的交流电应用组件，通过PE接地针与螺纹环的连接使得符合UL2237标准的要求，正在申请UL2237的批准。

面板安装连接器的机械寿命超过100次插拔周期；工作温度范围从-40℃到85℃（824系列）以及-40℃到105℃（823系列）。
