TY-HMI1730-W-E产品详细信息说明

轨道交通信号系统：ZC与ECI简介

1. 区间控制器（ZC）

·功能: ZC主要负责管理列车在轨道区间的运行。它通过监控和控制轨道电路、信号灯和道岔等，确保列车在安全的区间内运行，防止列车冲突和追尾事故。

·工作原理: ZC接收来自列车和轨道设施的信息，如列车位置、速度和轨道占用情况，然后基于这些信息做出控制决策，如发出信号指示和调整道岔位置。

·与其他系统的交互: ZC通常与车站的信号设备和控制中心的调度系统相连，以实现整个轨道网络的协调控制。

2. 电脑联锁系统（ECI）

·功能: ECI是一种基于计算机的联锁系统，用于控制车站内的信号设备，如信号灯、道岔和轨道电路。其主要目的是确保列车在车站区域内的安全运行。

·工作原理: ECI通过计算机算法来处理车站内的信号逻辑，确保列车运行不会发生冲突。例如，当一列车占用某条轨道时，ECI会阻止其他列车进入该轨道。

·安全特性: ECI系统设计有多重安全机制，包括故障检测和自动保护功能，以防止操作错误或系统故障导致的事故。

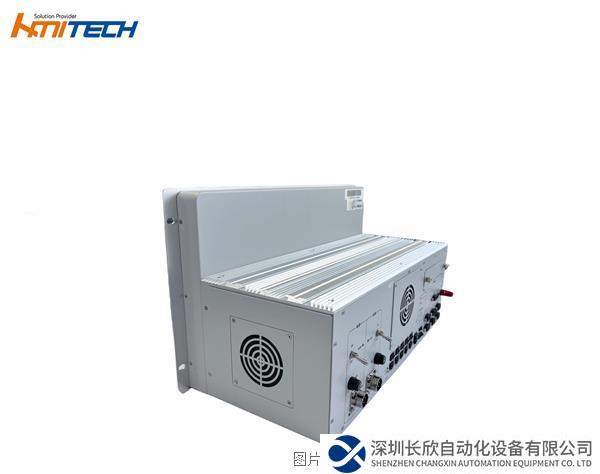

基本信息

产品型号：TY-HMI1730-W-E

产品类型：宽温型工业平板电脑

主要特性：酷睿高性能六核处理器、多个防雷接口设计、KVM显示切换设计、航插双通道冗余电源

技术规格

液晶屏：17.3英寸TFT液晶屏，分辨率1920×1080

处理器：酷睿i5-9500T（主频2.2 GHz，最大睿频3.7 GHz）

内存：最大支持16GB

存储设备：256 GB SSD + 2T HDD

触摸屏：电容式

接口：6×RS-232/485/422跳冒可选、10×GigaLAN、2×USB3.0、2×USB2.0、1×HDMI、1×DP、1×VGA、1×USB触摸

性能参数

显示类型：17.3″TFT液晶屏

分辨率：1920×1080

亮度：350cd/m2

工作温度：-20～70℃

LCD寿命：50000小时

背光寿命：30000小时

物理规格

外形结构：全封闭金属结构

外形颜色：阳极氧化铝本色

安装方式：上架式

电源：双通道带开关冗余220V AC

尺寸：482×266×220mm

重量：10Kg

环境及耐久性

工作湿度：5～90%@50℃

存储湿度：8～90%@40℃

振动耐受：10～57Hz 位移幅值0.075mm；57～150Hz 峰值加速度9.8m/s²

冲击耐受：峰值加速度150m/s²

兼容性与支持

操作系统支持：Windows 10, Windows 11, Linux 等
