米尔基于全志T113核心板及开发板

MYC-YT113X核心板及开发板

• T113-S3入门级、低成本、极致双核A7国产处理器

• 基于T113-S3处理器，双核A7@1.2GHz，适用低成本网关产品和商业显示产品；

• 丰富多媒体接口MIPI-DSI/RGB/LVDS/Parallel CSI，支持1080P@60FPS显示；

• 支持千兆以太网接口、2个CAN接口、2个USB2.0接口、6个UART功能接口；

• 内置128MB DDR3，支持256MB Nand Flash和4G eMMC存储；

• 核心板采用邮票孔方式连接，尺寸为37mmx39mm，140PIN。

• 应用：电力、商业显示、智能家居、工业控制、医疗器械等场景。

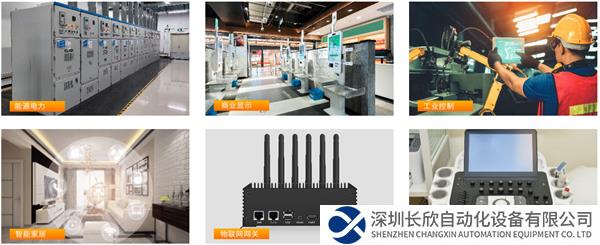

全志T113-S3入门级嵌入式处理器的应用场景

MYC-YT113X核心板及开发板采用的T113-S3处理器配备2*Cortex-A7，主频最高1.2GHz，支持视频编解码器、内置128M DDR3。支持H.265/H.264 1080P@60FPS视频解码、 JPEG/MJPEG 1080P@60FPS视频编码 ，支持1080P@60FPS显示；适用于物联网网关、商业显示、能源电力、工业控制、医疗器械等场景。

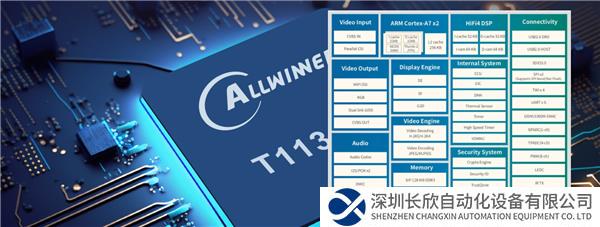

全志T113-S3处理器是一款高性价比、入门级嵌入式处理器

全志T113-S3处理器，双核A7@1.2GHz，适用于低成本网关产品和商业显示产品，具有丰富多媒体接口MIPI-DSI/RGB/LVDS/Parallel CSI，支持1080P@60FPS显示；此外摄像头接口（Parallel-CSI）、显示器接口（MIPI-DSI/LVDS/RGB）、USB2.0接口、CAN接口、千兆以太网等接口。

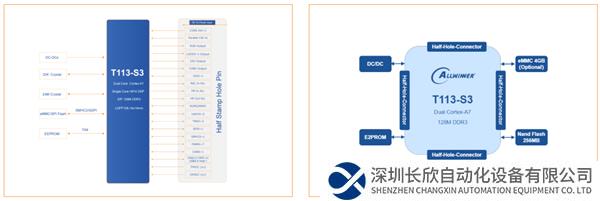

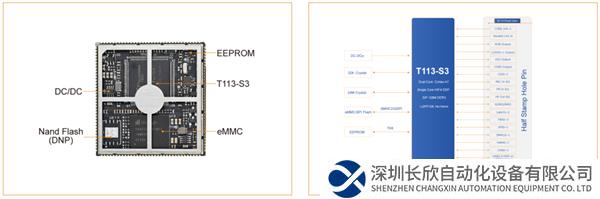

核心板标注图、框架图

MYC-YT113X核心板及开发板采用高密度高速电路板设计，在大小为37mm×39mm板卡上集成了T113-S3处理器、Nand Flash/eMMC、E2PROM、分立电源等电路。MYC-YT113X具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点，适用于高性能智能设备所需要的核心板要求。

选料、设计、测试认证全方位保证

米尔T113-S3核心板及开发板经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行， 适应严苛工业环境。

品质可靠 高性价比

米尔T113-S3核心板以SMD贴片的形式焊接在底板，管脚为邮票孔封装，核心板通过邮票孔引出信号和电源地共计140PIN，这些信号引脚包含了丰富的外设资源。板卡采用6层高密度PCB设计，沉金工艺生产，独立的接地信号层，无铅。

全志T113-S3核心板接口丰富,性价比高

丰富开发资源

米尔T113-S3开发板提供了丰富的软件资源以及文档资料,包含但不限于U-boot、Linux、所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。MYIR旨在为开发者提供稳定的参考设计和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

全志T113-S3开发资源

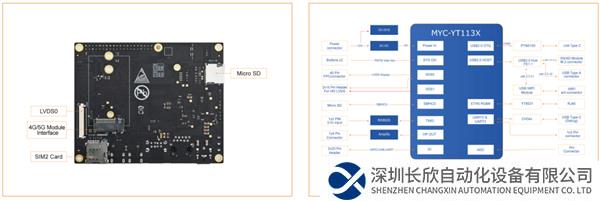

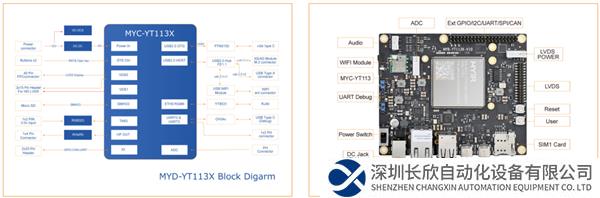

开发板套件标注、框架图

米尔的T113-S3开发板各种外设给足，适合应用广泛。

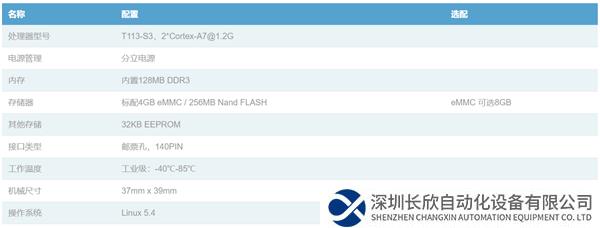

核心板资源及参数

根据CPU型号、工作温度等参数的不同，请从以下列表中选择最适合您的型号。针对批量要求，米尔提供定制服务，可以选配核心板参数。 注：核心板经验证可在工业级温度环境运行，可提供认证报告。

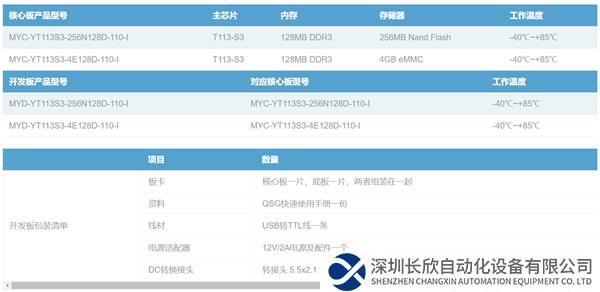

规格型号

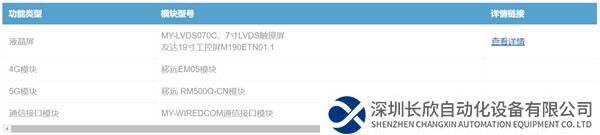

选配模块

资料下载
