数据采集智能遥测终端机RTU---带你了解换热站热网监测系统

对于冬季的供热大家都不陌生，但你了解供热的基本知识吗？今天带大家一起了解！一般来说，供热系统分为热源、热网、热用户三大部分。

热源负责生产热，一般是热电厂或者专用热源厂，也有一部分工厂利用工业余热作为热源。

热网负责输送热量，通俗的说就是热水，分为一次管网和二次管网，一次管网为高温水，温度在60—100℃；二次管网为低温水，即进入到我们千家万户中的暖气水，温度随室外气温来调整，一般在30—60℃。

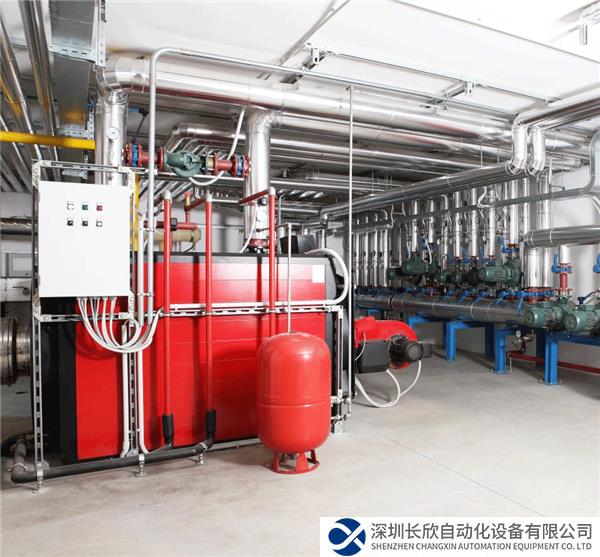

一次网和二次网之间一般都建设有换热站或者热力站，为什么要建设换热站呢？

这是因为在一个区域内，建筑多种多样，有高层有低层，末端采暖设备也不尽相同，有地暖，有暖气片，还有空调等，所以需要换热站来灵活调整针对不同供热对象的供热参数，保证各热用户的正常供热，同时，还有一个重要原因，那就是通过换热站可以将一次管网和二次管网隔离开来，将高温水转换为低温水，保证了广大居民的用热安全。

唐山蓝迪研发的换热站热网监控系统为居民提供了更加安全可靠的供暖服务。本系统利用优良的技术和设备，能够实时监测热网的运行状态，确保供热过程中不会出现问题。换热站热网监控系统具备了多项功能，包括温度监测、压力监测、泵站运行监测等。通过这些功能，运营人员可以随时掌握热网的运行情况，并及时发现并解决潜在的问题，确保供暖设施的正常运行。

此外，本监控系统还具备了远程监控和报警功能，一旦发生异常情况，系统会自动发出警报并通知相关人员进行处理。这样，不仅能够及时解决问题，还可以避免因故障导致的供热中断，为居民提供持续稳定的供暖服务。

系统功能

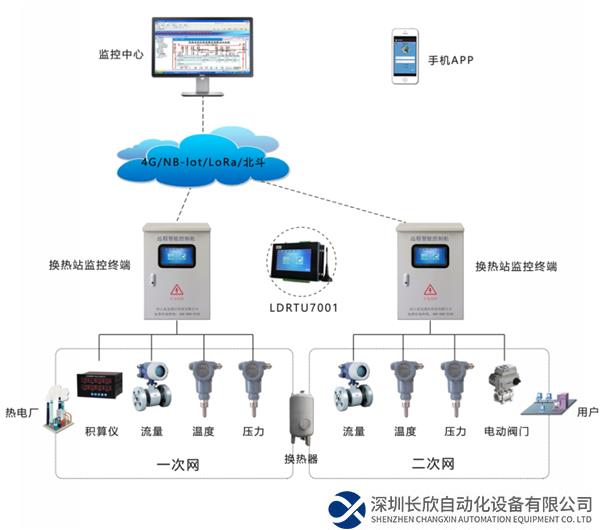

在换热站热网监控系统中，可现场监控设备采集换热站的供水和回水管网的压力、温度和流量数据，通过4G方式将数据传输到热力监控中心。然后将热力监控中心的数据库提供给“智慧城市一体化管控平台”，实现热力监控中心和智慧城市一体化管控平台的有效对接。

系统功能

❂实时采集一次网供水和回水管网的压力、温度、流量、热量监控数据。

❂实时采集二次网供水和回水管网的压力、温度、流量、热量监控数据。

❂能够对阀门进行控制，对温度进行调节

❂支持将数据通过4G传输或有线网络等方式远传至监控中心

❂具备数据存储、查询、统计、分析等功能

❂支持数据越限自动报警。

监控终端

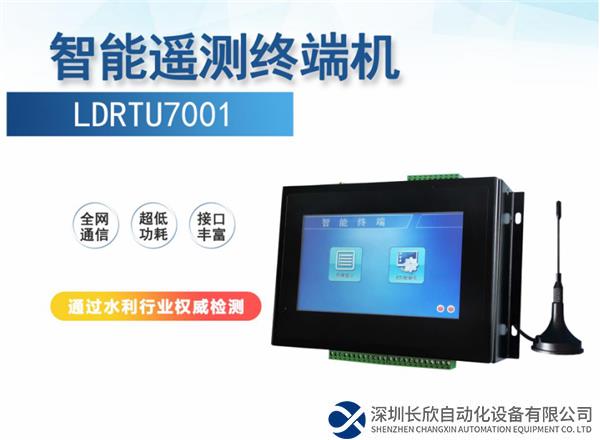

换热站热网监控系统的主要监控终端为智能遥测终端机（LDRTU7001）。

产品特点

❂简洁的人机交互界面，现场直接手触设参，无需通过电脑

❂丰富的采集功能，实时数据采集与设备控制

❂对采集的仪表数据进行分析

❂支持多种行业通信规约，多中心上报

❂自带大容量存储空间，可储存照片或历史数据

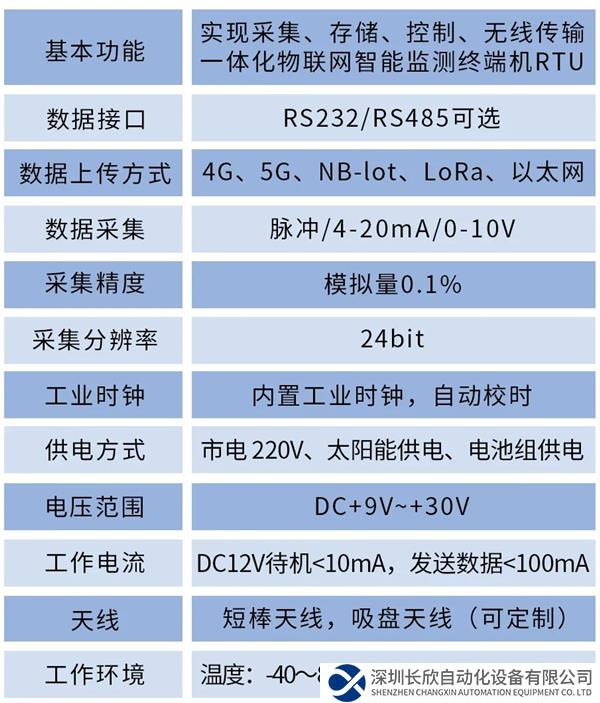

技术参数

基本功能：实现采集、存储、控制、无线传输一体化物联网智能监测终端机RTU

数据接口：RS232/RS485可选

数据上传方式：4G、5G、NB-lot、LoRa、以太网

数据采集：脉冲/4-20mA/0-10V

采集精度：模拟量0.1%

采集分辨率：24bit

工业时钟：内置工业时钟，自动校时

供电方式：市电220V、太阳能供电、电池组供电

电压范围：DC9V--30V

工作电流：DC12V待机<10mA，发送数据<100mA

天线：短棒天线，吸盘天线(可定制)

工作环境：温度:-40-80°湿度:≤95%无凝露
