现场配置案例-Modbus转Profinet（Profinet转modbus）网关连接变频器与PLC

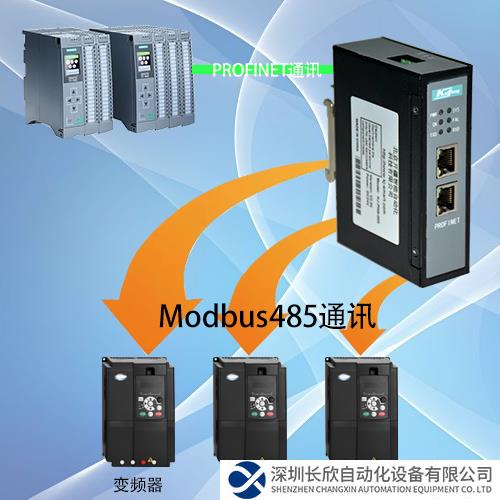

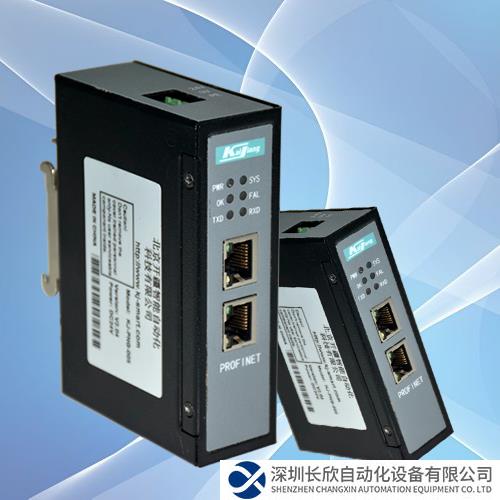

最近项目中遇到PLC通过Modbus转Profinet（Profinet转modbus）网关与天川电气变频器Modbus通讯。在这个案例中，我们需要将PLC和天川电气变频器进行连接，以实现数据的传输和控制。本案例是用Modbus转Profinet（Profinet转modbus）网关连接天川电气T600系列变频器与PLC的配置案例，用到设备为西门子S7-1200PLC， 开疆智能Modbus转Profinet（Profinet转modbus）网关， 天川电气T600系列变频器。

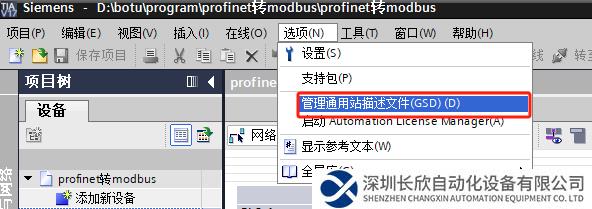

本案例控制单元使用的是西门子1200PLC，首先需要打开博图软件，安装gsd文件。

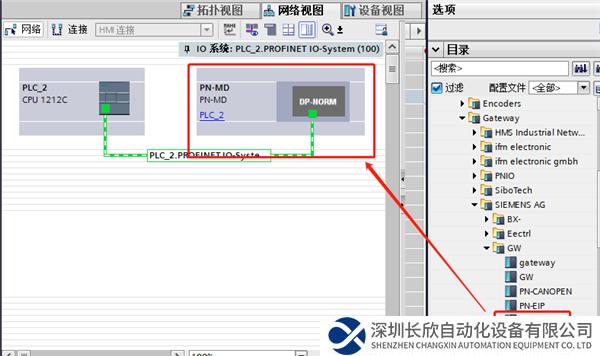

安装完毕后在如下地址找到Modbus转Profinet（Profinet转modbus）网关模块。

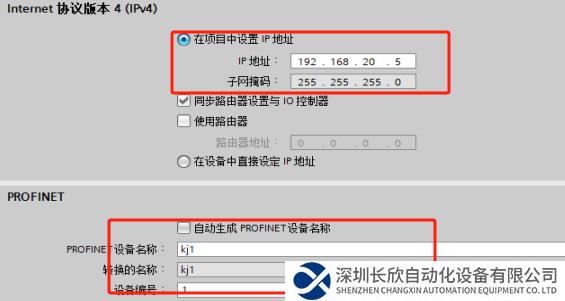

设置Modbus转Profinet（Profinet转modbus）网关的IP地址和设备名称。两者要和配置软件保持一致

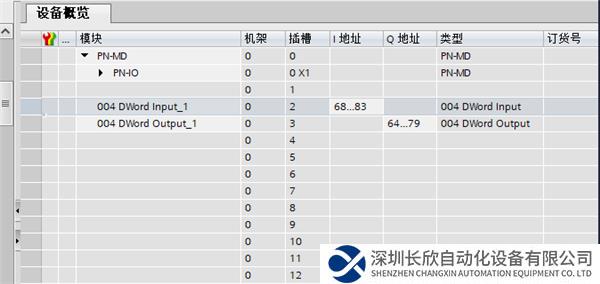

添加Modbus转Profinet（Profinet转modbus）网关所需的输入输出字节长度，下载即可。

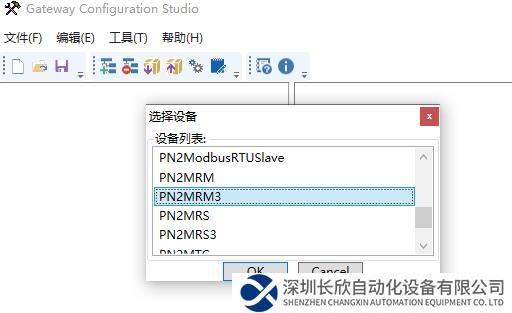

首先安装Modbus转Profinet（Profinet转modbus）网关配置软件，打开软件新建项目选择PN2MRM3；

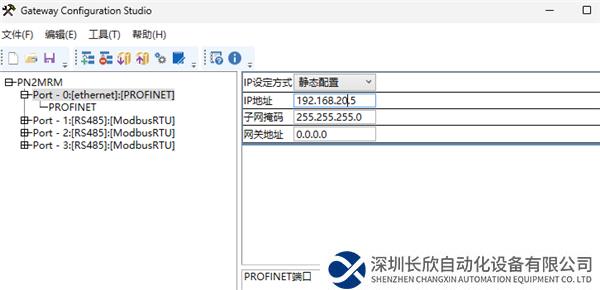

首先设置PN端的IP地址和设备名称，需和博图配置保持一致。如果配置不一致的话，Modbus转Profinet（Profinet转modbus）网关断电后再上电Modbus转Profinet（Profinet转modbus）网关PN和plc无法联通。

在ModbusRTU出点击右键选择插入节点；

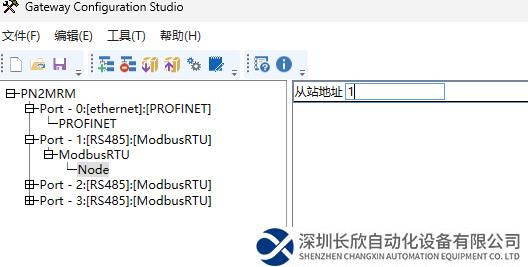

节点地址填写从站地址1；

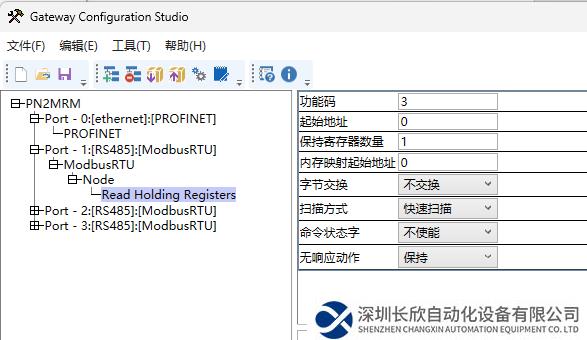

在Node处继续右键插入功能码；

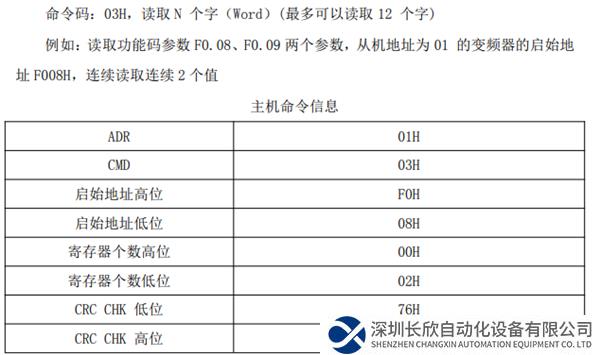

下图是从站的通讯应用格式和设备说明书示例说明；

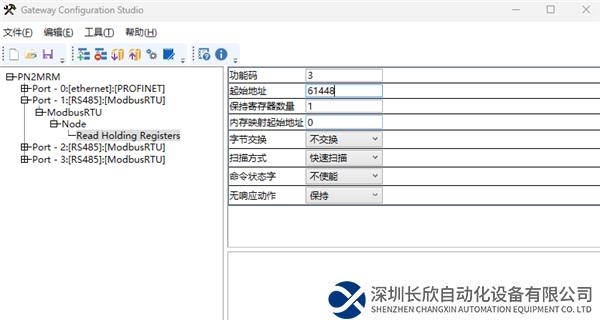

从站功地址为1，功能码为03，寄存器个数1个，即可开始进行Modbus转Profinet（Profinet转modbus）网关的配置。手册中范例起始地址为F008H，需换算成10进制数为61448，连续读取2个地址的数据。填入下图之中。

注意，配置完IP和设备名称下载到Modbus转Profinet（Profinet转modbus）网关后需要重新上电配置才会生效。Modbus转Profinet（Profinet转modbus）网关在PLC与流量计通讯中起到了关键的作用，可以实现不同设备之间的协议转换，能够提高工业自动化系统的稳定性。
