信捷PLC新功能上线！Ethernet/IP，让工业通信更高效更可靠

　　Ethernet/IP通信

　　· 良好的兼容性，可轻松实现与其他设备或系统的集成和通信

　　· 超高实时性，满足不同的应用需求

　　· XDH/XLH/XG2系列机型全覆盖，提供更多的选择

　　· 灵活的界面化配置，操作简单免编程

　　· 强劲的性能，为多维控制需求提供保障

　　什么是Ethernet/IP?

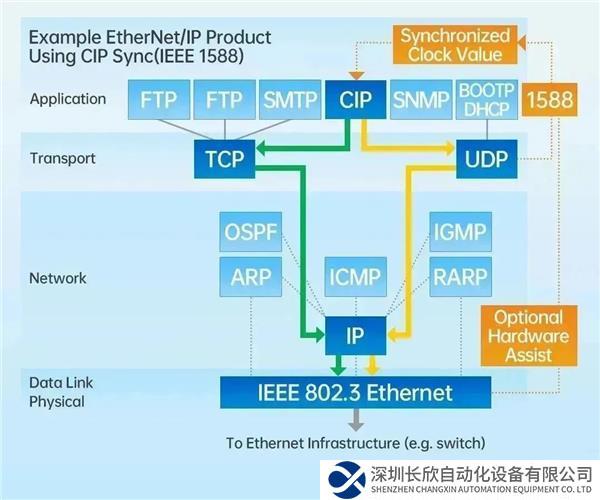

　　EtherNet/IP是由罗克韦尔自动化公司开发，由ODVA协会(Open DeviceNet Vendors Association)管理的工业以太网通讯协议，EtherNet/IP是一种架构于以太网的工业控制协议，因此它可以使用标准以太网硬件，通过面向对象的通信方式进行数据交互，能够提供一种灵活、可靠和高效的通信方式，应用于工业自动化和控制应用中。

　　应用场景

　　随着Ethernet/IP在中国市场的高速发展，其在工业自动化领域的应用也在同步扩大，涉及的典型行业有物流、暖通、楼宇、印包、食品、锂电、制造业等。

　　规格速递

　　目前，信捷XDH、XLH、XG2全系列机型支持Ethernet/IP显式与隐式通讯，轻松实现客户现场多维度的控制需求。

　　隐式通讯规格

　　· 循环通讯周期(RPI)最小支持1ms

　　· Scanner支持同时与128个从站建立连接

　　· 支持共享建立连接数256条(Adapter+Scanner≤256)

　　· Ethernet/IP支持最大吞吐量4000pps

　　· 单个连接支持标准数据帧格式，最大数据量支持1448字节

　　显式通讯规格

　　· 作为客户端(Client)支持同时与32个从站建立连接

　　· 作为客户端(Client)允许配置条目共享3000条

　　· 通讯数据包最大字节长度支持504字节

　　· 作为服务端(Server)允许16个客户端进行访问

　　· 作为服务端(Server)允许最大可配置标签数5000个

　　良好的兼容性，多场景适用

　　Ethernet/IP解决了传统以太网总线传输速度慢、连接数受限的缺点，提升了上位机与MES、ERP系统之间的灵活性和稳定性，同时支持与市面上主流PLC进行组网通信，例如：欧姆龙、基恩士、CODESYS、西门子、台达等等。

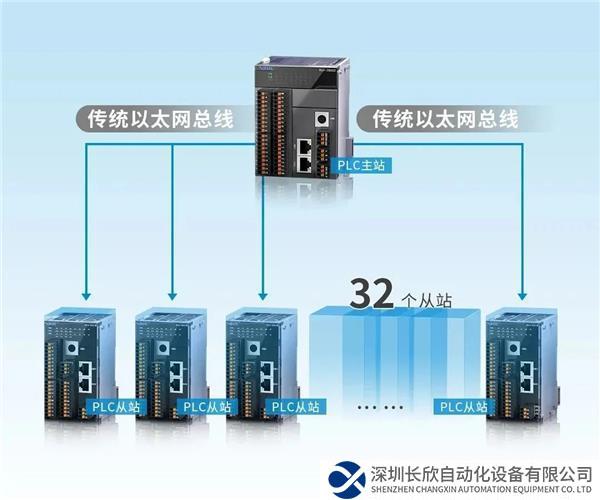

　　引入Ethernet/IP之前

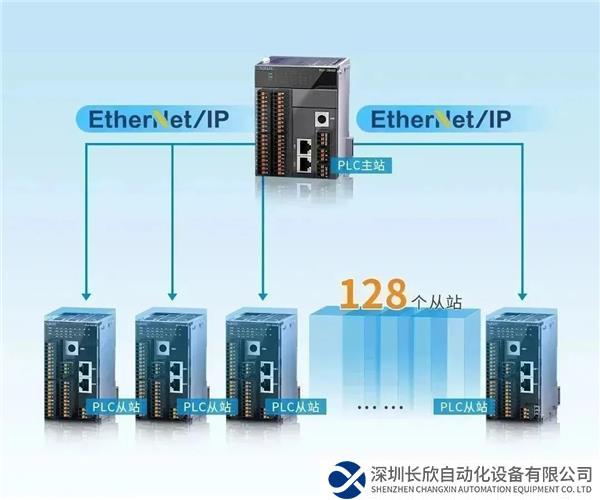

　　引入Ethernet/IP之后

　　打破小型PLC无法通过Ethernet/IP与机器人、机械手通讯的技术壁垒，支持与主流品牌机械手之间进行通讯，如安川、Fanuc、KUKA、ABB等。

　　灵活的界面化配置，轻松构建网络通信

　　隐式通讯实例演示

　　从站(Adapter)IP为192.168.6.20，主站(Scanner)IP为192.168.6.30

　　显式通讯实例演示

　　从站(Server)IP为192.168.6.20，主站(Client)IP为192.168.6.30
