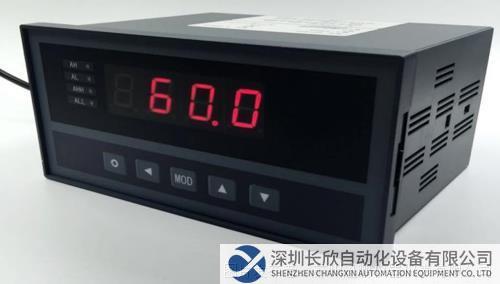

苏州迅鹏XST智能单通道数显表

XST-

0.2级测量精度，测控速度每秒5次

外形尺寸及面板规格

AH1

160×80×125 开孔尺寸：152×76 4位LED单显

AS3

80×160×125 开孔尺寸：76×152 光柱型 4位LED + 单光柱 （测量值显示）

B1

96×96×112 开孔尺寸：92×92 4位LED单显

CH1

96×48×112 开孔尺寸：92×45 4位LED单显

输入信号

（其它输入信号，订货时说明）

E

热电偶（K/S/R/B/N/E/J/T）；

R

热电阻（Pt100/Cu100/Cu50/BA1/BA2/G53）；

I

直流电流（4～20）mA、（0～10）mA、（0～20）mA；

V

直流电压（0～5）V、（1～5）V、（0～10）V；

M

mV信号（订货注明范围）

L

远传压力表

报警（选件）

T1～4

T3、T4限AH、AS、B (250V AC/3A，阻性负载)。

变送（选件）（分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4～20）mA、（0～10）mA、（0～20）mA。

A2

电压输出（1～5）V、（0～5）V

A3

电压输出（0～10）V

A4

电压输出（-5V～+5V）

A5

电压输出（-10V～+10V）

外供电源（选件）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源，一般为10V±2%,30ppm，100mA以下

通讯（选件）

（通讯速率：2400、4800、9600、19200）

（通讯地址：0～99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC （限CH1）

XST/AH1ET2A1B1M2V0

XST/AH1RA1V0

XST-AH1RA1B1M2V0

XST/B1IT2A1M2PV1

XST/CH1RM2V0

XST-AH1RT4V0

XST/B1RA2V0

XST/CH1IV0

XST-CH1ET2A1V0

XST/CH1ET2V0

XST/CH1RT2M2V0

XST-CH1RT2A1V0

XST/CH1RT2V0

XST/CH1RT2PV0

XST-CH1RA1B1M2V1

XST/CH1RA1M2V0

XST-AH1ET2A1V1

XST-CH1RT4V0

XST/AH1RV0

XST-AH1RT2A1V0

XST-B1RT2M2V0
