固高科技：GSN+GSHD | 提升Mini LED 激光切割设备的精度和速度

固高科技针对Mini LED激光切割机开发的解决方案采用GSN网络型运动控制器和GSHD网络型高性能伺服驱动器，运动控制器和驱动器之间采用固高自主知识产权的gLink-Ⅱ千兆等环网协议进行指令传输，满足设备高精高速的工艺需求，确保设备在高速运行的同时定位精度和重复定位精度在微米级。

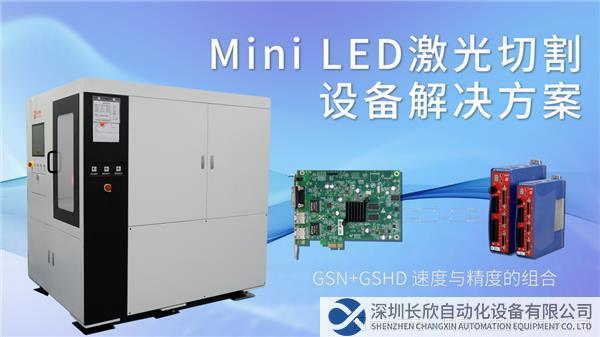

Mini LED激光切割机解决方案

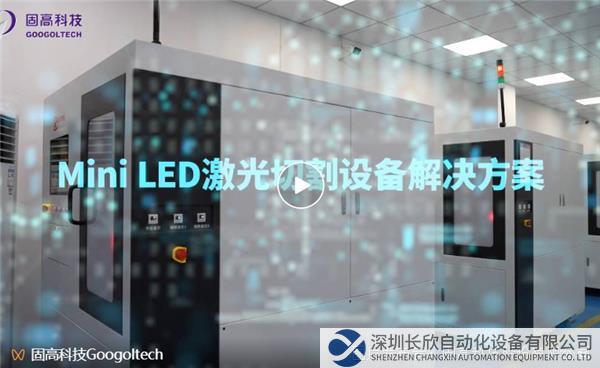

(点击图片观看视频)

同目前主流显示技术LCD相比，Mini LED具备更优良的显示效果，更快的响应速度，更低的功耗和更小的尺寸，因此被越来越多的消费电子终端厂商应用在显示和背光产品中。LED芯片需要利用激光切割设备进行切割，以氮化镓芯片为例，氮化镓材料需要在蓝宝石衬底上生长得到，但蓝宝石质地坚硬，在自然界中仅次于金刚石，需要利用激光切割设备才可以实现精准、快速地切割。Mini LED芯片尺寸在100-200微米之间，与传统LED芯片相比尺寸大幅缩小，对激光设备切割精度的要求提高、误差容忍度降低，Mini LED激光切割设备的制造难度大幅增加。

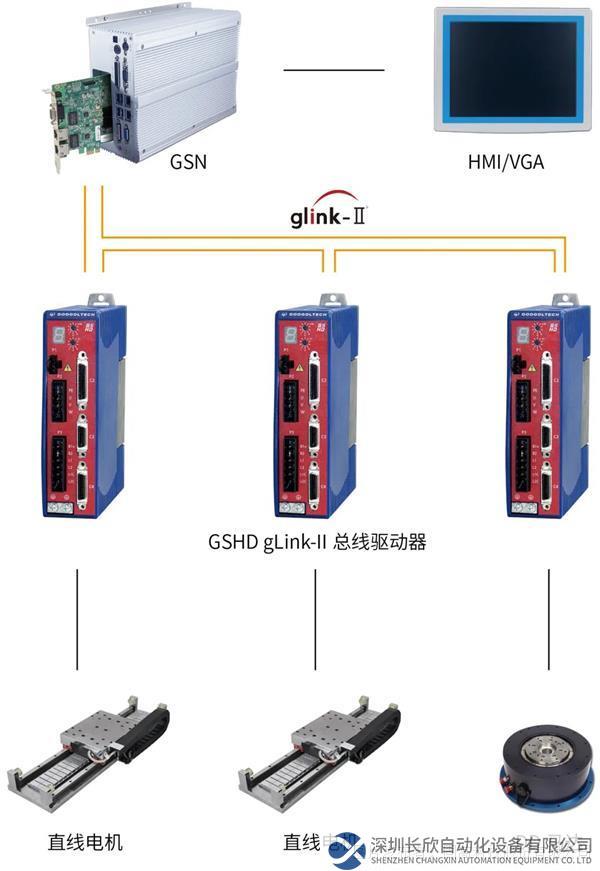

解决方案架构图

性能指标

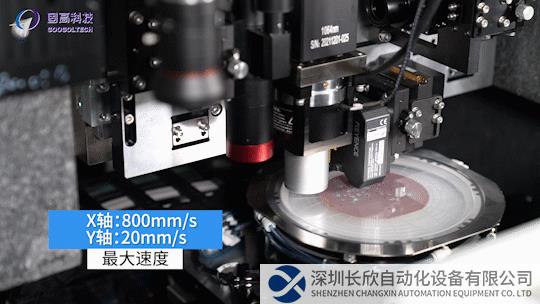

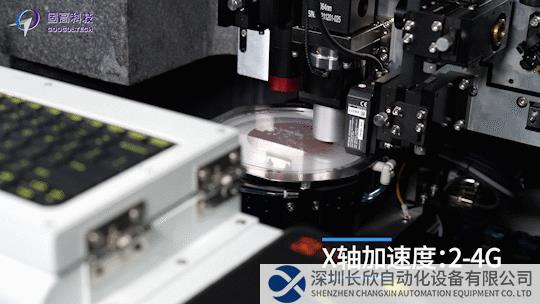

● X 轴最大速度：800 mm/s，加速度：2-4G；Y轴最大速度：20mm/s；

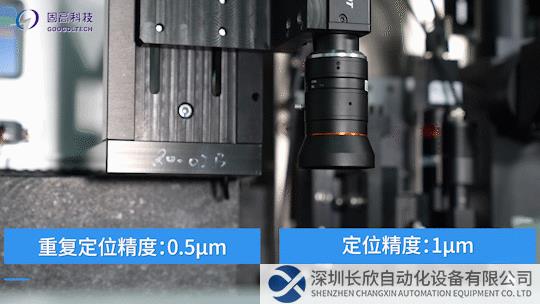

● 重复定位精度：0.5um，定位精度：1um；

● X轴整定时间：20um/15ms；

● X轴最大加工长度：136mm，到位时间：210ms (包含整定时间）；

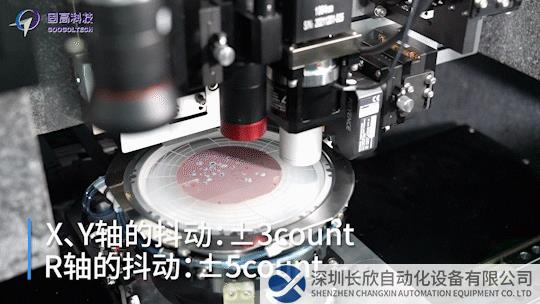

● 加工时 X、Y 轴的抖动±3 count；

● 加工时 R 轴的抖动±5 count；

● XY 轴不动情况下，R 轴抖动量：±0.5um。

固高科技于1999年发足于香港科技大学，是亚太地区首家拥有自主知识产权，专业从事运动控制及其自动化核心技术研究与开发的国家级高新技术企业，是国内外该领域的重要标杆企业之一。固高科技一直致力于运动控制技术、伺服驱动技术、机器视觉技术、工业现场总线以及工业设备物联云平台五个方面的核心技术研究。通过深入的国内外合作、产学研结合、积极培育建立创新创业的商业生态，将固高科技的运控产品广泛应用于微电子、机器人、数控机床、电子加工和检测、印刷、包装、及生产自动化等工业控制领域。
