生产制造 | 海克斯康带您玩转VISI的零件显示/隐藏功能

在模具设计与制造行业中，为了表达复杂结构内部视图的关系和装配关系，有时需要隐藏部分零件来观察各人部件，以及各个实体之间的位置关系等等内容。所以，将当前不需要操作的对象隐藏起来，或是将每个部分用不同的颜色、线型等表示，就可以对其覆盖的对象进行方便的分析和操作在模具设计的过程中，对于海克斯康工业软件VISI的初学者来说，经常容易把显示/隐藏功能弄混淆，认为软件难学。其实不然，只要我们搞懂它们之间的联系与区别，就会发现这是软件工程师根据实际运用经验总结的设计出来的功能。理解透彻了，在工作中运用起来也就离不开这些功能了VISI软件的显示/隐藏一共有7个命令，如下图所示:

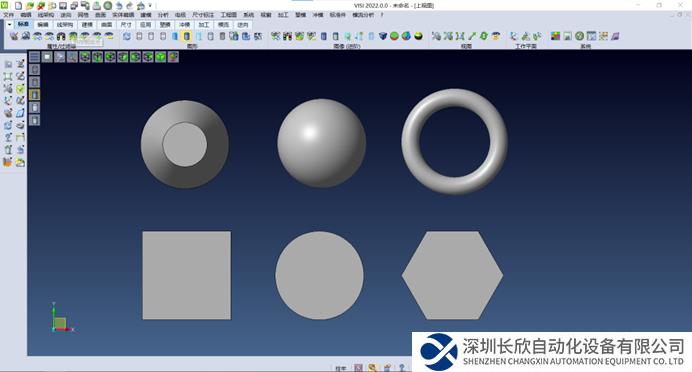

绘制如下图形：

01

选择显示图形

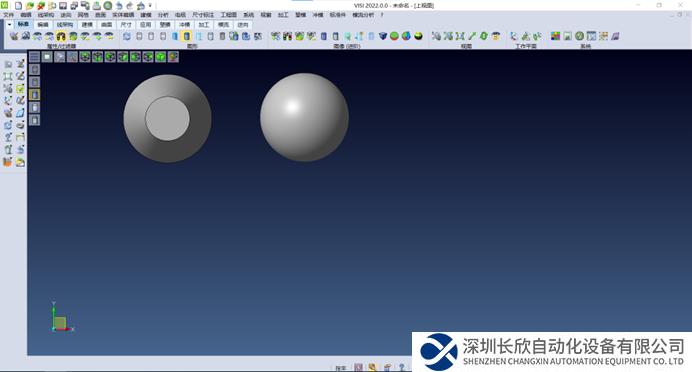

点击图标，选择圆台和球体，鼠标右键确定。显示如图所示：

此时只显示我们选择的圆台和球体。

这个时候全显示图标亮起。全显示图标亮起的时候就说明有零件被隐藏了。

02

点击亮起的全显示图标

显示如图所示：

（1）隐藏的图形都显示出来了；

（2）全显示图标没有亮起，这就说明有零件隐藏的时候全显示图标才会亮，零件全部显示的时候全显示图标就不会加亮

注意：在全显示图标加亮的时候，不要使用和命令。

03

点击选择不可见的图形图标

选择圆台和球体，鼠标右键确定。显示效果如下：

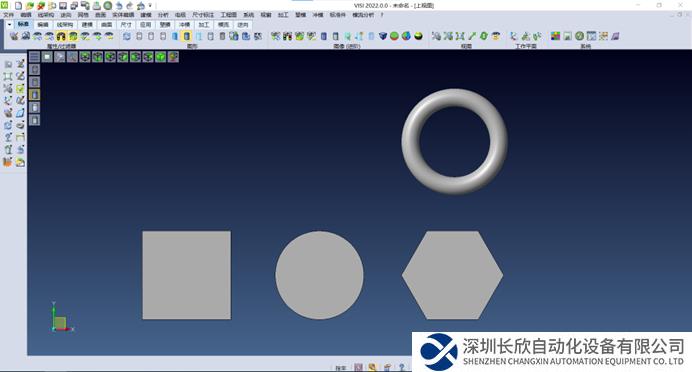

此时我们选择的圆台和球体被隐藏了。

这个时候全显示图标亮起。全显示图标亮起的时候就说明有零件被隐藏了。这里隐藏了圆台和球体。

04

点击显示隐藏/反转图标

显示如图所示

此时我们隐藏的零件显示出来了，显示的零件被隐藏了

注意：显示隐藏/反转图标 ，运用的前提是全显示图标加亮，否则点击显示隐藏反转图标没有作用。

05

点击图标

显示如图所示

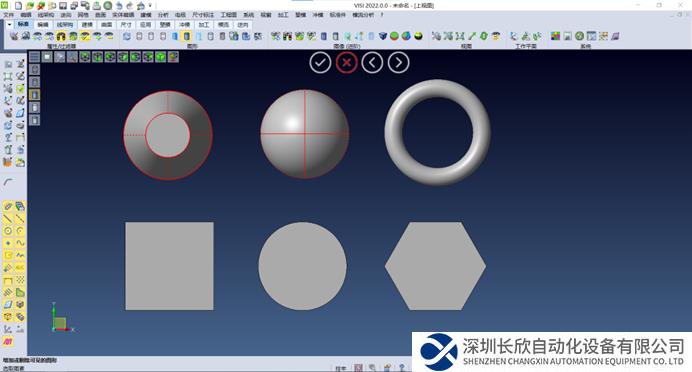

此时会把所有零件显示出来，有红色框的零件，是当前显示的图形，如圆台和球体。圆环和圆柱等零件没有红色的框，它们是被隐藏的图形。

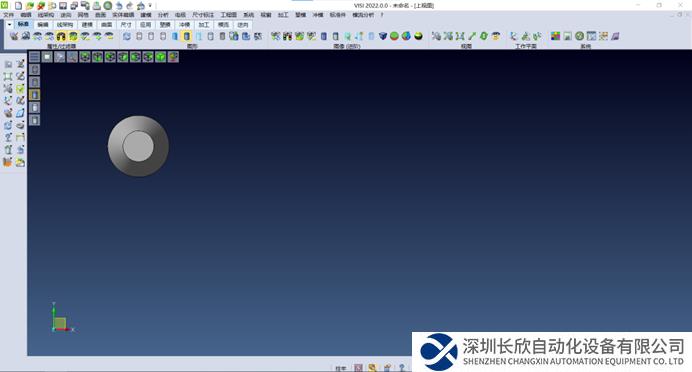

（1）选择球体，显示如图所示（它会将显示的图形隐藏），这里隐藏了球体。

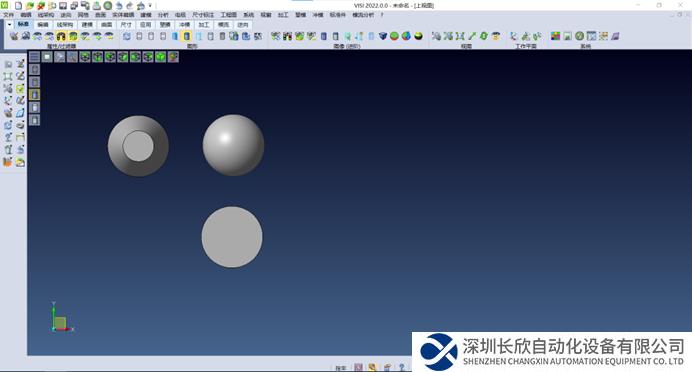

（2）选择圆柱体，显示如图所示（它会将隐藏的零件显示），这里将隐藏的圆柱显示出来了。

06

点击增加可视图形图标

（此图标只能在全显示图标加亮时使用）它会跳到隐藏侧

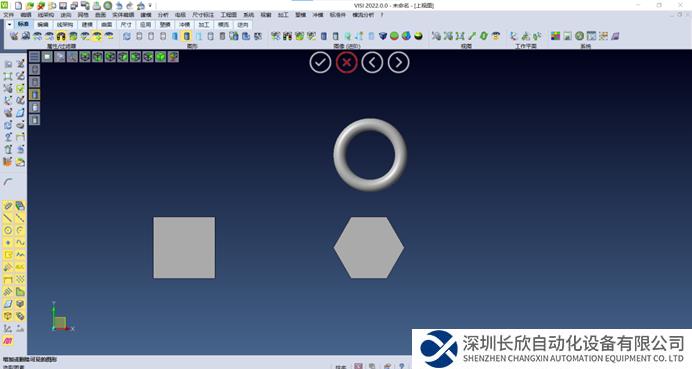

显示效果如下：

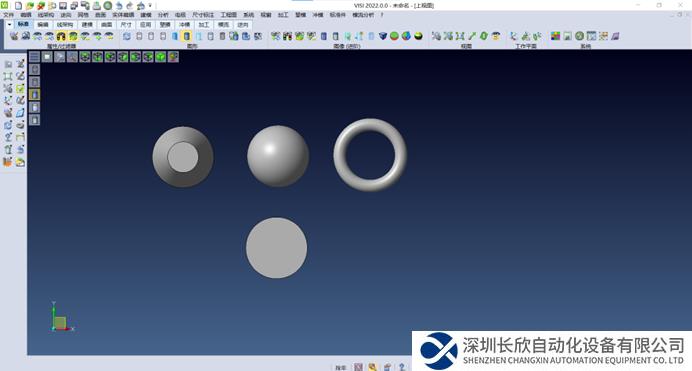

选择圆环，显示如图所示：

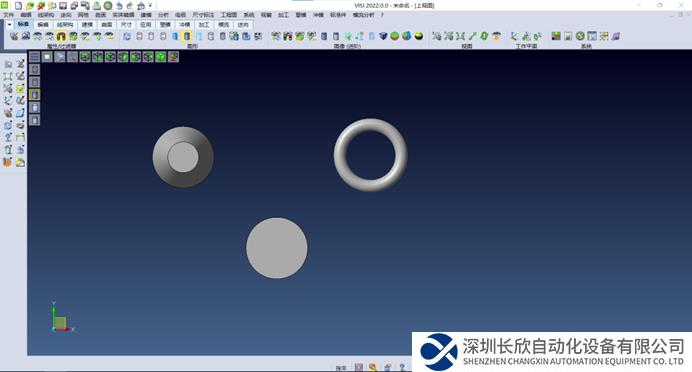

这在有隐藏的情况下，增加了圆环为显示状态。

07

点击从可视实体中移除图标

（此图标只能在全显示图标加亮时使用）选择球体，显示如图所示：

这就在有隐藏的情况下继续隐藏了球体。

总结

显示/隐藏掌握的难点是全显示图标显示状态（加亮和不加亮）

（1）不加亮，我们就使用这两个命令来显示和隐藏零件；

（2）加亮，我们就使用这两个图标来增加显示和隐藏零件。
