生产制造 | NCSIMUL软件通用CAM仿真数据接口的应用

当今大部分机加工企业都在使用CAM软件进行数控机床程序的编制与仿真，但CAM软件都是以刀路文件轨迹的仿真为主，然而数控机床使用的是后处理之后的G代码文件来进行零部件的实际加工，缺乏G代码层面的全机床仿真验证，会导致零件过切，零件报废，甚至是撞机。在竞争无比激烈的机加工企业，价格昂贵的高端数控机床是企业的核心资产之一，一次撞机事故将造成高端数控机床的精度不可修复，直接给企业带来不可逆的巨大经济损失。

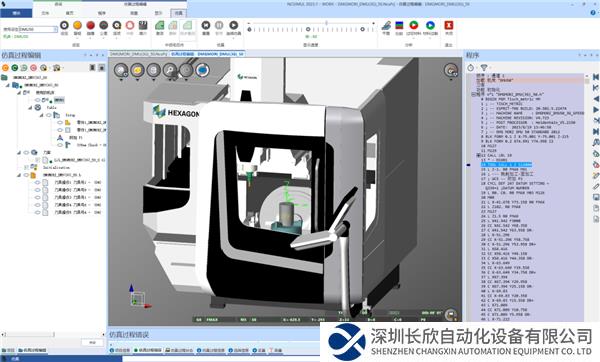

海克斯康工业软件NCSIMUL是一款专注于数控机床加工仿真及优化的软件。通过在软件中的虚拟机床和控制器，可直接仿真机床上使用的G代码文件，将G代码程序的安全问题提前发现并规避。但很多工艺人员认为仿真需要增加过多的时间成本，因为其需要花费大量的时间在仿真环境搭建上，尤其是特殊刀具在仿真环境中的定义。NCSIMUL涵盖几乎所有市面上主流的CAM软件数据接口，并可以通过接口直接将夹具、毛坯、加工模型，刀具、坐标系一键导入到NCSIMUL中，为工艺人员省去大量仿真环境的复杂搭建工作。

无论工艺人员使用哪一款CAM软件，NCSIMUL Interface都可实现将CAM数据快速导入到NCSIMUL中，在提高G代码安全性，避免零件报废，机床撞机风险的同时，并未对工艺人员的工作增加额外的负担，只需花费几分钟，将CAM数据导入到NCSIMUL中，启动仿真，后台等待仿真结果即可。

接下来我们为各位粉丝展示NCSIMUL Interface是如何实现一键导入功能，欢迎各位粉丝来电来函咨询。

1.CAM接口安装

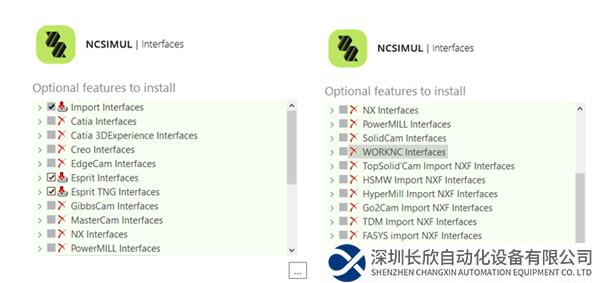

NCSIMUL Interface是NCSIMUL针对第三方CAM软件开发的数据接口程序。在安装NCSIMUL时，可以直接选择安装Interface。如下图所示，Interface几乎涵盖了市面上所有主流的CAM软件数据接口，以及每个CAM软件的多个不同版本数据接口。可以勾选自己需要安装的CAM接口进行安装。

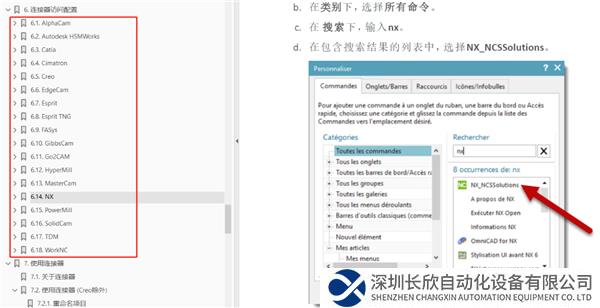

在NCSIMUL软件安装程序路径\Documentation\NCSIMUL Interfaces\Chinese中可以找到相应的CAM接口的使用说明。

2.CAM接口应用

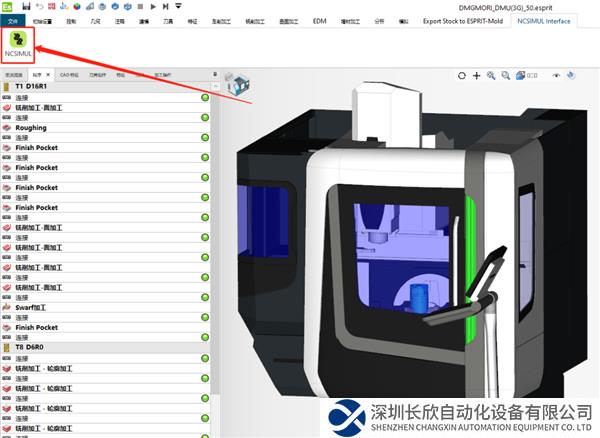

以ESPRIT软件为例，安装完Interface之后，打开ESPRIT软件,在下图菜单栏位置可以直接看到【NCSIMUL Interface】图标。点击此图标，NCSIMUL Interface将仿真数据直接快速的从ESPRIT导入到NCSIMUL。

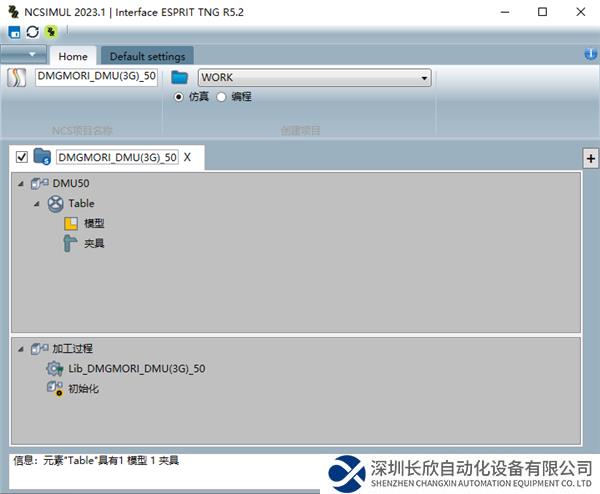

在ESPRIT软件中打开任意一个现有的编程档案，点击ESPRIT菜单栏【NCSIMUL】按钮，弹出【Interface ESPRIT TNG R.2】接口界面。确定NCSIMUL工作目录、机床、模型、夹具以及初始化设定是否正确（如下图）。

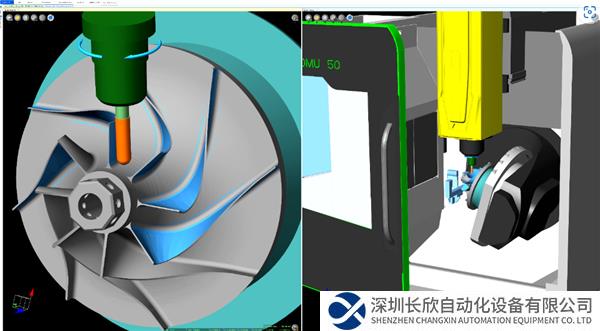

单击Interface界面左上角NCSIMUL图标，即可执行ESPRIT数据到NCSIMUL中的导入，导入完成之后，再加载需要仿真的程序，即可开始仿真。

最后，大家可以通过下面的视频更加直观了解如何通过接口实现ESPRIT到NCSIMUL数据导入及仿真全过程。请关注本公众号了解更多NCSIMUL为您带来的惊喜。
