rs485转Profinet网关连接IND称重显示器配置案例

本案例是使用RS485转Profinet网关链接IND320称重显示控制器的配置案例，所需设备：西门子1200PLC一台、小疆智控RS485转Profinet自由协议网关一台、IND320称重显示控制器一台

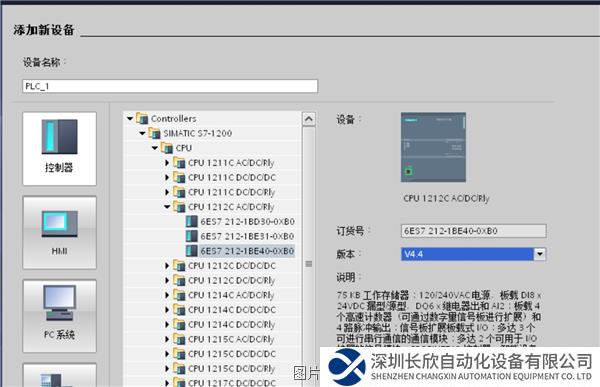

1、首先需要打开西门子博图配置软件，添加PLC；

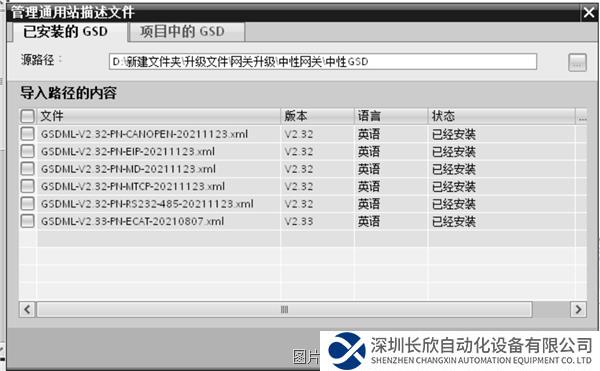

2.、导入RS485转Profinet网关网关GSD文件；

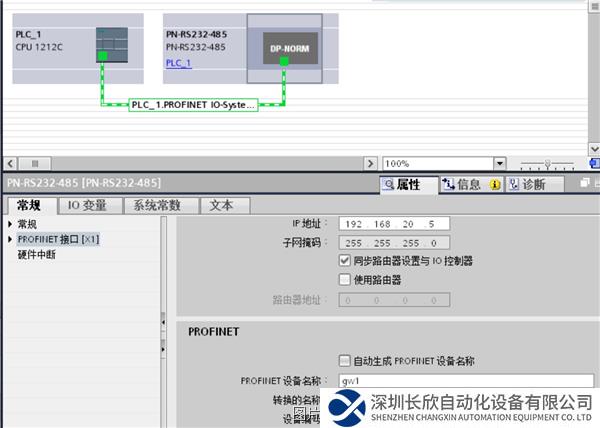

3、设置RS485转Profinet网关网关IP及设备名称（本例名称为GW1设备IP为192.168.20.5）；

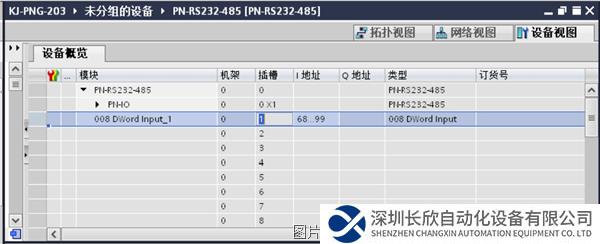

4、设置接收数据长度（本例为32字节），下载组态到PLC；

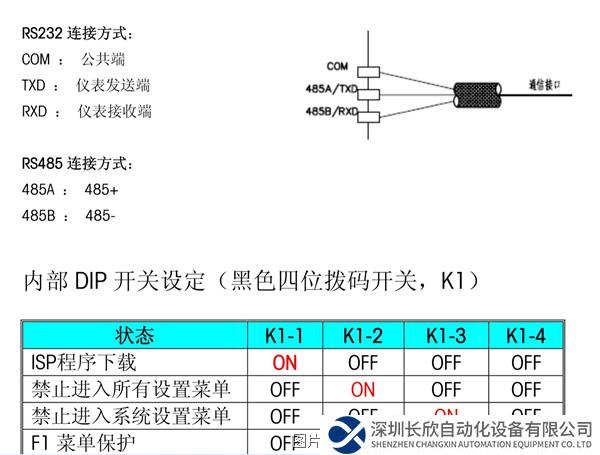

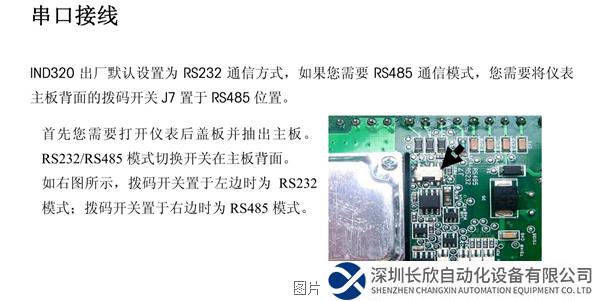

5、打开称重控制器手册设置为485接线模式；

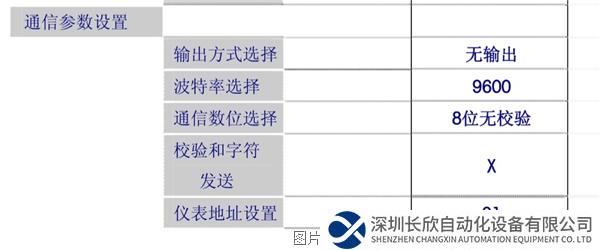

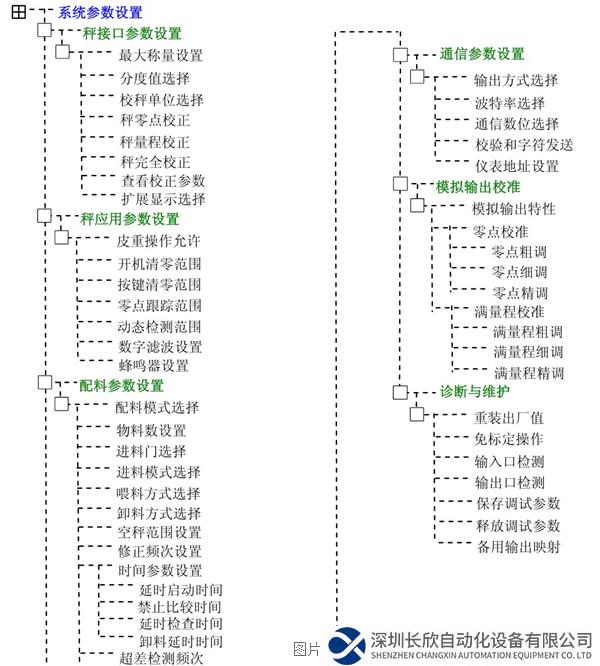

6、设置好设备的485参数（输出方式，波特率，数据位，地址等）；

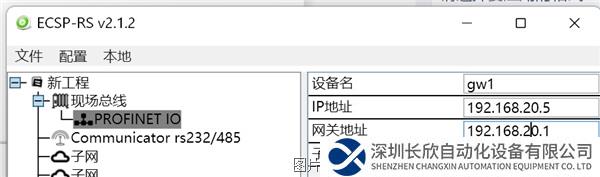

7、设置RS485转Profinet网关的IP地址及设备名称（与PLC保持一致）；

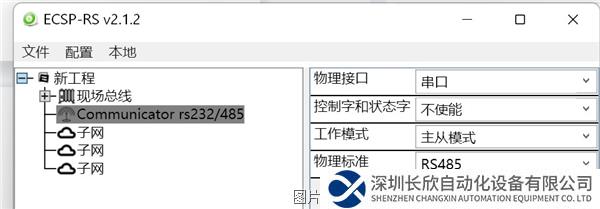

8、RS485转Profinet网关网关可设置为主从模式和生产/消费者模式、主从模式需要从站应答方可继续发送指令、生产消费者模式输入与输出互不干扰，物理标准改为485接口模式，RS485转Profinet网关网关分为3个485口需要单独设置；

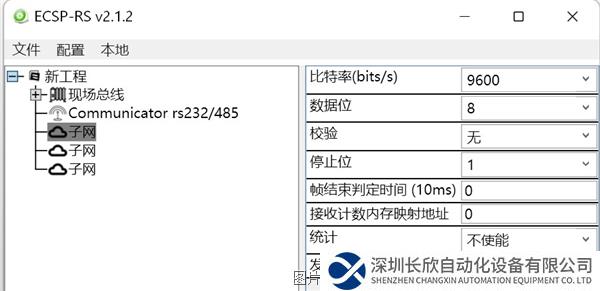

9、设置RS485转Profinet网关的485参数波特率数据位校验停止位等。（与连接设备保持一致），以主从模式为例，添加节点及交换命令；

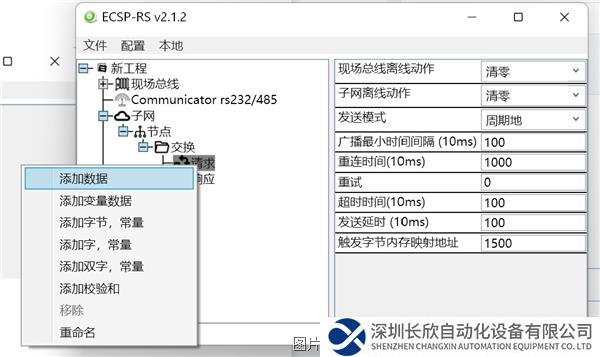

10、添加发送数据；

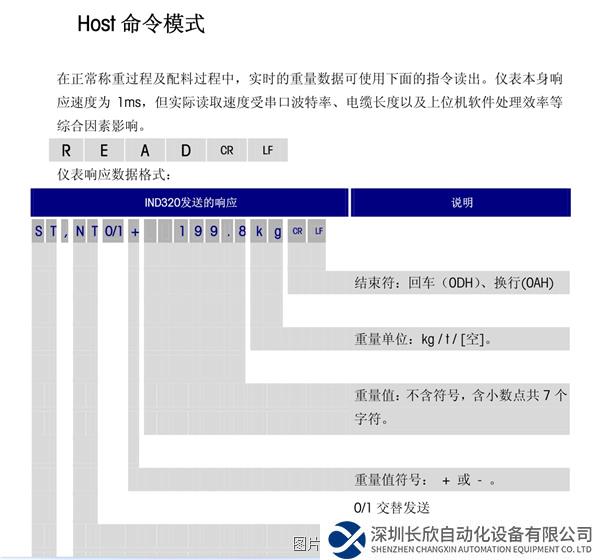

11、根据设备手册得知，发送下图命令即可读取数据，首先将R E A D cr lf等数据换算成10进制或者16进制通过plc发送RS485转Profinet网关配上对应长度（本例为6字节）；

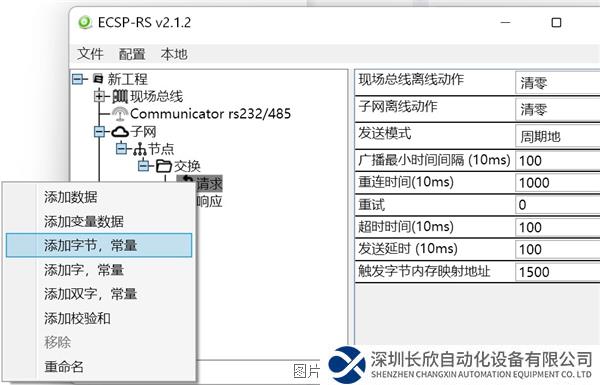

12、也可添加常量，通过RS485转Profinet网关而不是PLC自动发送；

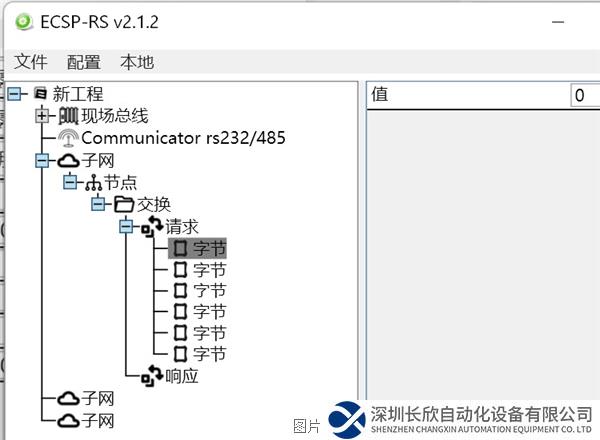

13、将READ命令换成对应的十进制数据填写入RS485转Profinet网关网关自动发送；

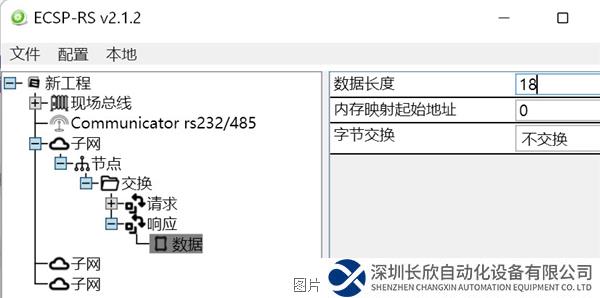

14、同理将接收设置成对应的数据长度；

15、配置好后将工程下载到RS485转Profinet网关即可。
