CANOpen转PROFINET网关连接EA180C CANOPEN总线型伺服配置案例

文章作者：长欣小编人气：发表时间：2023-08-31 09:29

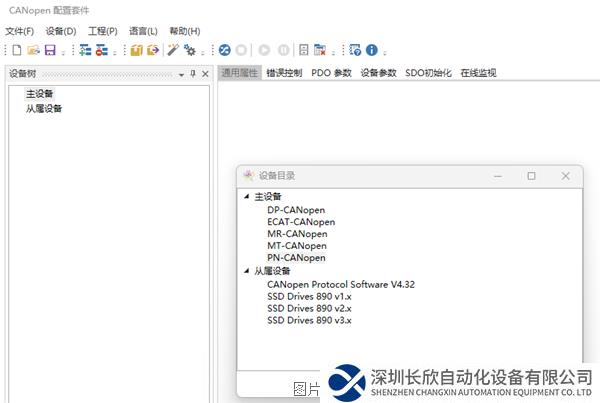

1、首先新建一个工程，在CanOpen转Profinet网关配置软件中添加主站设备，如下图；

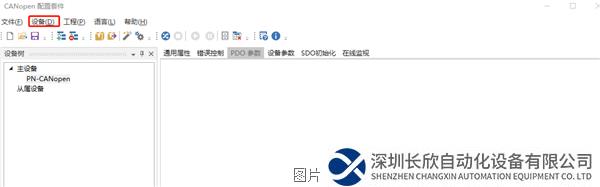

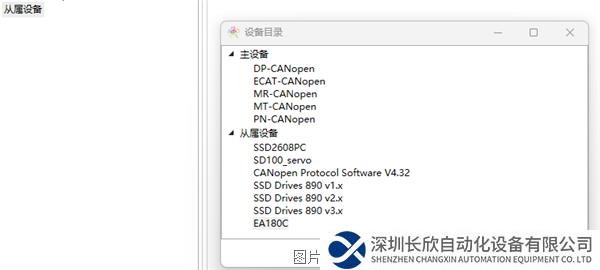

2、在CanOpen转Profinet网关设备点击导入EA180C CANOPEN总线型伺服 EDS 文件，右键添加从属设备；

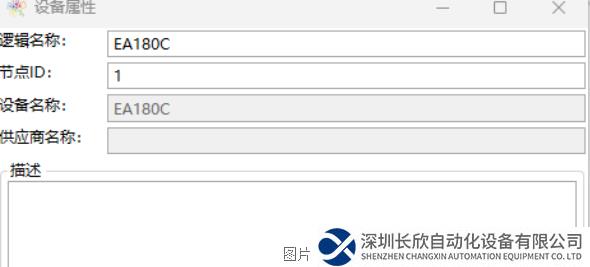

3、设备设置站地址，如图；

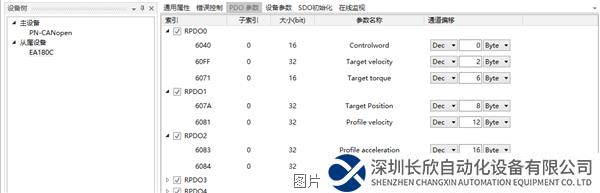

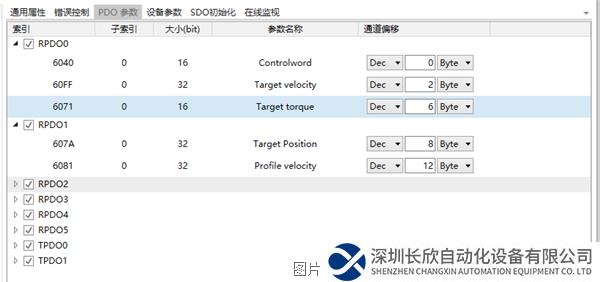

4、设置通道偏，此偏移为每个子索引对应在 PLC 内的相对位置，如下图；

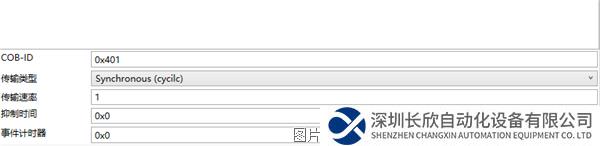

5、在CanOpen转Profinet网关软件中设置TPDO和RPDO 的传输方式为周期同步（如果使用默认事件触发，变频器会丢数据），如下图；

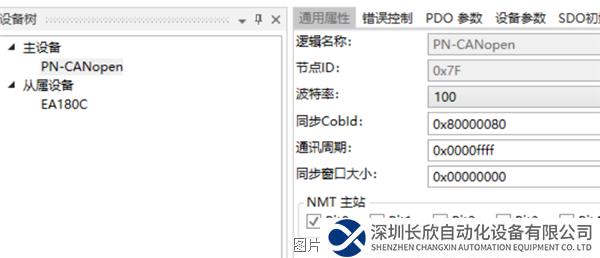

6、设置同步周期，可以根据实际需要设置合适的值，如下图；
7、确认配置索引顺序和偏移，第二个站通道偏移顺序累加，如下图；

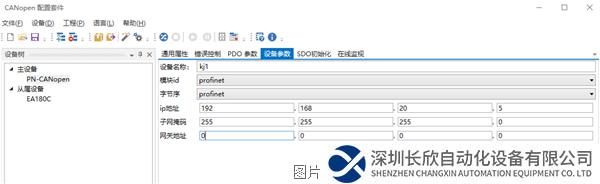

8、设置CanOpen转Profinet网关设备名称和 CanOpen转Profinet网关IP 地址，（注意：一定要和博途设置一致）；

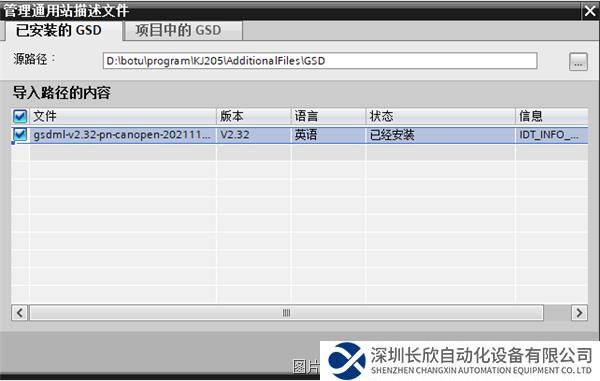

9、请注意在配置博途之前安装 GSD 文件；

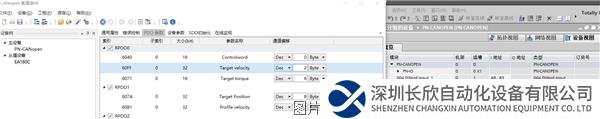

10、每个从站对应 4DWORD(16字节) 输入和4DWORD(16字节)输出，那么按照配置软件pdo参数为12个字节的数据量对应监控表对应关系如下；

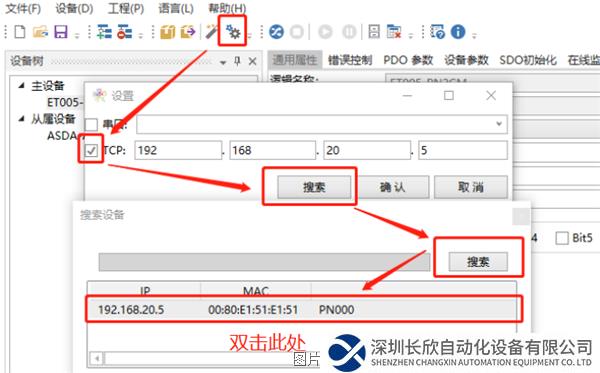

11、最后配置完成，点击工程，点击生成，然后设置通讯串口，选择正确TCP口，进行下载；
12、双击带有IP 地址和 MAC地址显示条后返回提示创点击确认，根据配置软件上TPDO和RPDO在博图组态监控表里进行指令发送及接收；
