米尔核心板纯国产入门级性价比优选全志T113

近些年，国产MPU弯道超车越来越给力，芯片国产化，不再纯依赖进口，产品平台选型自主可控，未来国产化的主芯片平台产品将进一步蓬勃发展。为满足客户对入门级、低成本、高性能的国产需求，米尔电子推出国产入门级性价比T113核心板。这款国产核心板怎么样，到底有什么优势呢？

目前市场上，入门级MPU市场主要集中在Cortex-A7/A35,少量CortexA8、CortexA9。米尔公司涉及入门的平台NXP i.MX6UL/6ULL、ST的STM32MP135/157/131、TI的AM335X/437X等，国产入门级的代表为全志T113,满足工业、交通、能源、医疗、AIOT等场景的高可靠性方案，其性能和价格都很突出，零售仅售79元。

米尔基于全志T113核心板到底有什么优势

MYC-YT113国产核心板极开发板

SOM：

全志T113处理器；邮票孔+LGA连接，焊接简便，载板可用2/4层PCB

140pin+50pin，信号齐全；37*39mm，体积小；

工业级、宽温级；

支持Linux 5.10，Ubuntu18.04，Tina系统（预发布）

十年以上供货

•性能：

Dual-core ARM Cortex-A7（1.2GHZ）；128M/256M/512M/1G DDR3

Single-core HiFi4 DSP；H.265/H.264 1080P@60FPS 视频解码

•接口：

Video IN：Parallel CSI、CVBS IN

Video OUT：MIPI-DSI/RGB/2*LVDS/CVBS OUT 1080P 60fps

2*USB2.0，1*GMAC，2*SPI，6*UART，2*CAN

单5V供电，便利、安全

米尔基于全志T113核心板内部转换成各种电压等级、并且完成各电平时序设定。很好地简化了用户电路设计，保证模块安全、稳定。

图：米尔基于全志T113核心板-简化为单5V供电

优秀的产品设计：

米尔基于全志T113核心板，尺寸精巧，节省客户单板空间、设计灵活度更高；带屏蔽罩设计，便于批量生产、贴片效率高、质量稳定。屏蔽强电磁环境干扰。更适合充电桩、PCS等电力电子产品的苛刻需求。支持客制化LOGO，体现客户品牌价值。

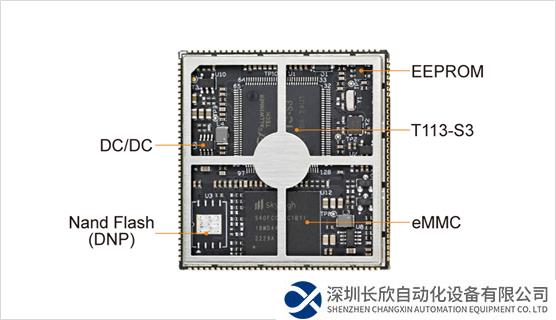

图：米尔基于全志T113核心板

高可靠性：

米尔基于全志T113核心板详细的设计验证：所有信号完整性测试、系统和应用功能测试、性能测试和老化测试。获得认证报告：SGS的CE认证报告、ROH报告，支持100%国产物料。

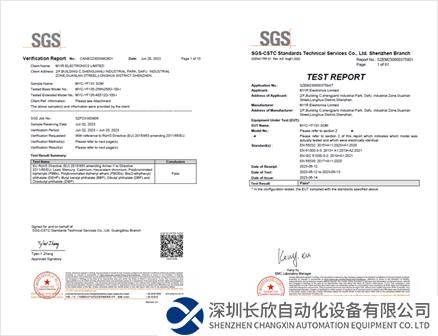

图：米尔基于全志T113核心板-相关认证报告

米尔开发资料丰富

多种系统固件、完整的源码和工具

完善的快速入门手册、产品手册、硬件设计指南、demo底板原理图、器件资料、SDK说明、系统评估指南、软件开发指南。

自由生产基地，生产管控严苛

米尔全资组建3000平米的SMT智慧工厂，进行严苛的品质管控，有效保证产品的交期和质量，配备10万级无尘车间，搭建智能化的SMT加工生产线、专业的插件线、DIP流水线，贴片能力达到日产量1400余万点。

应用成本更低

米尔基于全志T113核心板，可广泛应用电力、商业显示、智能家居、工业控制、医疗器械等场景。以入门级HMI方案为例，目前市场多以MCU+RGB屏+电阻触摸屏构成，T113方案相对MCU方案带来很多优势：

1、支持linux系统：多进程、多任务，方便更新应用。

2、界面更丰富：支持Qt桌面应用、web界面。界面编程自由度、丰富度都高很多。

3、支持文件系统，方便实现多种格式本地数据存储。

4、支持数据库，数据管理更方便、安全。

5、实现一体机功能，价值更高：实现数据采集、分析、呈现、存储一体化。

6、T113方案替代MCU方案成本浮动很小：

具备RGB屏接口，可以使用相同的显示屏；

具备4路ADC接口，可以使用相同的电阻触摸屏；

低成本的T113-S3/4，价格与MCU相近。

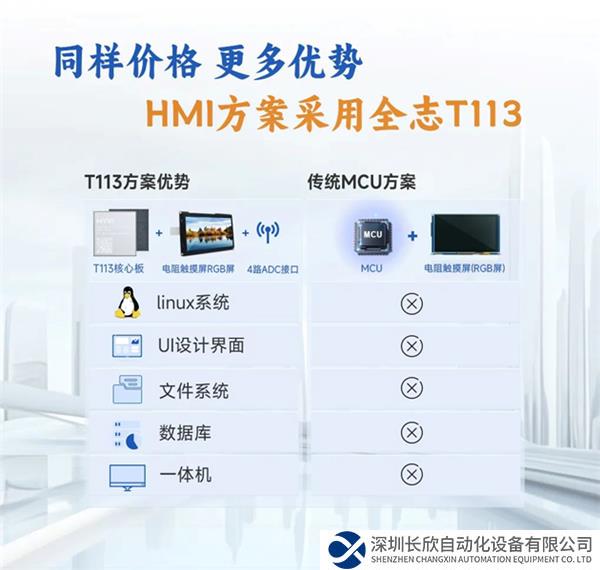

米尔基于全志T113核心板-优势图

如果你正在寻找一款国产处理器，不妨了解一下这款全志T113核心板及开发板。
