1人可远程管控240台的长江RS485传感器来了！

RS485与数字通信

RS485是一个电气特性标准，该标准由电信行业协会和电子工业联盟定义。

使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS485使得连接本地网络以及多支路通信链路的配置成为可能。

RS485部分规定

对传感器数字通讯网络的助力

RS485对其应用层通信协议没有做出明确的规定，用户或者开发者可以建立与自己的通信网络设备适配的高层通信协议标准。

长江传感制定了适配光纤、光幕及光电传感器的上下机应用层通讯协议。该协议可以开放给用户，用户可使用此协议开发自己的上位机软件。

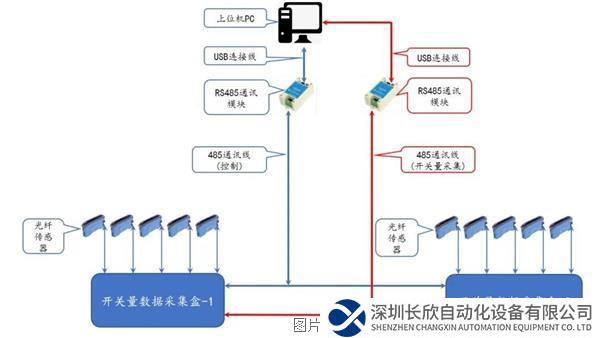

长江RS485传感器-系统结构示意图

RS485总线上可连接240个光纤传感器，使用1台上位机统一进行管理。每个开关量数据采集盒可连接24个光纤传感器，即系统中可连接10台开关量数据采集盒。

远程管控、实时监控、自动组网

以智能光纤传感器CX6-DN11R为例

长江传感智能光纤传感器、光幕传感器、光电式传感器等系列产品，均适用长江制定的上下机应用层通讯协议。我们以智能光纤传感器CX6-DN11R为例，介绍RS485通讯型传感器带来的五大全新功能。

CX6-DN11R是在CX6-DN11原有功能、性能的基础上增加了RS485通讯功能，以实现远程管控（远程控制、远程配置、批量存储调用）、实时监控、自动组网。

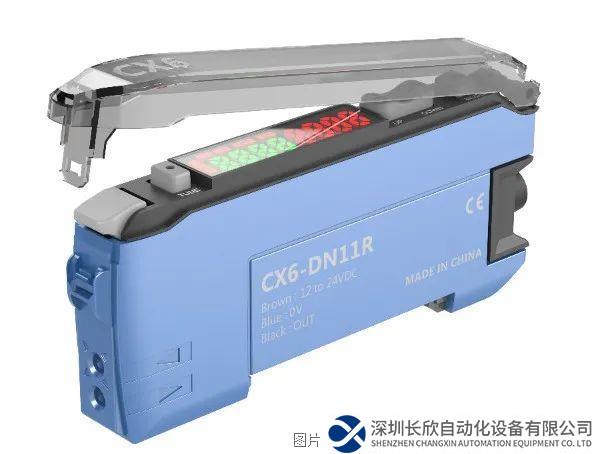

长江智能光纤传感器CX6-DN11R

*远程控制：可远程控制光纤传感器执行各类智能调整。

两点调整，定位调整，全自动调整等，全程鼠标操作配置软件，即可完成。

*远程配置：可远程配置光纤传感器各类控制参数。

调整光纤传感器的参数，您不再需要反复多次按下传感器上的各种按键，更不需要记住各种复杂的组合按键，使用配置软件即可方便快捷地完成。

*批量存储调用：批量存储被检测物的检测参数至数据库，更换检测物时可一键式远程恢复其检测参数。

您不用再为了反复更换检测物而反复的重新调整光纤传感器而烦恼。每一次调整都可以存储至上位机数据库，使用时随时可以调出数据，一键式下发至指定光纤传感器并立刻执行。

*实时监控：实时监控光纤传感器开关量输出状态。

系统中各个光纤传感器的输出状态可实时在上位机软件上呈现给您，坐在电脑前就可以观察到每个传感器的输出状态。

*自动组网：自动分配地址，无需手动配置。

每个光纤传感器都有其唯一的产品ID，绑定ID至工位，系统自动为其分配地址，无需人工参与。

小 结

支持RS485通讯功能的长江智能光纤传感器、光幕传感器、光电式传感器，最多可支持240台设备的远程管控、实时监控、自动组网。

对于上位机下发的控制命令，长江传感器都能够快速地响应、准确地执行。

在SHS(超高速)模式下，长江智能光纤传感器通讯应答的响应时间

1人管理，240台长江传感器尽在掌控，更经济！

实时监控，及时发现故障，更高效！

远程操控，工作人员远离工作现场，更安全！
