服务专栏｜ GOM Volume Inspect Pro 亮点功能2 – 趋势分析

文章作者：长欣小编人气：发表时间：2023-07-26 09:08

上一期我们着重介绍了GOM Volume Inspect Pro（以下简称GVI Pro）的内部缺陷检测功能。本期我们将主要介绍GVI Pro趋势分析和统计功能。

测量结果自动计算

通过GVI Pro软件，您可以创建包含多个阶段或是多个样本的项目。假设您扫描了多个产品，并使用我们在往期文章中提到的“自动拆分”功能提取了体积区域。

现在您只需将这个项目拖拽到一个新的项目中，然后选择“新建阶段”，体积元素就会作为多个独立的阶段被导入。

这里我们可以简单理解为一个产品对应一个阶段。此后您可以导入CAD数据、构造元素，并对零件进行多边形化处理，这样所有阶段的元素和检测都可以被轻松地自动计算出来。

结果趋势可视化

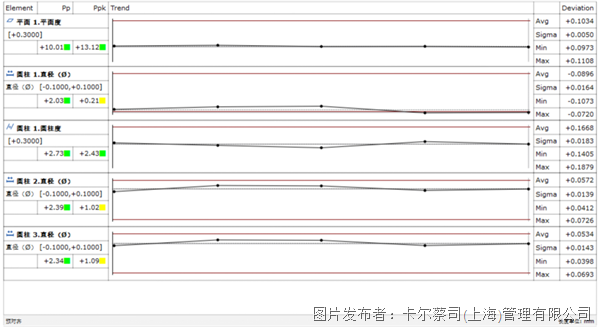

GVI Pro提供了专门的“统计趋势”报告格式。该功能使测量结果的趋势可视化，从而实现产品的重复性检验（同一产品）或者均一性检验（同型号产品）功能。趋势报告还提供了视频和翻页册的显示形式，使结果跃然纸上。

数据统计

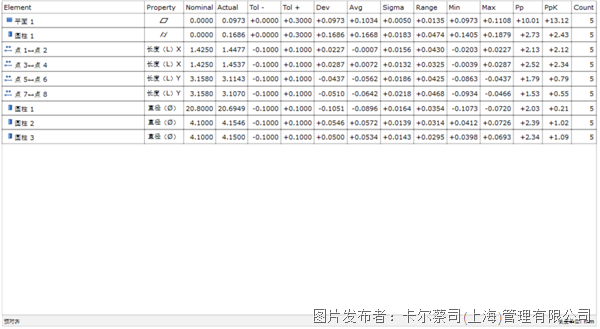

针对阶段中的测量数据，GVI Pro的“统计概览”报告可以提供不同阶段测量结果的统计信息，例如平均偏差、平均值、标准差、最大值、最小值、Pp、Ppk等，助力用户实现生产过程监测和质量控制。
