ModbusTCP转EthetNet网关连接施耐德配置案例

文章作者：长欣小编人气：发表时间：2023-07-25 09:11

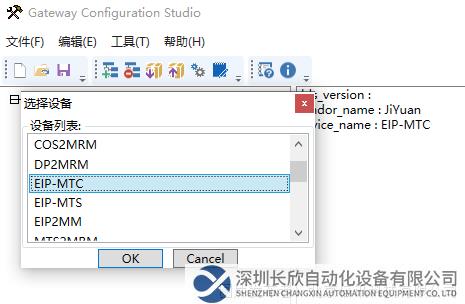

1、PLC新建项目，打开(UnityProXL)v8.0，进行硬件组态，首先添加倍讯科技ModbusTCP转Ethernet网关的EDS文件，安装完成后添加模块，选择New Module，输入EIP寻找ModbusTCP转Ethernet网关模块，名称显示为EIP001，双击网关模块设置参数，设置ModbusTCP转Ethernet网关的设备名称和IP地址，下载配置到PLC。打开ModbusTCP转Ethernet网关配置软件，新建项目选择EIP-MTC；

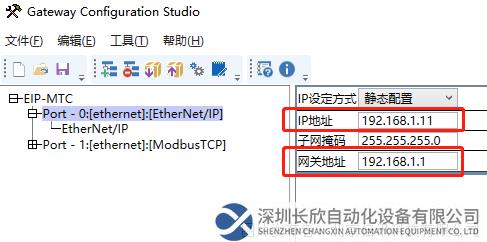

2、设置ModbusTCP转Ethernet网关与PLC的通讯参数；

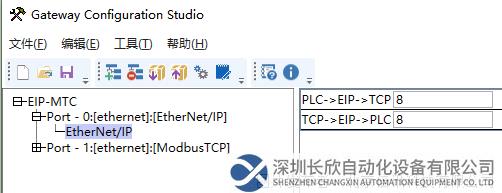

3、设置ModbusTCP转Ethernet网关通讯字节参数；

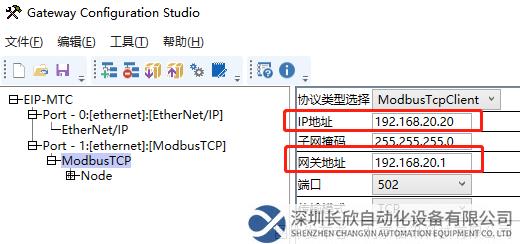

4、要与PLC那边一一对应，设置ModbusTCP转EtherNet网关的modbus tcp参数；


5、添加ModbusTCP转EtherNet网关的Node，右侧修改从站IP地址；

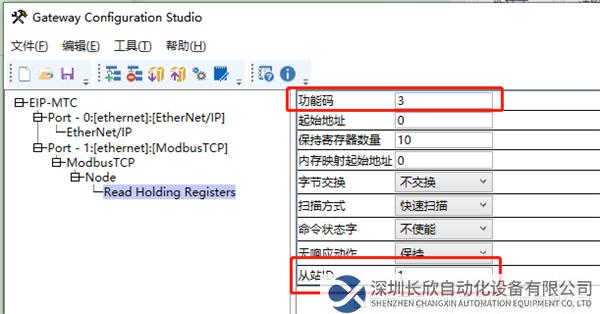

6、添加功能码03H；


7、填写从站站号，如有多个modbus设备可添加多个从站；

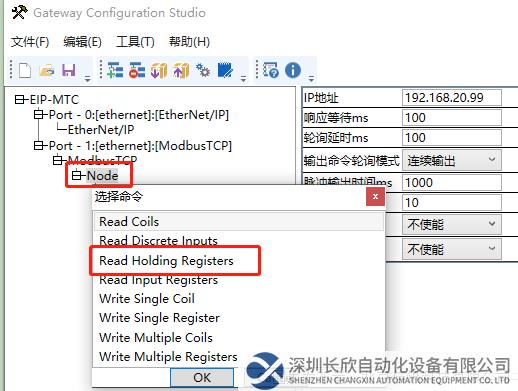

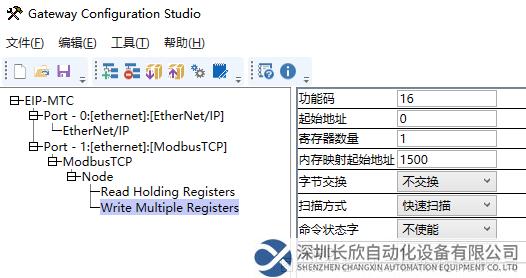

8、同样在NODE处单击鼠标右键插入功能码，并填写读取的寄存器参数；

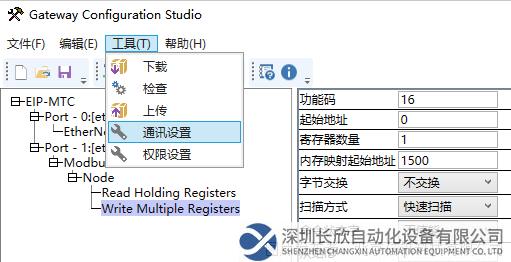

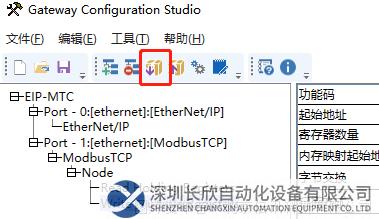

9、配置完成后选择ModbusTCP转Ethernet网关的com口进行下载；

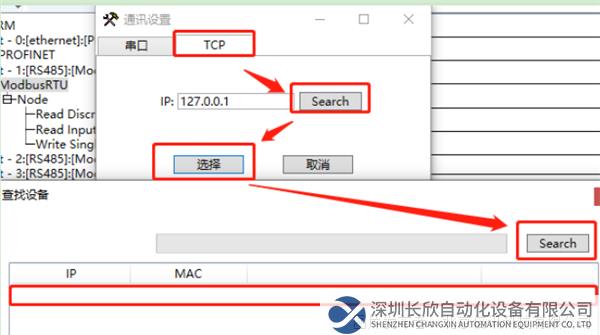

10、选择TCP，对ModbusTCP转Ethernet网关进行IP搜索，将搜索到的ModbusTCP转Ethernet网关IP双击之后下载；



11、ModbusTCP转Ethernet网关重新上电后即可正常使用，每个值对应一个字节的数据。
