升级建议和指南-如何从 Ladybug5+ 过渡到 Ladybug6？

应用说明简介

●接口卡—USB 3.1 第一代主机控制器卡（双端口）(ACC-01-1201)

●电缆—1 m 的 USB 3.1 第一代，Type A 公头锁定到 M12 公头 (ACC-01-2308)

●电缆—3 m 的 USB 3.1 第一代，Type A 公头锁定到 M12 公头 (ACC-01-2309)

●电缆—5 m 的 USB 3.1 第一代，Type A 公头锁定到 M12 公头 (ACC-01-2310)

●电源 (ACC-01-9001)

●GPIO—Hirose 到直流圆筒连接器 + 尾电缆 (6 m) (ACC-01-3012)

●底座—桌面三脚架底座组合 (ACC-02-0001)

开发套件中的所有物品均可按单个部件号单独购买。

图像处理管道

●低噪—最大快门时间没有限制。

自动曝光模式

对于 8 位和 JPEG12Processed 像素格式，可设置自动曝光模式以便进行图像拍摄。对于 JPEG12（未处理），可设置自动曝光模式，以便进行图像拍摄和 PC 上的后期处理。

软件工作流

图像采集

●启动摄像头时的默认 SDK 设置旨在分配适当的帧缓冲区大小，以便通过 Intel 主机控制器支持 15 FPS 或 30 FPS 的帧率采集。如果所需的帧率或带宽较低，则默认 SDK 设置可能不足。请参阅 TAN2017010 - 使用数据包和缓冲区大小在 Ladybug 上调整帧率，了解有关如何优化设置的更多信息。

流录制

在这两种情况下，ladybugConvertImage() 会准备图像以供输出，包括 JPEG 解压缩、Bayer 去马赛克以及图像后期处理。

图像输出

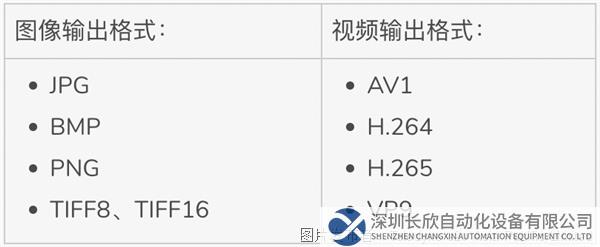

Ladybug SDK 版本 1.18 支持以下格式：

不再支持 HDR、FLV 和 WMV。

图像大小

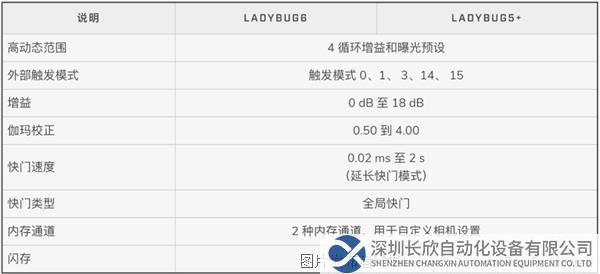

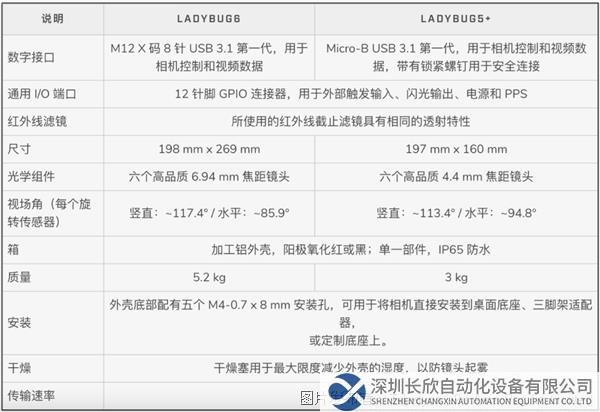

Ladybug6 与 Ladybug5+ 的详细对比

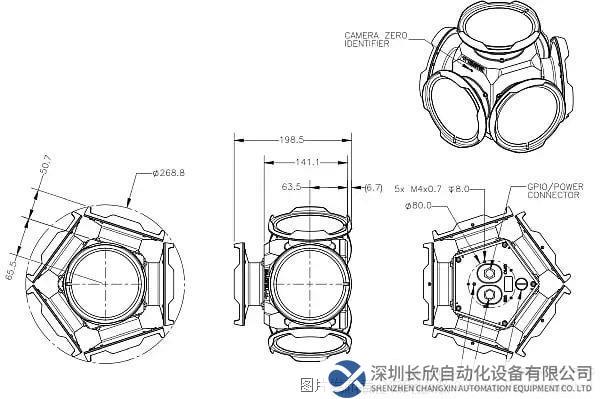

机械特性

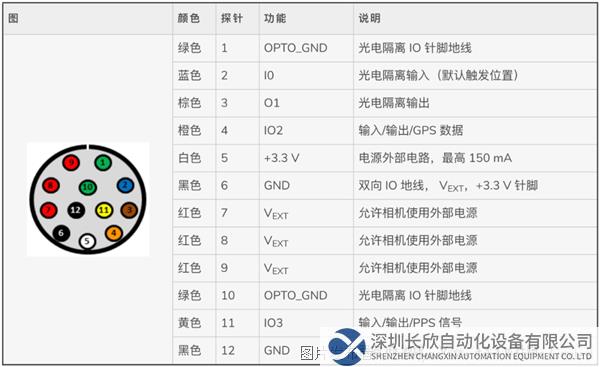

GPIO 特性

Ladybug6 在双向 GPIO IO2 和 IO3 上具有增强的抗扰度。

硬件/电子

软件、驱动程序和系统支持

Ladybug 外壳有一个定位销定位器，可确保安装时方向一致。
