生产制造 | 高效WORKNC 速建加工项目在模具行业应用

海克斯康工业软件WORKNC，是世界领先的模具制造2-5轴CNC编程软件，目前世界上80%以上的欧美、日韩汽车厂商和其协作厂家都在使用WORKNC进行汽车模具的生产。WORKNC现在可使用DESIGNER Companion快速创建CAM加工项目。

DESIGNER是海克斯康工业软件的CAD产品，可与其生产制造软件系列产品中的任意一款CAM软件搭配使用，作为CAM软件的前端设计及修改模型工具，连接设计与制造，填补CAD与CAM之间的空白。DESIGNER为CAM、添加毛坯、夹具、编辑带有扩展或覆盖孔的面而准备零件的完美工具。

在DESIGNER软件中，允许处理实体和曲面。此外，用于电极设计和逆向工程的新的强大模块，与海克斯康硬件完全集成，也可作为成本选项提供。

接下来，通过以下几步的简单操作，使用DESIGNER Companion进行CAD建模，并发送到WORKNC 速建加工项目。

01

创建

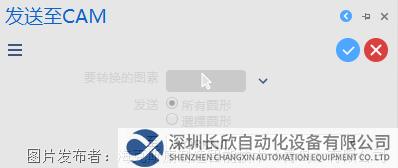

在WORKNC安装过程中激活Install DESIGNER Companion选项，准备好CAD模型后，“发送到CAM”按钮允许您启动命令，从DESIGNER创建工作区：

中间对话框允许您选择要使用的产品；在这里选择WORKNC：

验证后，将启动创建命令。“常规”选项卡允许定义有关项目的所有参数和信息：

02

设置参数

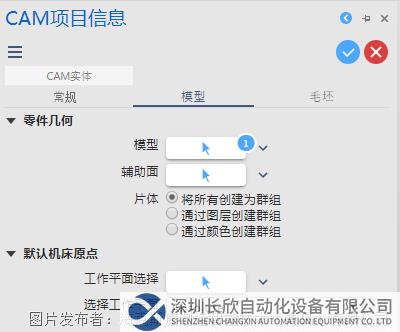

“模型”选项卡允许从图形区域中选择几何图形和工作平面。如果有多个图纸实体，则可以通过选择以下三个选项之一对其进行分组：将所有图纸实体分组为一个（单个WNC文件）、按层分组（每层一个WNC文件）或按颜色分组（每种颜色一个WNC文件）。

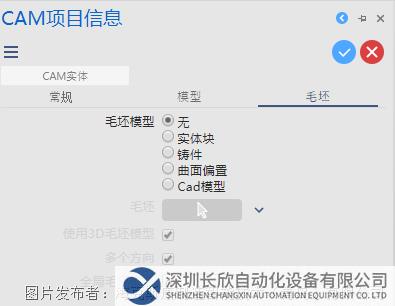

“毛坯”选项卡允许初始化库存模型。

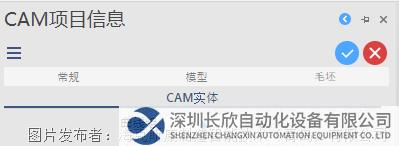

“CAM实体”选项卡允许选择轮廓，以便将其作为曲线集导出到WORKNC中。也可选择多个配置文件，然后在WORKNC中将它们组合在一起。
