生产制造 | NCSIMUL实现从CAM到仿真环境的快速迁移

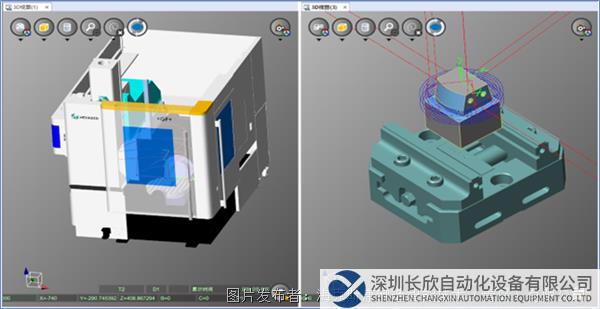

众所周知，海克斯康工业软件旗下NCSIMUL软件一直专注于机床加工的安全性验证，在虚拟环境下构建与真实加工相同的加工流程，并进行相应的仿真验证，将加工过程中存在的风险提前发现并予以规避。在这个过程中，如何快速构建虚拟仿真环境是影响仿真效率的重要因素之一。

NCSIMUL

通常，NCSIMUL仿真环境中需要的仿真要素有工装、毛坯、零件、刀具列表、程序原点及NC程序，传统的方式是需要人工一个一个的构建，特别是刀具列表，有的程序会有少则几把刀具，多则十几把甚至几十把刀具，这要是人工构建的话会非常耗费时间。而这些元素在CAM环境下已经具备，如果能将这些元素快速的转化过来，将大大提升仿真效率。

NCSIMUL的CAM接口能够通过简单配置，快速将CAM中的工装、毛坯、零件、刀具列表、程序原点及NC程序快速转化到NCSIMUL中，在NCSIMUL中直接点击“仿真”按钮，即可完成仿真操作。接下来将以EDGECAM为例，展示如何将EDGECAM中的元素快速转化到NCSIMUL仿真环境中，从而助力企业高效高产。

01

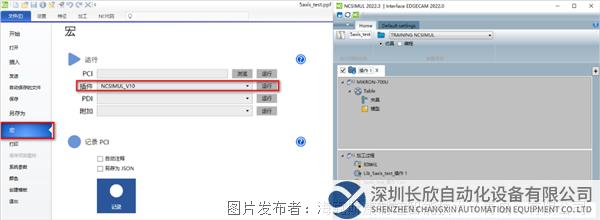

首先启动EDGECAM中的接口界面

02

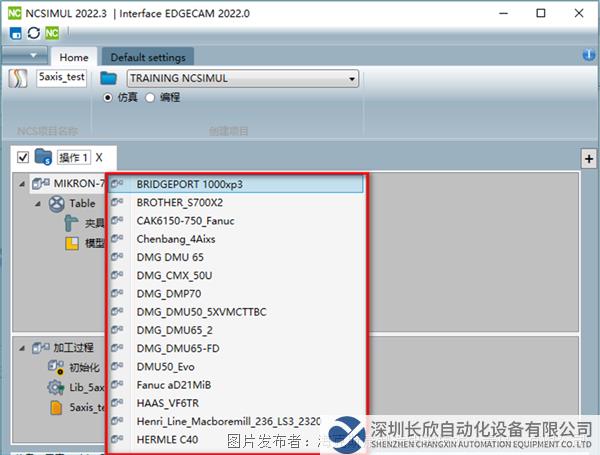

选择仿真机床

03

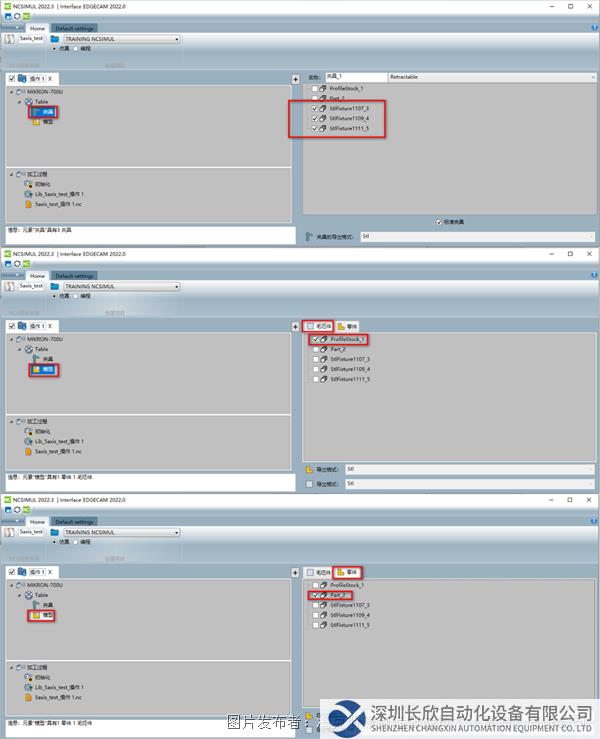

确认夹具、毛坯、零件模型选择是否正确

海克斯康旗下的CAM软件（如：EDGECAM、WORKNC、ESPRIT等）能够根据CAM中的定义自动分配工装、毛坯、零件模型属性，无需人工干预。

04

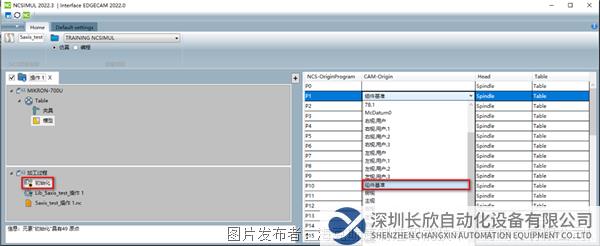

定义“初始化”原点

05

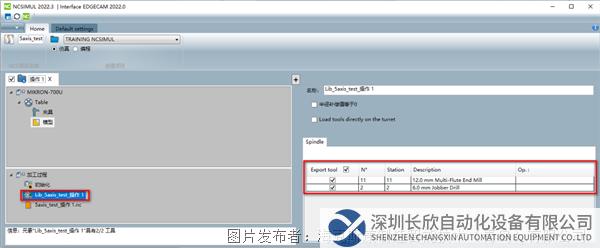

查看并确认刀具列表

06

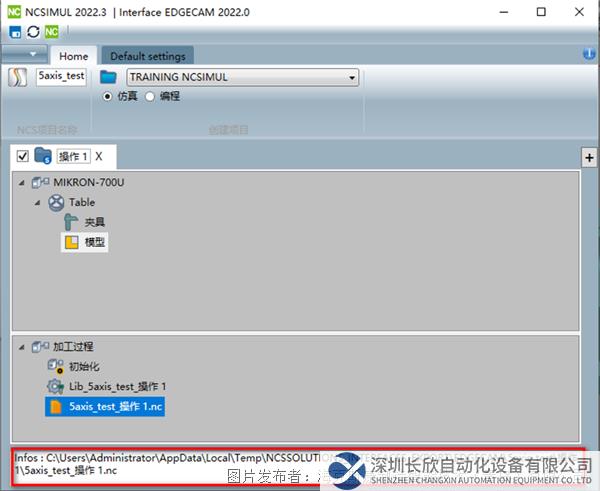

查看并确认NC程序(见提示的临时存储目录)

07

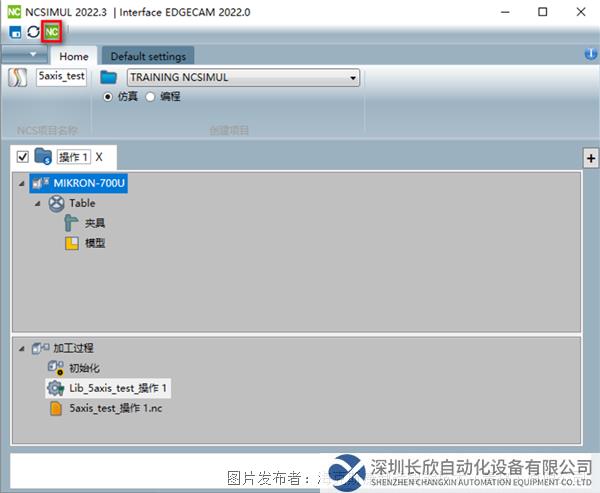

点击“转换”按钮即可启动转换程序

海克斯康旗下的NCSIMUL软件有着丰富的CAM接口，可以兼容目前主流的所有CAM软件，欢迎踊跃报名体验试用。
