配置案例-RS232转Profinet网关连接防水称重仪表

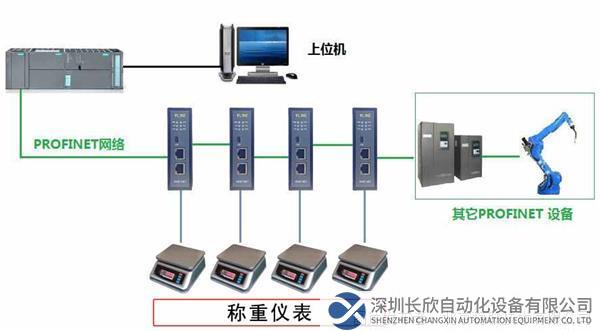

本案例是客户现场有RS232协议的称重仪表一台，需要接入到西门子Profinet网络中，但是没有办法直接使用，需要通过RS232转Profinet网关实现，所需设备：西门子1200PLC一台、RS232转Profinet自由协议网关一台、防水称重仪表一台；

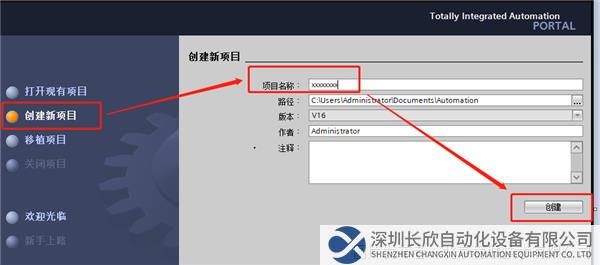

1、使用方法，首先创建新项目文件；

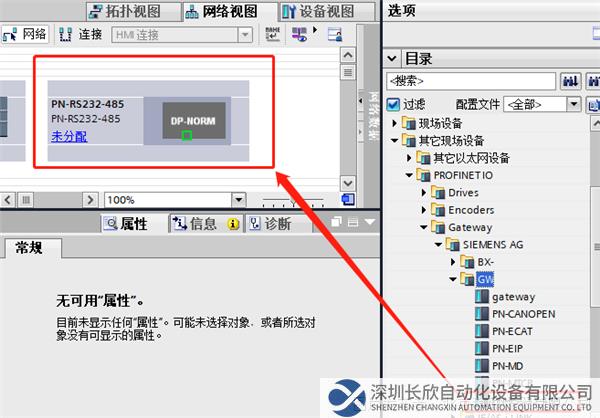

2、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，RS232转Profinet网关和PLC还没有进行连接处在未分配状态；

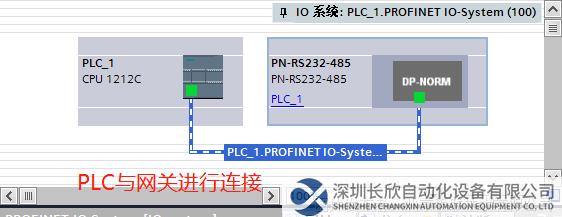

3、点击未分配与PLC进行连接后就可以对RS232转Profinet网关的属性进行参数的设定；

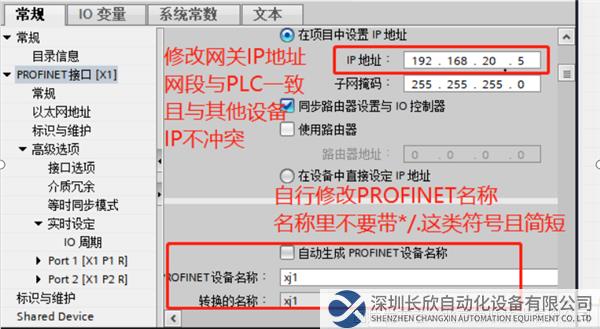

4、RS232转Profinet网关属性，修改RS232转Profinet网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号），需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

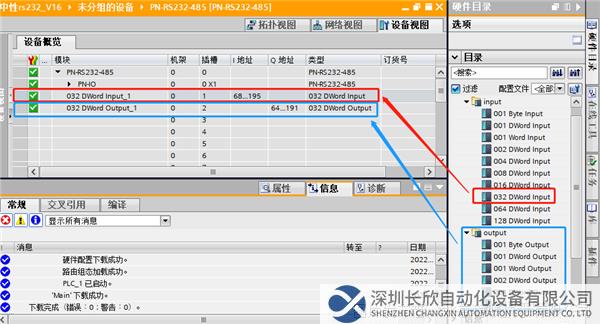

5、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加；

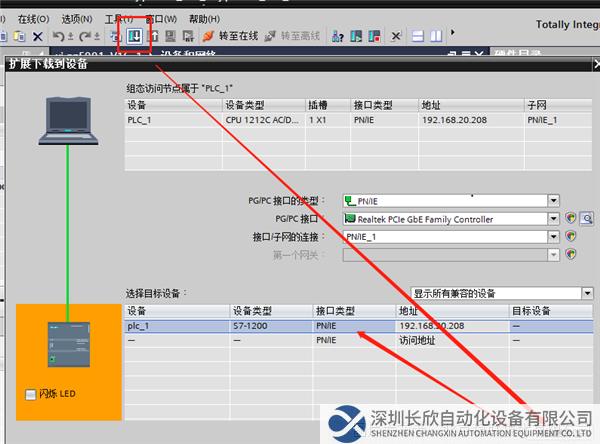

6、根据下图所示，设置好参数后就可以下载并装载到PLC；

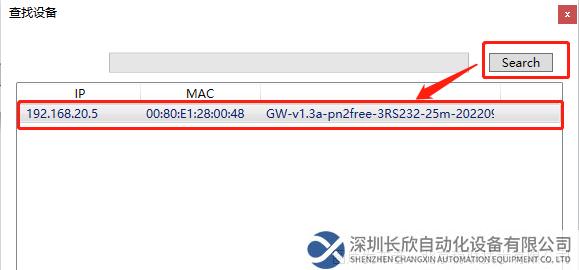

7、打开RS232转Profinet网关配置软件；

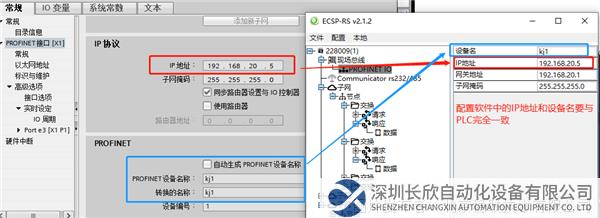

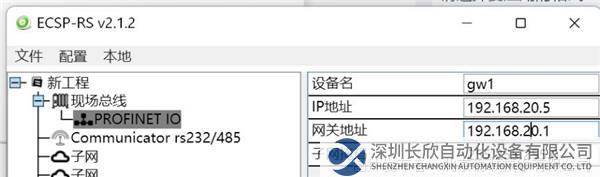

8、RS232转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的RS232转Profinet网关组态要完全一致。RS232转PROFINET网关配置软件中，本案例用生产者、消费者模式进行配置，需要注意的是：设备名不要添加/*-这类符号；

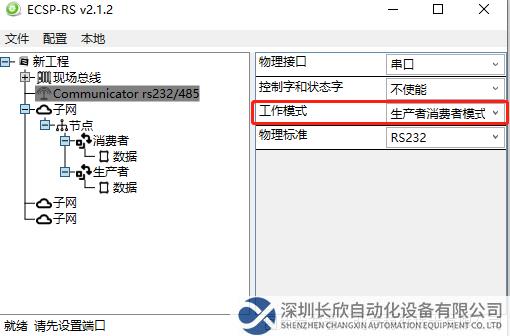

9、RS232转PROFINET网关配置软件中，本案例用生产者、消费者模式进行配置；

10、RS232转PROFINET网关配置软件中，右键子网添加节点，根据天平手册设置波特率等其他相关参数；

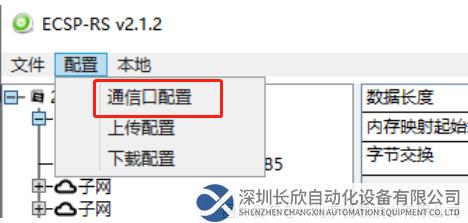

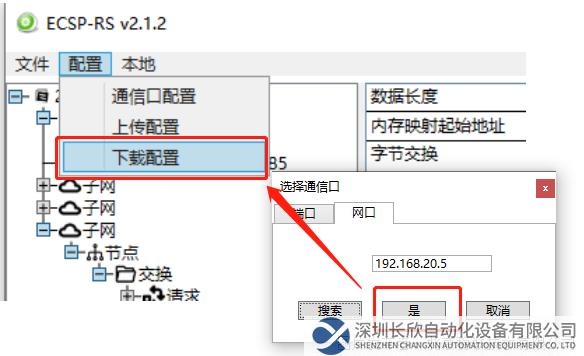

11、RS232转PROFINET网关配置软件中设置好所有参数后，进行配置下载；

12、打开防水称重仪表手册，设置好设备的232总线参数（输出方式，波特率数据位置等）注意：RS232转PROFINET网关波特率最高为115200，如需更高波特率请联系定制，设置RS232转PROFINET网关的IP地址及设备名称（与PLC保持一致）；

13、设置RS232转PROFINET网关232参数；

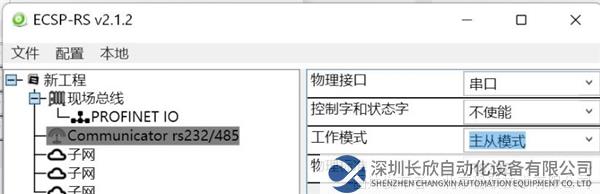

14、RS232转PROFINET网关可设置为主从模式和生产/消费者模式、主从模式需要从站应答方可继续发送指令、生产消费者模式输入与输出互不干扰，物理标准改为232接口模式，RS232转PROFINET网关分为3个232口需要单独设置可分别带三台232设备；

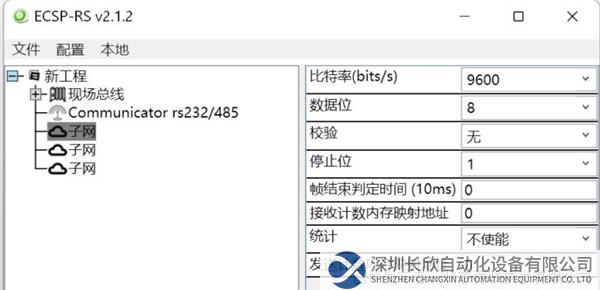

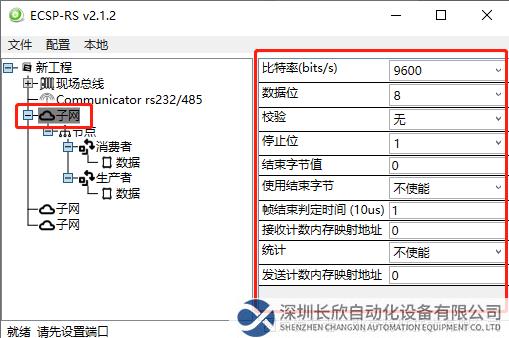

15、设置RS232转PROFINET网关的232参数波特率数据位校验停止位等（与连接设备保持一致），以生产消费者模式为例，添加生产者或者消费者；

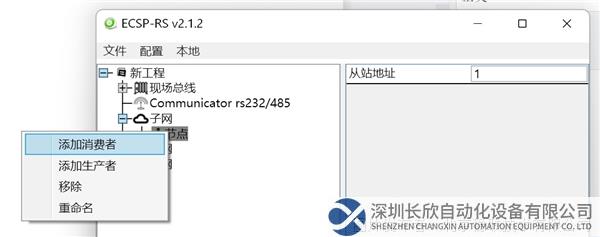

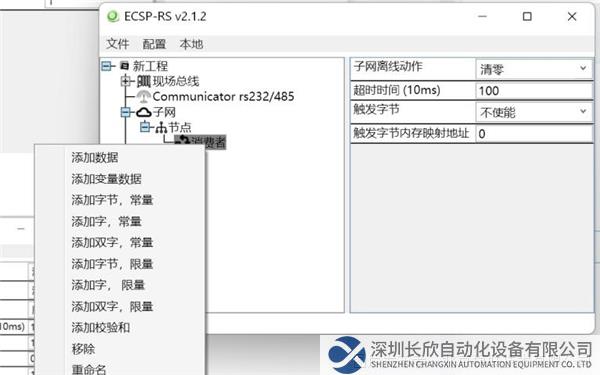

16、添加消费者接收设备数据；

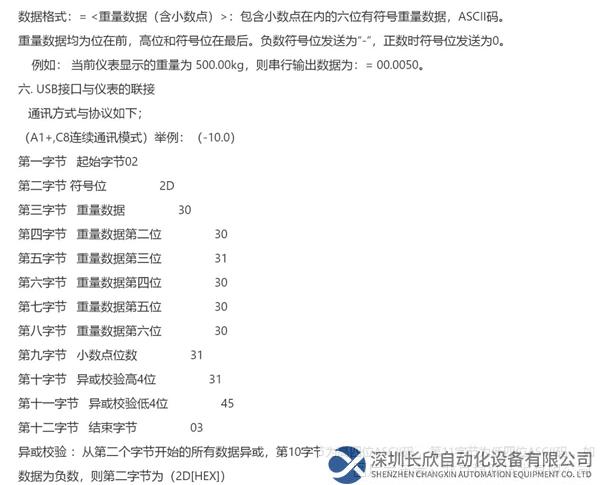

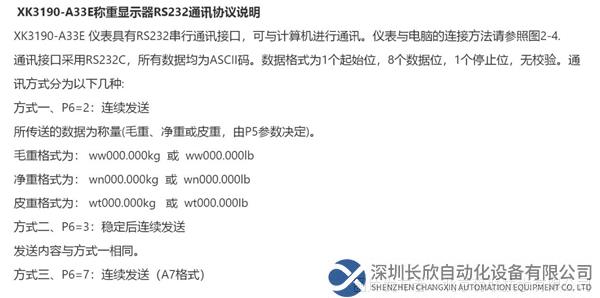

17、根据设备手册得知，仪表有三种发送模式；

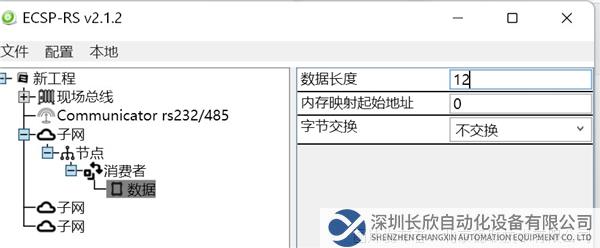

18、由范例可知仪表发送字节数为12个字节，所以数据长度为12；

19、数据长度设置为12如长度不对那么从站数据长度对应不上则会被RS232转PROFINET网关废弃，不会发送到PLC。内存映射起始地址对应PLC的I地址IB68.配置完成后下载至RS232转PROFINET网关并重启后即可使用；

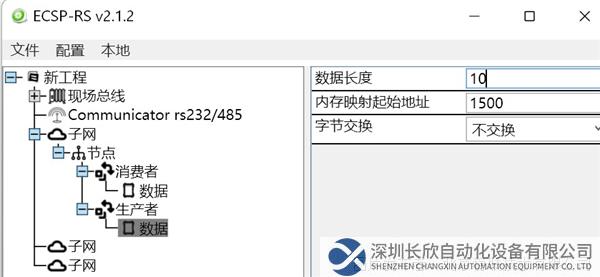

20、同理将发送设置成对应的数据长度，如果从站没有回复，可以把RS232转PROFINET网关换成生产消发送即可。内存映射起始地址1500对应PLC的Q地址起始本例为QB64开始；

21、配置好后将工程下载到RS232转PROFINET网关即可。
