电缆技术篇 | 电缆的终极测试之 - 扭转测试

在电缆和电线的研发过程中，我们不遗余力地在实验室里对每一件产品进行严格的检测，以确保它的性能和安全。今天，在本系列第一篇文章里，我们将为您揭示电缆领域中备受关注的扭转测试。

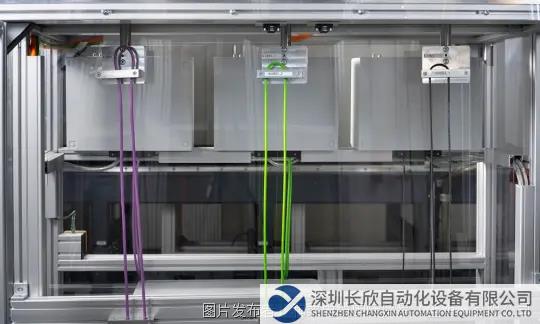

在工业机器人及其他移动机器部件中，电缆和电线常常承受着由扭转引起的极端应力。随着不断往复的运动，材料的负荷不断加剧。因此，为了确保组件在整个使用寿命中都能完美可靠的运行，以避免任何可能的中断、停机或安全隐患，HELUKABEL采用高科技测试设备，模拟现实条件下密集和连续的扭转应力。

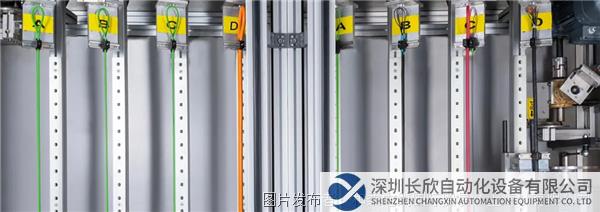

为了满足各行各业客户的不同需求，例如汽车行业的客户对如何进行扭转测试有着极其精确的规范，我们拥有多种类型的测试设备。经过层层考验，我们的电缆和电线能够承受高达1,000°/s的速度、2,000°/s²的加速度以及720°的扭转角度。这样的测试结果为我们确保每一件产品都符合客户的高标准提供了坚实的保障，使他们获得无可挑剔的品质和全方位的服务。

什么是扭转

c

专家问答

Günter Meyer, HELUKABEL和柔电缆Windsbach工厂实验室负责人。

Q: Mr Meyer，您觉得随着时间的推移，扭转的影响是如何表现出来的？

A: 持续的扭转会大大加速电缆和电线的老化过程。当使用廉价的橡胶护套而不是由高质量材料（如改性PVC或PUR）制成的护套时，外护套会老化得更快。此外，电缆内的铜导体也会受到不同力的作用，这可能会导致它们随着时间的推移而断裂。在电缆的固定点上，我们也必须特别注意。简单的夹子不能够有效地传递扭转力，从而会受到高剪切力的影响。这些力虽然彼此平行，但是方向相反，可能因此导致电缆断裂。

Q: 如果屏蔽机器人电缆想要获得更好的电磁兼容性(EMC)，产品开发人员会选择一种D型的特殊屏蔽。那C型和D型的区别是什么呢?

A: C型屏蔽是由多根铜丝并排铺设而成的编织网，这是电缆结构中最常用的屏蔽类型，特别适用于拖链电缆等有弯曲应力的场合。然而，当这种电缆沿其纵轴扭曲后很难恢复到原有的状态。这就是为什么我们在抗扭转电缆上使用所谓的缠绕结构或d型屏蔽。这种类型的铜丝屏蔽缠绕因为没有电线的相互交叉而特别灵活，电缆的扭转能力得到改善，可以沿着其纵轴扭曲而不会损坏。
