使用Innodisk的iCell技术

防止固态硬盘中的数据丢失

本白皮书介绍了宜鼎国际的iCell技术对突然断电时数据丢失的解决方案。通过使用电容器、电压检测器和缓冲器管理，在系统完全断电之前，存储在易失性DRAM中的数据被发送到闪存中。iCell技术适用于IPC行业的各种应用，因为这些应用并不总是有备用电源。

突然断电时触发DRAM缓冲区到闪存的数据传输

宜鼎国际的iCell技术

如何防止SSD数据丢失

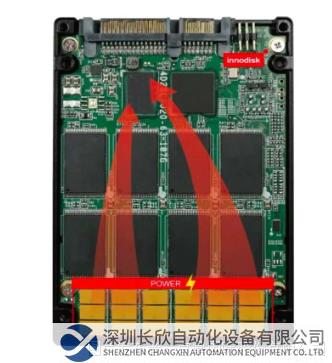

SSD的操作过程会运用DRAM缓冲，这能使I/O操作更快、更高效。而iCell 技术通过在IC板上设计几个电容器，当电压检测器检测到电压的突然变化时，电容器能提供瞬时电荷，以保障DRAM缓冲运作。

在正常工作条件下，当电源保持恒定时，用户数据（包括DRAM缓冲区中的数据）可以写入闪存。在突然断电的情况下，缓冲区中的数据可能会丢失。

iCell技术，当异常断电发生时，可以检测到突然断电造成的较低电压，并向SSD控制器发送反馈。一旦固态硬盘控制器收到这个反馈信号，固态硬盘固件就会触发一个机制，将数据写入闪存中。因此，iCell能够在停电期间提供电源，防止任何数据损失的发生。

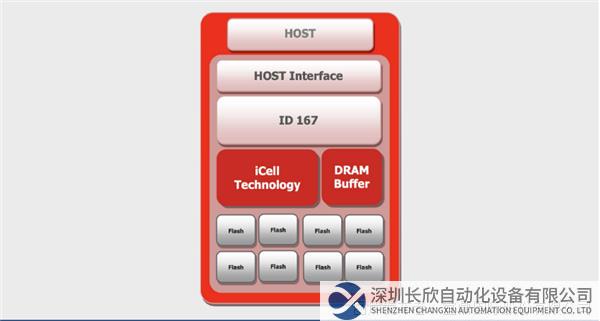

宜鼎国际的iCell技术架构

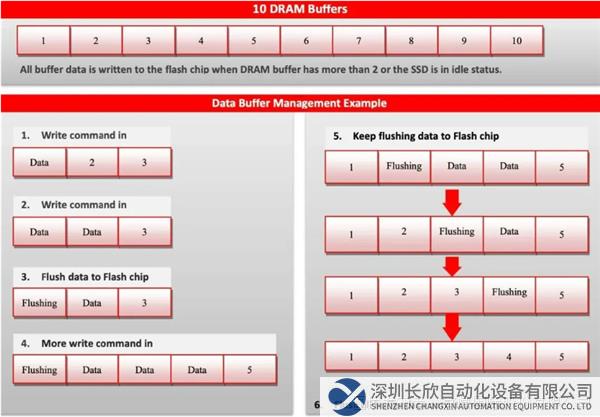

数据缓冲区管理

iCell技术包含10个用于写入命令的DRAM缓冲区。每个缓冲区的容量为128KB。当主机向SSD写入数据时，数据首先被写入DRAM缓冲区。数据以先入先出的方式进行处理。

当电压检测器检测到低功率时，它将停止所有操作。SSD将进入异常断电状态。然后，固态硬盘将DRAM缓冲区的所有数据写入闪存。iCell技术可以在60ms内将15MB的数据写入闪存。

测试数据

图1显示了在断电期间从没有iCell技术的SSD中捕获的数据。系统中的剩余功率只有2ms左右。无法实现在完全断电之前将数据写入闪存。

图2显示了在突然停电期间使用iCell技术从SSD中捕获的数据。SSD可用的剩余功率约为60ms。SSD在60毫秒内将15MB的数据写入闪存。

上面两张图片的捕获数据清楚地说明了将iCell技术用于固态硬盘获得的好处。iCell技术为固态硬盘行业提供了一个宝贵的数据保护机制，增加60毫秒的系统功率使控制器能够将数据从DRAM写入到闪存。使用带有电压检测器的电容器可以确保即时、可靠和全面地将缓冲数据传输到闪存中。在此基础上，iCell复杂的数据缓冲区管理保证了所有的缓冲区数据在完全断电之前被写入到闪存芯片中。
