小小换电站暗藏数百个传感器？快来找找它们都躲在哪

想象一下，你正在开车穿越城市的繁华街道，又或者行驶在漫长的高速途中，突然你发现车子的电量即将耗尽。但你并不担心，因为你已经知道了前方不远处就有一个换电站。你向着那里驶去，只需几分钟的时间，就成功完成了电池的更换。

在实现如此便捷的换电方式背后，有着多种复杂的技术支持。仅仅是传感器就有成百上千个，用于监测汽车到位、电池仓定位、冷却液液位等，有效保障了换电的安全和稳定。下面来跟我们一起走进换电站之旅，找找那些隐藏在角落里的各类传感器。

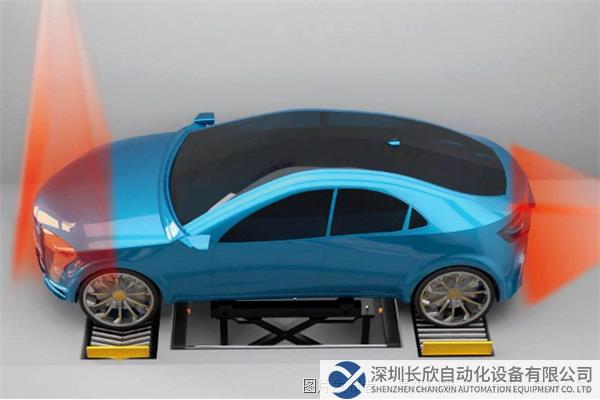

驶入换电站，找准车轮位置

当车辆开进换电站停稳后，滑鞘将会把车轮移动到相应位置，如果车轮位置出现偏差，强行移动可能会导致车辆发生损坏，甚至损坏换电站内机械设备。那么如何稳定检测车轮位置呢？而且当车辆较重较大时，仅靠机械部件很难稳定调整车身位置。此时如何给驾驶员提供可靠的方向指导呢？

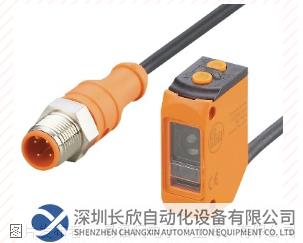

O6P7系列镜面反射激光传感器

●在狭小的空间里，能够可靠安装在传统红光光电传感器无法使用的位置，稳定检测轮胎有无

●光斑尺寸可达毫米级

●采用1级防护激光，安装调试简单方便

●具有IO-Link功能，可以实时提供与被测物间距离信息

O3R环境感知平台

●同时配有2D及3D TOF相机，可以辅助校准由于车型区别导致的机械结构偏差，帮助车辆进行停靠

●可以识别车牌或其他车辆视频信息，进行存档记录，保证换电过程的可追溯可达厘米级定位精度

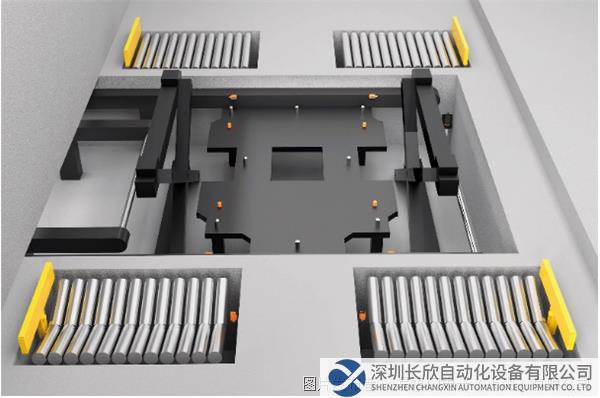

打开底部盖板，开始电池装卸

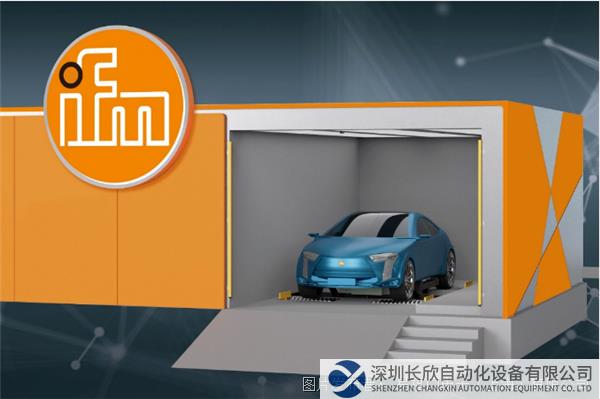

当车辆进入换电站后，换电站底部盖板将打开，开始电池装卸流程。

此时如果有其他人员、动物等进入换电站内部，或车内人员开门下车，都会对换电过程进行干扰，严重时会导致异物进入设备内部，造成损害人身安全的重大事故。那么如何避免这些问题的发生呢？

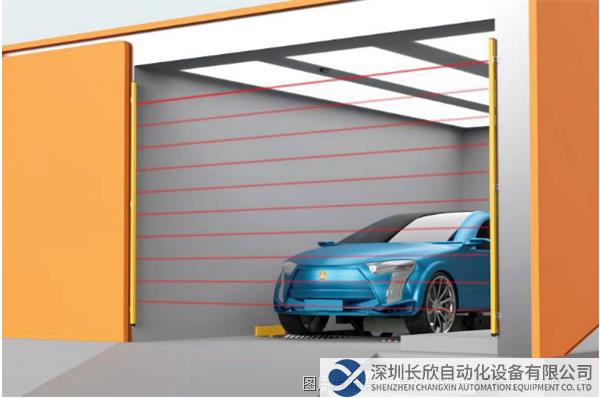

ifm安全继电器配套OY系列安全光幕

●最高可达1.8m的安全防护区域

●当有人员或其他物体进入换电站时可以快速反应，最大限度保证换电过程不受干扰，防止可能的危险发生

●产品符合IEC61496安全类别2和4 安全认证

●具有多种长度、分辨率版本可选，适用于不同换电站位置使用

穿梭车带来更换电池，完成换电

电池设计种类多样，具有多种颜色和材质（例如不锈钢或铝）的电池保护壳。在电池到位检测时，如果存在较大倾斜角度时，如何才能稳定检测电池到位情况？

在穿梭车带来更换电池的移动过程中，需要不断更新穿梭车位置，以控制速度变化。如何提供一种稳定，且高性价比解决方案？

采用PMD原理的OGD系列激光测距传感器

●可以稳定输出电池位置信息，不受入射角度或颜色影响，稳定监测电池位置

●采用紧凑型设计，可采用多种安装方式

●传感器带有显示屏和按钮，用于准确的开关点设定

●具有IO-Link功能，满足现场使用需求

●多种量程范围可选，稳定可靠

NT系列高性价比电感式接近开关

●可以稳定检测穿梭车位置

●具有IP67/IP68/IP69K高防护等级，在环境恶劣的环境中也可以长时间稳定应用

●多种接线方式，尺寸可选，满足不同位置的安装需求

●产品工作温度为-40℃到85℃，保证在不同国家和地区可以可靠使用

我们的换电之旅对车主来说到此就完成了，你可以驾驶着自己能量满满的小车快乐起航。

换下来的电池就需要留在我们的换电站继续充电，等待下一辆进入换电站的车主，在这过程中需要保证动力电池在充电过程中保持恒定的温度，保证电器柜供电系统稳定，并实时监控换电站所有传感器数据。

想进一步了解传感器性能，又或是换电站完整工作流程？

快登陆我们的换电站专栏！

随着新能源技术的不断发展，换电站技术一定会有更大的发展空间和市场需求，为我们的生活带来更多的便利和进步。

ifm一直与各大车厂进行紧密合作。为客户提供高品质的产品，秉持质量高于一切的原则，为客户提供 5 年质保，始终将“ifm-close to you!”的口号贯彻到底！
