Microflex E190伺服器通过EtherCAT转Profinet网关与西门子PLC通信

文章作者：长欣小编人气：发表时间：2023-06-01 09:16

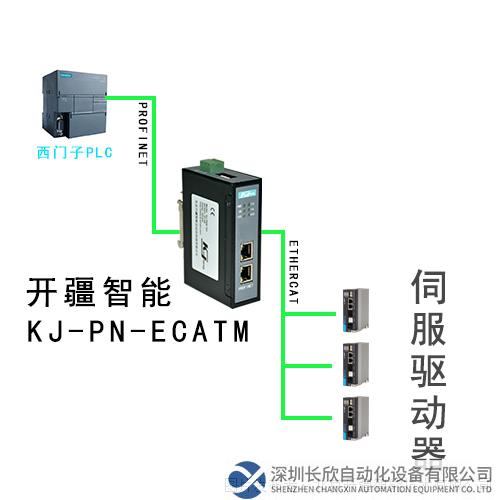

本案例是EtherCAT转Profinet网关连接Microflex E190伺服器的配置案例。用到的设备为西门子1200PLC一台，开疆智能EtherCAT转Profinet网关一个，Microflex E190伺服器一台。

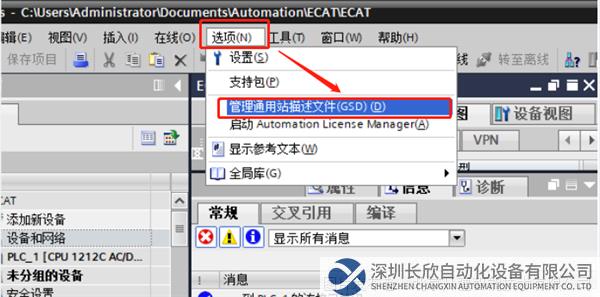

1、首先我们在西门子博图中进行组态，管理通用站描述文件；

01 开疆智能EtherCAT转Profinet网关.png

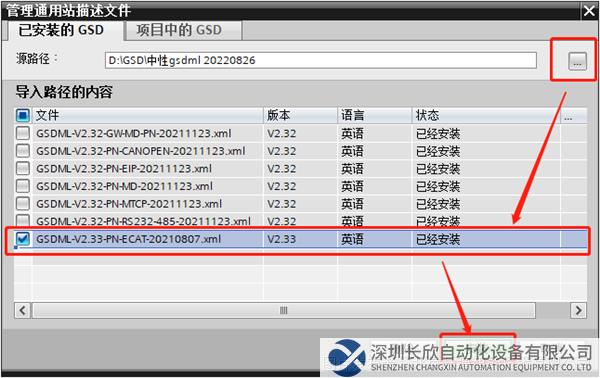

2、点击右侧“...”从查找GSD所在文件，安装至成功；

02 开疆智能EtherCAT转Profinet网关.png

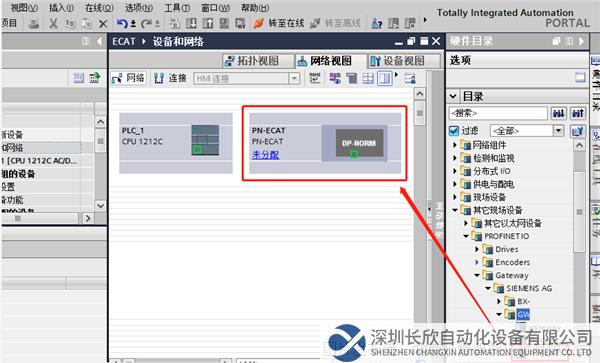

3、找到EtherCAT转Profinet网关模块进行组态；

03 开疆智能EtherCAT转Profinet网关.png

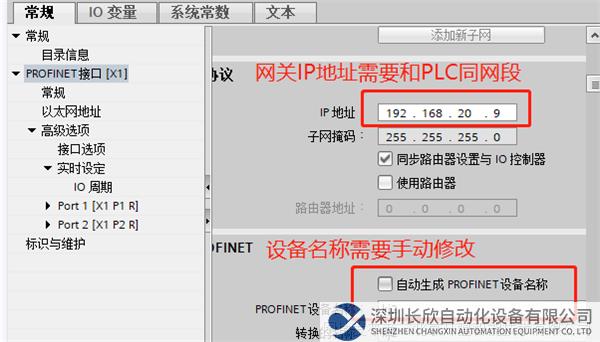

4、设置EtherCAT转Profinet网关的IP地址和设备名称，设备名称需要将自动生成取消勾选并手动输入简短不带有/*-、这类特殊符号；

04 开疆智能EtherCAT转Profinet网关.png

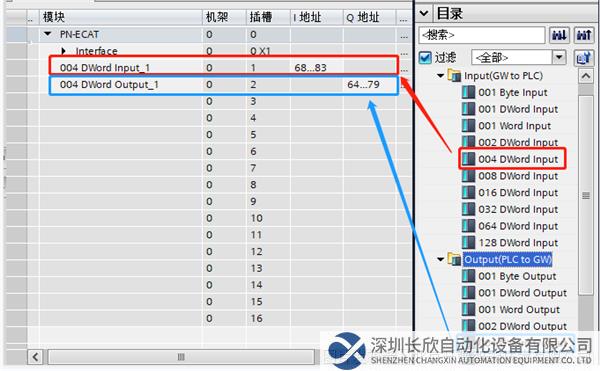

5、设置EtherCAT转Profinet网关的输入输出字节数长度；

05 开疆智能EtherCAT转Profinet网关.png

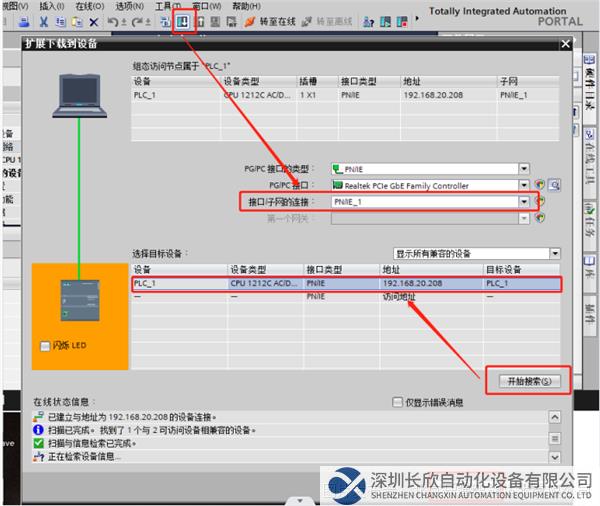

6、下载组态到PLC；

06 开疆智能EtherCAT转Profinet网关.png

7、打开EtherCAT转Profinet网关配置软件进行ECAT设置；

07 开疆智能EtherCAT转Profinet网关.png

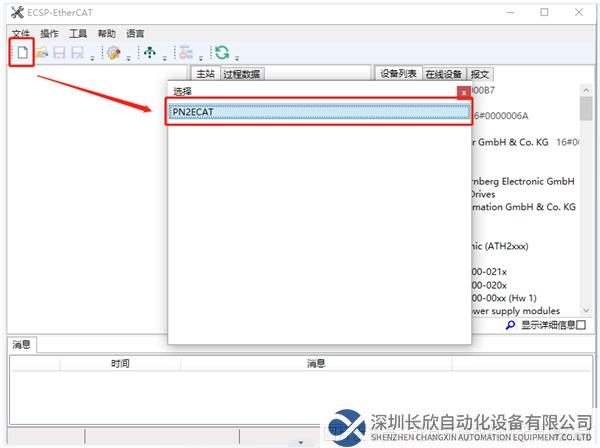

8、新建项目选择PN2ECAT；

08 开疆智能EtherCAT转Profinet网关.png

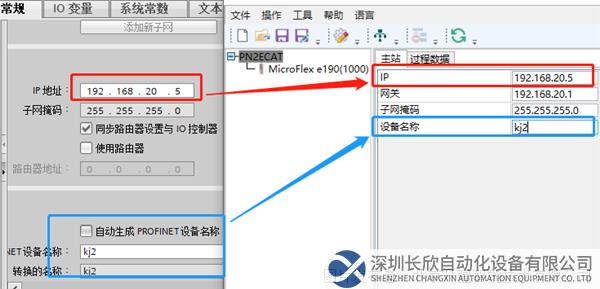

9、配置软件的IP地址和设备名称要和博图一致，左侧博图EtherCAT转Profinet网关IP地址和下方的PROFINET名称要和右侧的配置软件完全一致；

09 开疆智能EtherCAT转Profinet网关.png

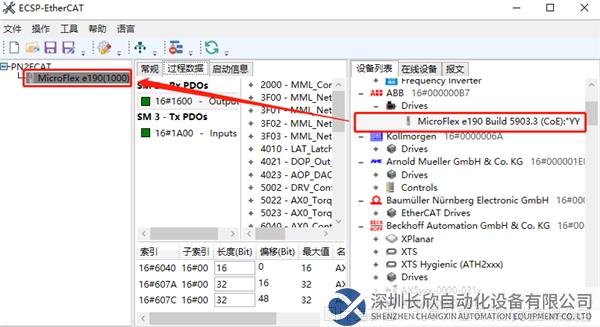

10，在设备列表中查找并选定所需设备；

10 开疆智能EtherCAT转Profinet网关.png

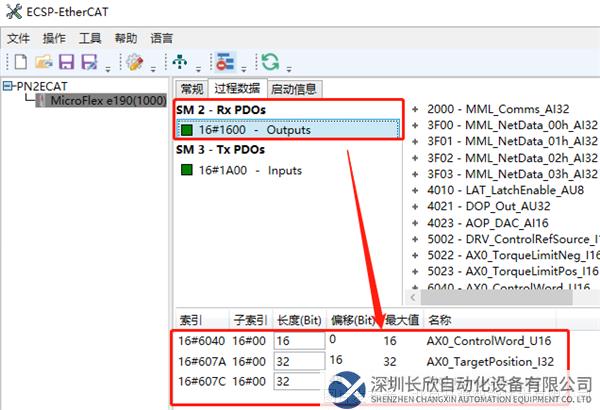

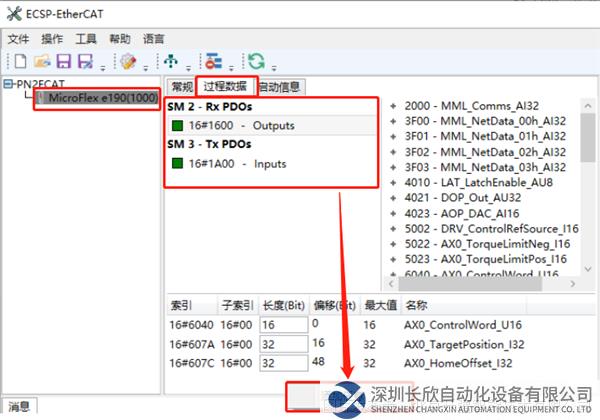

11、对Microflex E190进行参数配置，Sm2-Rx PDOs对应下方所添加的参数；

11 开疆智能EtherCAT转Profinet网关.png

11.1 开疆智能EtherCAT转Profinet网关.png

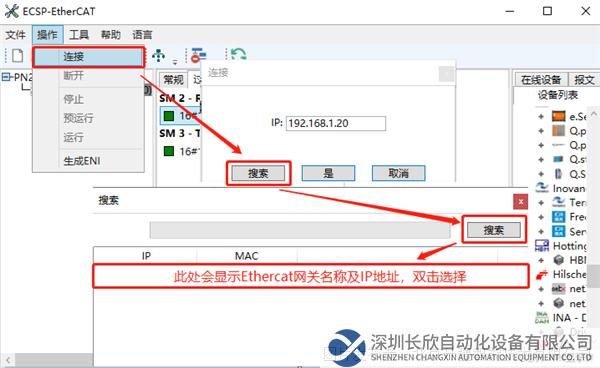

12、配置完成后进行连接步骤；

12 开疆智能EtherCAT转Profinet网关.png

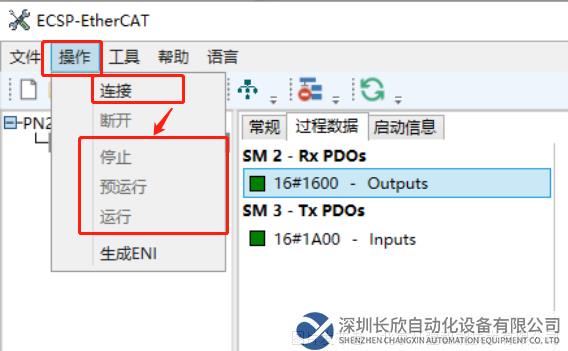

13、点击菜单栏中的操作，再按照下图操作即可；

13 开疆智能EtherCAT转Profinet网关.png

14、直接对对应的I、Q地址读写即可；

14 开疆智能EtherCAT转Profinet网关.png
