ModbusTCP转EtherNetIP网关连接昆仑通态触摸屏案例

文章作者：长欣小编人气：发表时间：2023-05-26 08:55

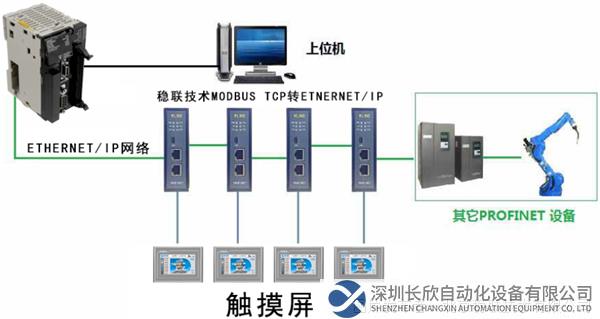

本案例是欧姆龙PLC通过稳联技术ModbusTCP转EtherNet/IP网关连接昆仑通态触摸屏配置案例，所需设备：欧姆龙CP1L型PLC、稳联技术ModbusTCP转EtherNet/IP网关、昆仑通态触摸屏。

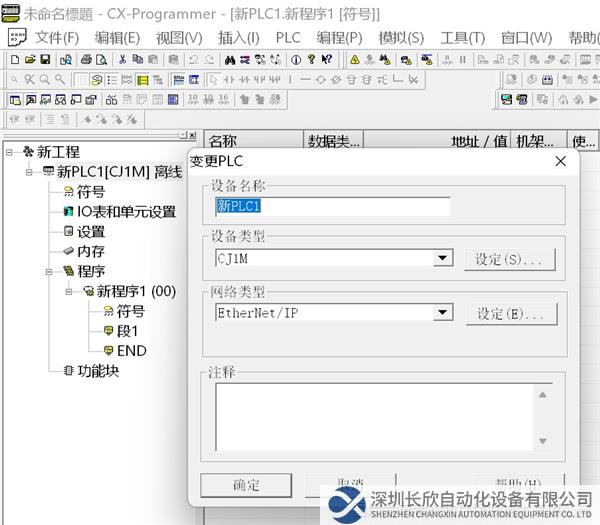

1、使用方法：首先打开欧姆龙PLC软件，添加对应的PLC，设置号设备名称、设备类型、网络类型；


2、然后需要设置主站对应的的IP地址；

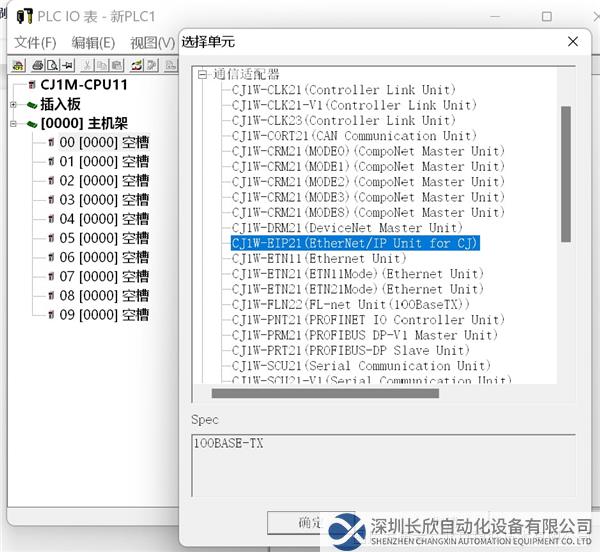

3、选择CPU对应的EIP模块；

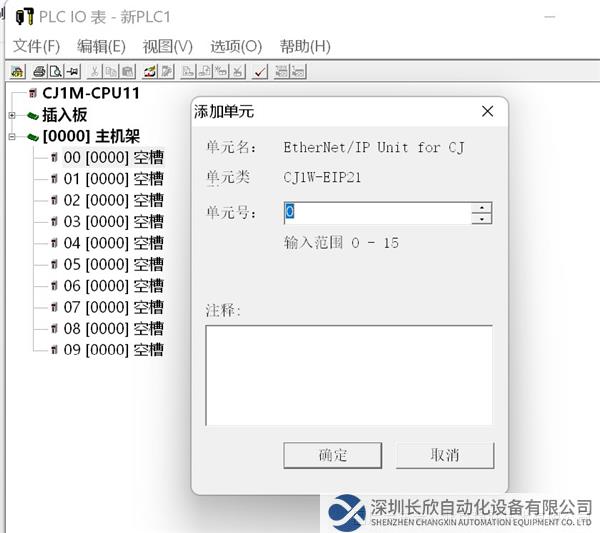

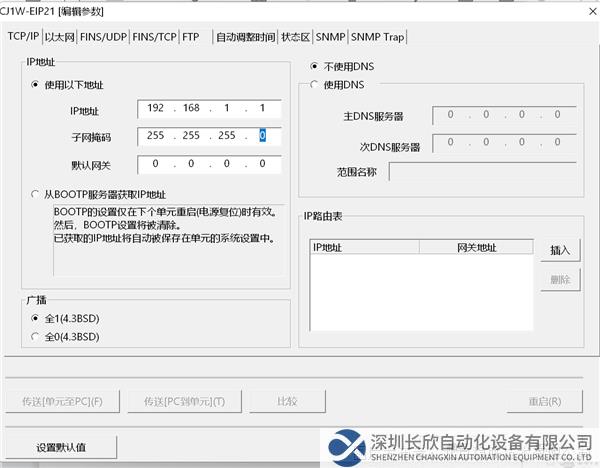

4、设置模块参数，添加单位设置单元号以及相对应的IP地址等；

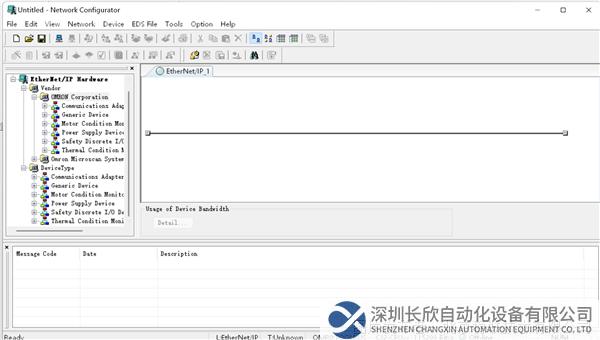

5、设置好对应通道后打开Network Configurator软件；

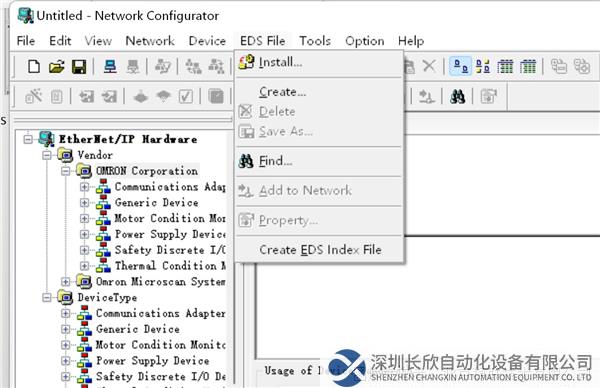

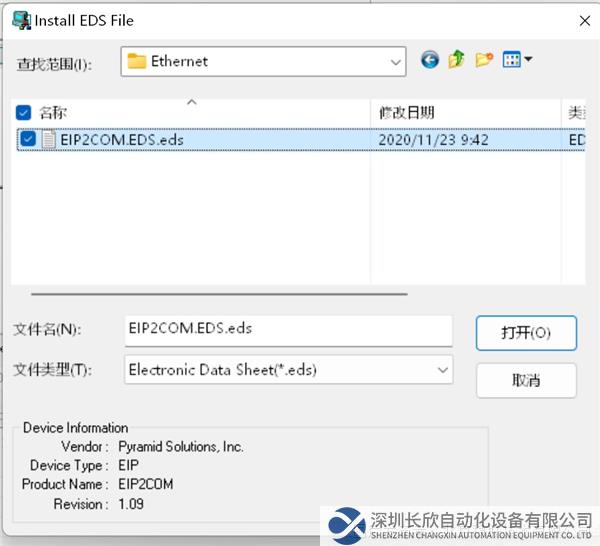

6、安装网关的EDS文件；



7、将设备装入组态并设置好对应IP；


8、设置输入输出的字节数长度；

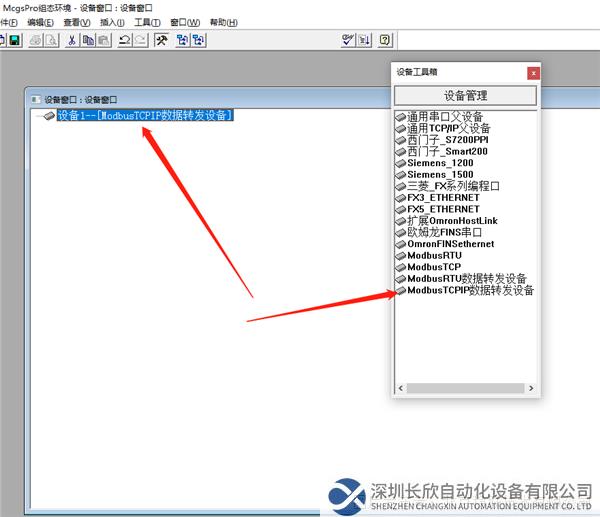

9、下载组态至PLC，打开昆仑通态触摸屏的配置软件，新建一个TCP转发设备；

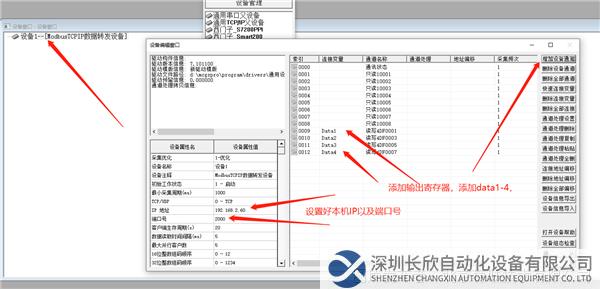

10、然后开始设置转发参数；

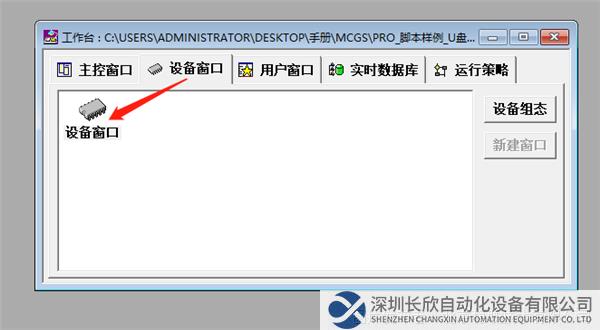

11、点击设备窗口端口号设置为502；

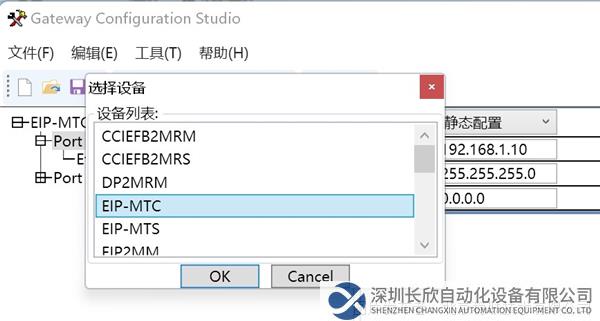

12、然后到此MCGS端已经结束了打开ModbusTCP转EtherNet/IP网关配置软件，选择新建项目，选择EIP-MTC；

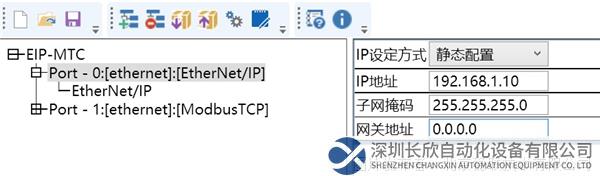

13、设置ModbusTCP转EtherNet/IP网关的EIP侧IP地址；


14、设置ModbusTCP侧的IP地址（与ModbusTCP设备保持同一网段即可）；

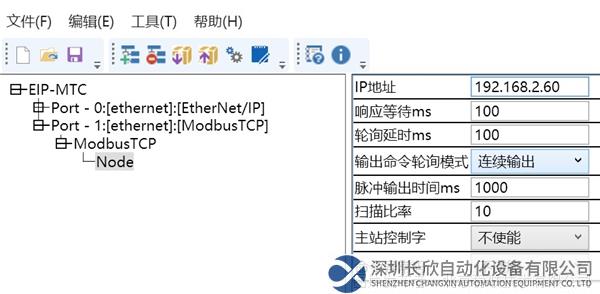

15、添加ModbusTCP服务器的IP地址；

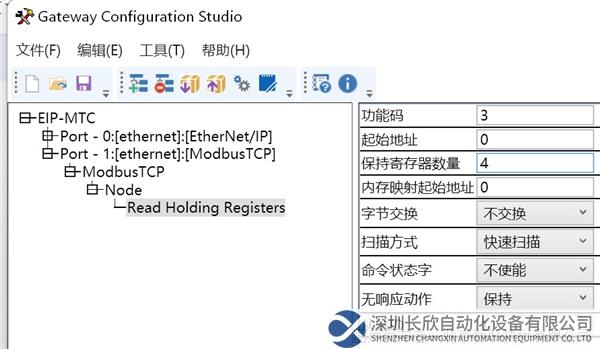

16、添加需要使用到的功能码本例为03功能码读保持寄存器。寄存器读取数量为4，下载配置到ModbusTCP转EtherNet/IP网关后重新上电即可正常使用。
