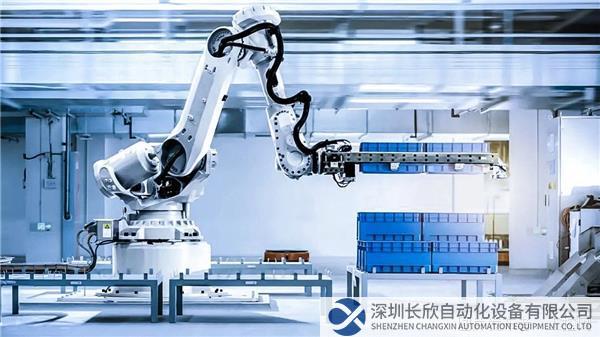

解决方案 | AI+3D视觉引导周转箱/料箱拆垛,大幅提升物流效率

文章作者:长欣小编 人气:发表时间:2022-12-02 10:01

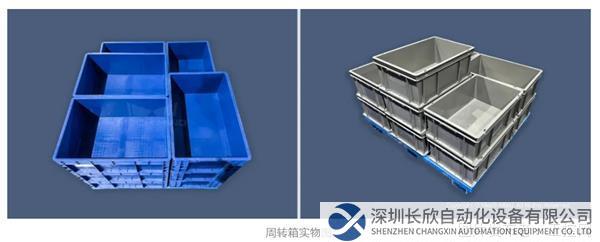

紧密贴合的周转箱正面&底面

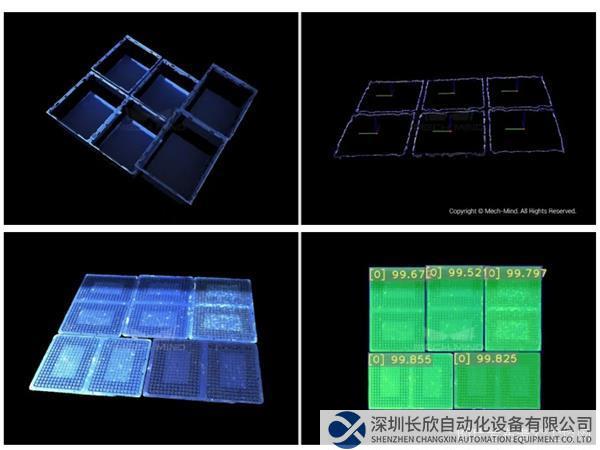

点云图及识别结果图,Mech-Eye DEEP @ 2 m

01


02


03

解决方案及优势

01

方案构成


  • 周转箱/料箱运输到位,PLC/机器人告知视觉系统进行拍照。

  • Mech-Eye对最高层箱体进行拍照,生成完整、细致、清晰的点云数据;Mech-Vision对点云进行处理(点云预处理、模板匹配、位姿矫正等),输出位姿,并根据需求进行箱体尺寸计算、垛型校验;Mech-Viz获取箱体位姿,进行碰撞检测、规划抓取,引导机器人执行拆垛作业。

  • 直到整垛拆完,视觉系统上报拆垛完成信号,等待加料。

02

无惧各类复杂环境 成像清晰完整

  • Mech-Eye多种型号,支持远/中/近不同工作距离;体积紧凑,满足复杂多样的安装环境。梅卡曼德能够根据实际工况为客户提供契合的3D相机及安装方案。确保相机视野完整覆盖拍照区域,点云清晰完整。

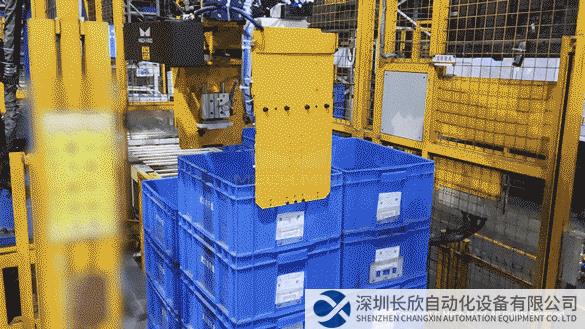

依据现场情况,将相机安装于支架上,保证视野,柔性搬运

先进AI算法应对各种来料形态

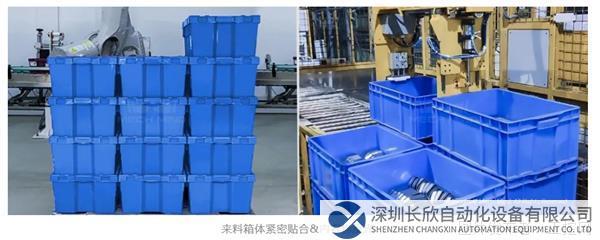

  • 性能强大的机器视觉软件,内置AI算法可应对紧密贴合、一致性差、底面朝上的箱体。内容物反光、外溢等情况亦不影响识别。

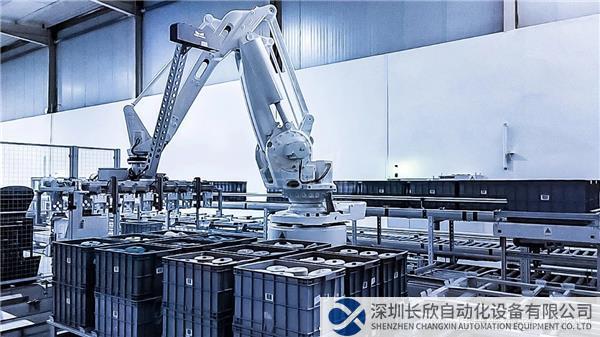

智能程度高物料周转更稳定

  • 可根据来料垛型,智能规划抓取顺序及单次抓取数量。

  • 智能碰撞检测及运动轨迹规划,更好应对现场布局紧凑等问题,提升厂内物料流通稳定性。

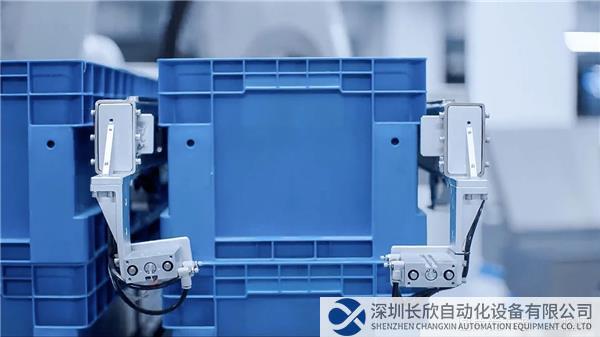

  • 精确识别箱体长、宽,根据识别结果计算箱体尺寸,调节夹具行程;多抓时,视觉系统对箱体间距进行判断,小于设定阈值时报警,避免碰撞发生。


箱体间距判断

应用实例

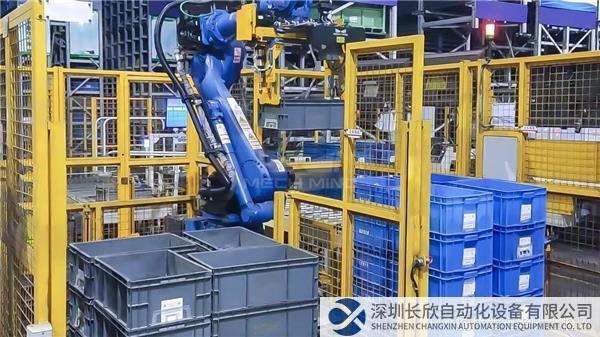

某大型汽配厂| 3D视觉引导周转箱拆垛

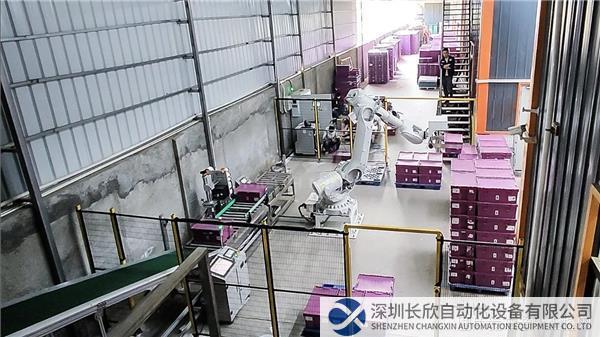

案例现场


3D相机及安装方式:Mech-Eye LSR L,臂载式安装。

满垛尺寸:1200×1260×1470 mm(长×宽×高)。

项目亮点:


  • Mech-Eye DEEP大视野,大景深,支持现场2.4 m的超高垛型。

  • 深度学习算法可应对周转箱壁薄、紧密贴合、箱内零件干扰等情况。

  • 可应对不同时段、不同强度的环境光干扰。
