持续上新！华北工控机器视觉系列嵌入式计算机产品方案

伴随着新一代信息技术的飞速发展和中国制造业转型升级需求的爆发，国内机器视觉行业迎来了发展的黄金期，凭借更高的自动化水平和柔性生产能力，应用场景从最初的汽车制造领域已扩展至如今的3C电子、制药、纺织、印刷、食品包装等多个领域，为用户提供高效率高精度的识别、测量、检测等功能服务。

华北工控作为工业自动化行业专用嵌入式计算机产品提供商，瞄准机器视觉这一前沿智能制造技术也进行了积极探索和持续布局。

图源：千库网

截至目前，华北工控已经打造了支持机器视觉系统应用的，包括X86架构和ARM架构多样化嵌入式主板和嵌入式准系统/整机产品，可服务多行业领域客户！

01机器视觉系统专用嵌入式主板方案

华北工控提供适用于机器视觉系统的多样化嵌入式主板方案，包括标准ATX主板、3.5寸板、Mini-ITX主板等。产品支持搭载英特尔、恩智浦等平台处理器，并支持客户按需定制版型、功能接口、配件、操作系统、产品驱动、安全软件等。

/ ATX-6992SY /

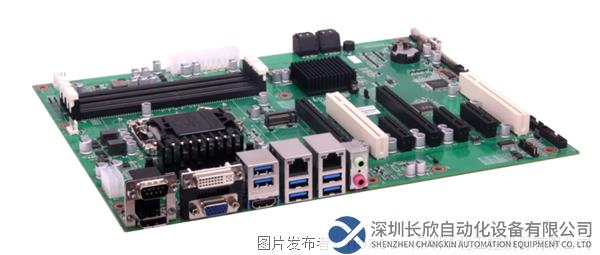

华北工控ATX-6992SY嵌入式主板，提供卓越的计算与图形性能，集成丰富的I/O功能接口，适用于工业视觉检测、物流自动分拣、视频监控识别等机器视觉应用场景。产品主要性能如下：

支持Intel 8/9代 Core i3/i5/i7/i9 LGA1151处理器和Intel Q370/Z390芯片组；

4*SATA，支持SATA3.0；

支持DDR4 2133/2400/2666MHz，4*UDIMM双通道内存插槽，整板最高可达128GB；

1*HDMI、1*DVI、1*VGA、1*DP；

2*LAN、8*USB2.0、6*USB3.0、6*COM；

1*M.2（MKEY 2280 PCIE X4/SATA信号）；

5*PCIE(2个PCIE16X槽8X信号；3个PCIE4X插槽4X信号)，2*PCI；

支持看门狗功能，支持Windows 10/11、Linux操作系统；

尺寸为305mm x 244mm。

/ EMB-3112 /

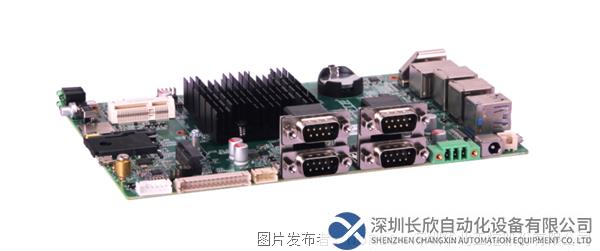

华北工控3.5寸板EMB-3112，具有高性能计算和良好的图形处理性能、高速网络通讯和多重扩展能力，可助力机器视觉在工业、医疗等多领域的应用。产品主要性能如下：

支持Intel Atom® x6000E Series系列处理器；

支持DDR4-3200/2400MHz，1*SODIMM内存插槽，最大可支持32GB；

1*SATA3.0，1*M.2 M-KEY 2242 NVME PCIEX2/ SATA协议可选；

1*DP，1*HDMI，1*LVDS；

2*LAN，4*USB2.0，4*USB3.0，6*COM；

1*M.2 E-KEY 2230 WIFI/BT；

支持看门狗功能，Windows 、Linux操作系统；

尺寸为146mmx 102mm。

/ EMB-7511 /

华北工控ARM嵌入式主板EMB-7511，具有强大的数据运算能力、多媒体功能，丰富的功能接口设计及高可靠性，支持边缘计算、机器视觉等多领域应用。产品主要性能如下：

支持NXP i.MX8M Plus处理器，内置2.3 TOPS算力的高性能NPU，主频高达2.0GHz；

板载4GB LPDDR4内存，可选6G/8G内存；

1*eMMC最大支持128GB ，1*TF；

1*HDMI、1*LVDS；

1*LAN、2*USB3.0、4*USB2.0、5*COM；

支持板载Wifi蓝牙、板载GPS+北斗导航；

1*Mini-PCIe，1*FAN；

支持看门狗功能，支持Android、Linux操作系统；

尺寸为125mm x 185mm。

02机器视觉系统专用嵌入式准系统/整机方案

华北工控提供适用于机器视觉系统的多样化嵌入式准系统/整机方案，包括多网口嵌入式准系统、多U口嵌入式准系统和无风扇工业整机等。产品支持搭载英特尔、恩智浦等平台处理器，具备工业级坚固耐用特性，并支持客户按需定制整机结构、系统组装、产品驱动、安全软件等。

/ EPC-3130M-A10 /

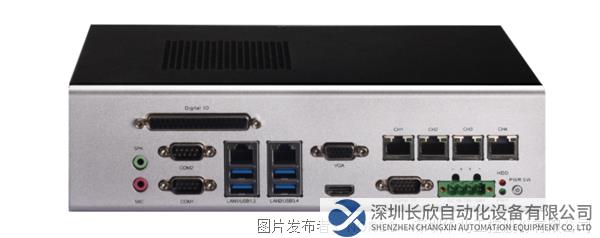

华北工控EPC-3130M-A10工业整机，高算力、大内存、丰富接口、坚固耐用，是机器视觉等需要高性能计算与图形处理、多重扩展等应用场景下的理想选择。产品主要性能如下：

支持Intel 10代Core i3/i5/i7 LGA1200处理器和Intel H420E/Q470E芯片组；

支持DDR4-2400/2666/2933MHz，2*SO-DIMM内存插槽，最大支持64GB；

2*SATA，支持SATA3.0；

1*VGA、1*HDMI、1*DP；

6*LAN、6*USB3.0、4*USB2.0、6*COM；

1*M.2 2280 KEY M(Q470E 支持PCIE X4的 SSD,H420E 支持SATA的SSD)；

1*M.2 2230 KEY-E WLAN/BT(Q470E支持PCIE/USB信号)；

支持看门狗功能，支持Windows 10/11、 Linux操作系统；

主动散热设计，具备宽温、抗震、抗干扰等坚固耐用特性；

尺寸为230mm x 190mm x 90mm (W x D x H)；

支持桌面、壁挂安装。

/ BIS-6665I-C10 /

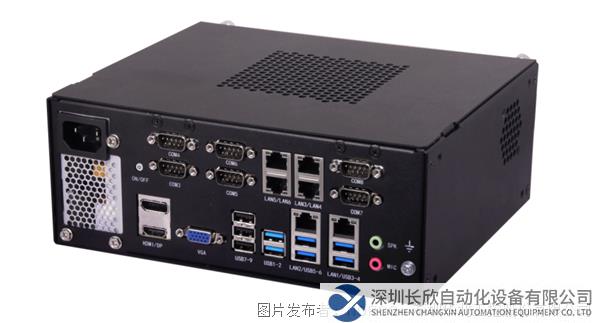

华北工控BIS-6665I-C10嵌入式准系统，提供增强的计算性能、高速存储能力和丰富的I/O功能接口设计，是专为机器视觉行业打造。产品主要性能如下：

支持Intel 8/9代 Core i3/i5/i7/i9 LGA1151处理器和Intel H310芯片组；

支持DDR4-2400/2133Mhz，2*SODIMM内存插槽，整机最大支持64GB；

1*SATA，支持SATA3.0；

1*VGA、1*HDMI；

6*LAN、4*USB3.0、5*USB2.0、6*COM；

2*Mini-PCIe，其中一个可支持WiFi/mSATA，另一个支持3G/4G/Wifi；

支持8*隔离DIDO，支持LPC/USB扩展32路隔离DIDO；

支持看门狗功能，支持Windows 10、 Linux操作系统；

主动散热设计，具备宽温、抗震、抗干扰等坚固耐用特性；

尺寸为260mm x 176.3mm x 70mm(W x D x H)；

支持桌面、壁挂安装。

/ BIS-6380ARA-A10 /

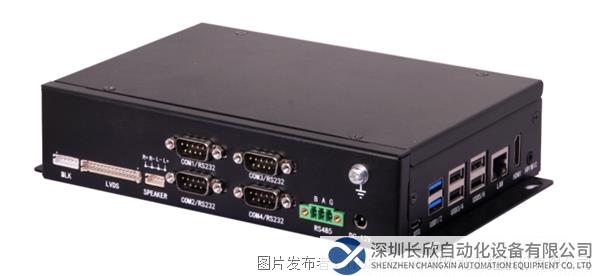

华北工控BIS-6380ARA-A10嵌入式准系统，支持两种主板方案可选，性能强悍，防护等级高，适用于机器视觉等多种智能制造场景。产品主要性能如下：

搭载EMB-7538主板，支持Rockchip RK3399处理器。搭载EMB-7511主板，支持i.MX8M Plus处理器；

搭载EMB-7538主板，支持板载4GB LPDDR4内存，可选2GB。搭载EMB-7511主板，支持板载4GB LPDDR4内存，可选6GB/8GB；

1*eMMC最大支持128GB，1*TF；

1*HDMI，1*LVDS；

1*LAN，2*USB3.0，4*USB2.0，4*COM；

1*Mini-PCIe，支持板载Wifi/蓝牙，板载GPS+北斗导航；

支持看门狗功能，Android、Linux操作系统；

被动散热设计，低功耗，具备抗震、防尘、防潮等坚固耐用特性；

尺寸为131mm× 212mm× 45mm(W×D×H)；

支持桌面/壁挂安装。
