极致双核A7国产处理器，米尔核心板零售价低至79元！

近年来，中国的芯片产业发展势头迅猛，国产芯片公司不断推出新产品，让中国的芯片产业发展迎来了新的高度。米尔2022年推出全志国产处理器T507核心板，取得良好的市场反响，这款车规级处理器广泛应用于能源电力、PLC控制、物联网网关、医疗器械、商业显示等行业。此次米尔与全志再度合作，推出国产低成本双核A7处理器——T113-S3的核心板和开发板，这款MYC-YT113S3核心板价格低至79元！

国产低成本，核心板低至79元

米尔基于全志T113-S3核心板，它的特色在于不仅限于国产化、性价比高，还打破零售核心板100元界限，同时具有双核Cortex-A7+HiFi4 DSP多核异构工业级处理器，比同类百元左右的核心板具备更高的性价比和性能。此外，米尔核心板零售价仅79元，在市场上更具优势。

极致双核A7国产处理器

T113-S3是全志科技一款高性价比、入门级嵌入式处理器。T113-S3处理器配备2*Cortex-A7，主频最高1.2GHz，支持视频编解码器、内置128M DDR3。支持H.265/H.264 1080P@60FPS视频解码、JPEG/MJPEG 1080P@60FPS视频编码，具有丰富多媒体接口MIPI-DSI/RGB/LVDS/Parallel CSI，支持1080P@60FPS显示；此外摄像头接口（Parallel-CSI）、显示器接口（MIPI-DSI/LVDS/RGB）、USB2.0接口、CAN接口、千兆以太网等接口，适用于物联网网关、商业显示、能源电力、工业控制、医疗器械等场景。

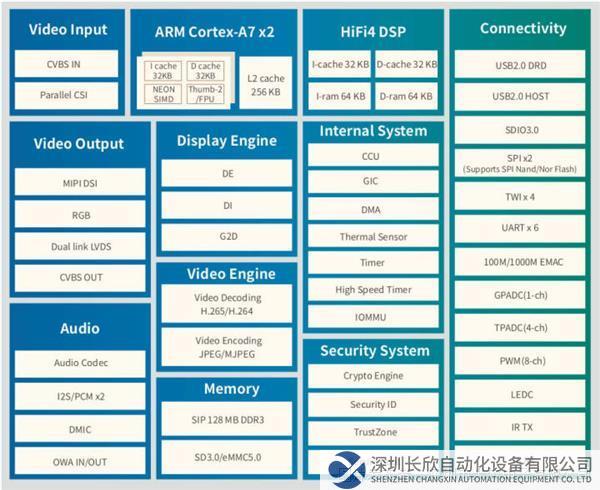

图片全志科技T113-S3处理器框图

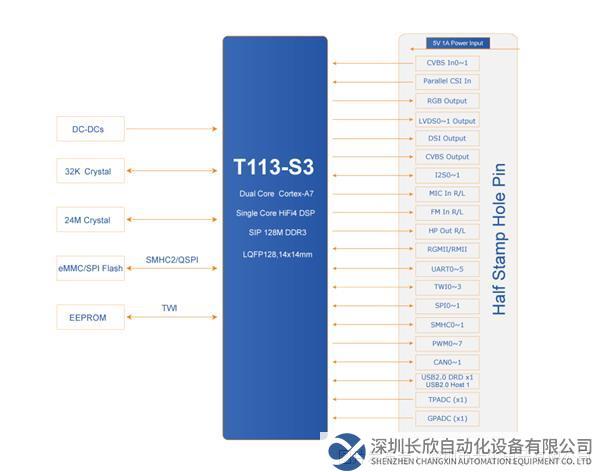

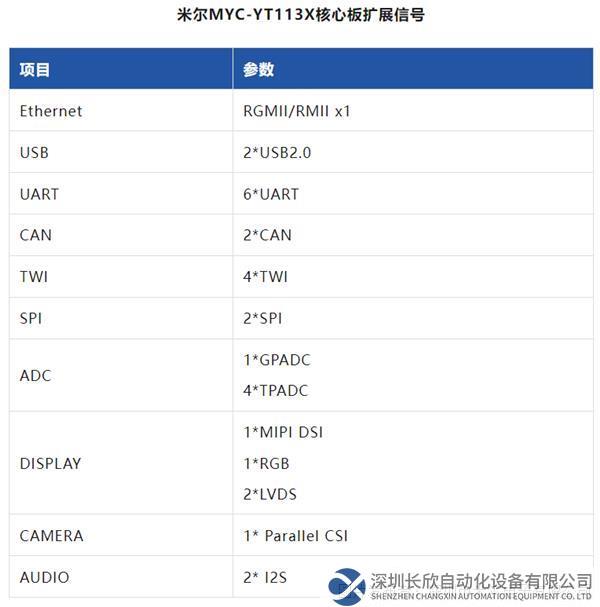

米尔T113-S3核心板接口资源图

140PIN邮票孔设计，6层高密度PCB

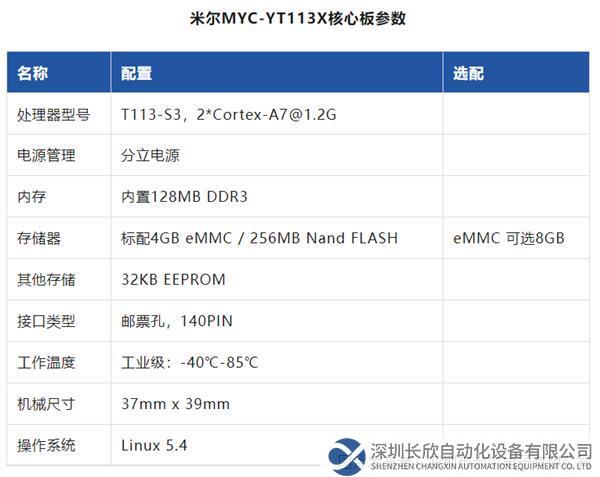

米尔基于T113-S3处理器的核心板，采用高密度高速电路板设计，在大小为37mm*39mm板卡上集成了T113-S3、Nand Flash/eMMC、E2PROM、分立电源等电路。并通过邮票孔引出信号和电源地共计140PIN，这些信号引脚包含了丰富的外设资源。

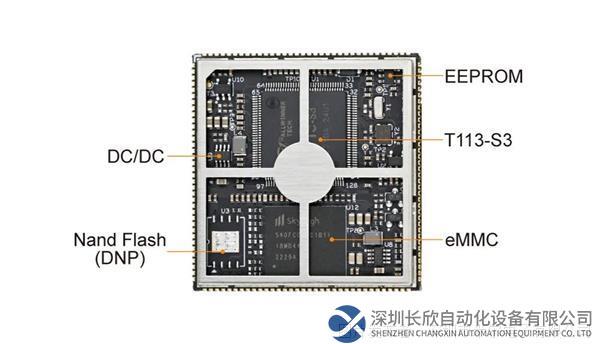

米尔T113-S3核心板

符合高性能智能设备的要求

MYC-YT113X具有非常严格的质量标准、超高性能、丰富的外设资源、高性价比、长供货时间的特点，适用于高性能智能设备所需要的核心板要求。为保证产品的质量，经过严苛的测试，确保产品品质。

米尔T113-S3核心板测试图

丰富开发资源

米尔MYD-YT113X提供丰富的软件资源以帮助客户尽快实现产品的开发。在产品发布时，您可以获取全部的Linux BSP源码及丰富的软件开发手册。

米尔T113-S3的核心板，随同开发套件MYiR提供了丰富的软件资源以及文档资料。软件资料包含但不限于U-boot、Linux、所有外设驱动源码和相关开发工具。文档资料丰富，MYiR旨在为开发者提供稳定的参考设计和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。

米尔T113-S3开发资源

配套开发板，助力开发成功

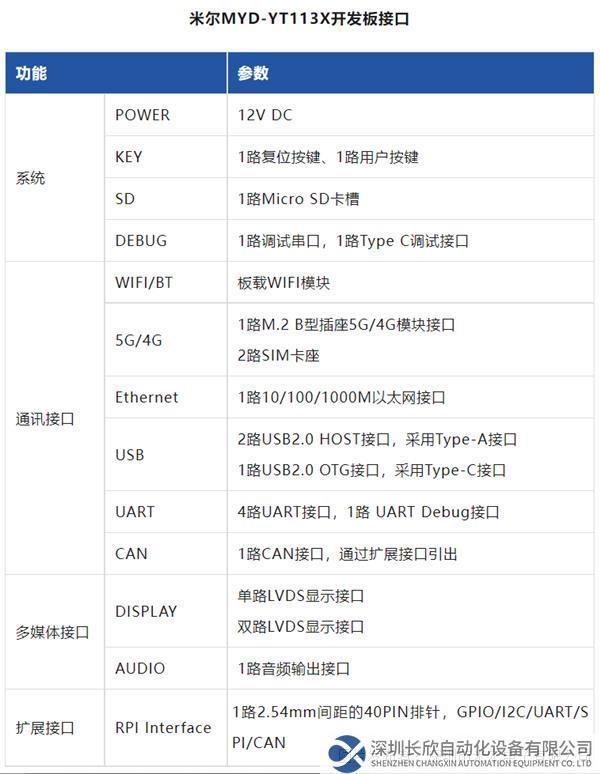

米尔基于T113-S3处理器的核心板配套开发板，采用12V/2A直流供电，搭载了千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路USB2.0协议的WIFI模块、1路单通道LVDS显示接口、1路双通道LVDS显示接口、1路音频输入输出接口、2路USB HOST Type A、1路USB OTG Type-C接口、1路USB debug Type-C接口、1路Micro SD接口、1路兼容树莓派扩展接口。

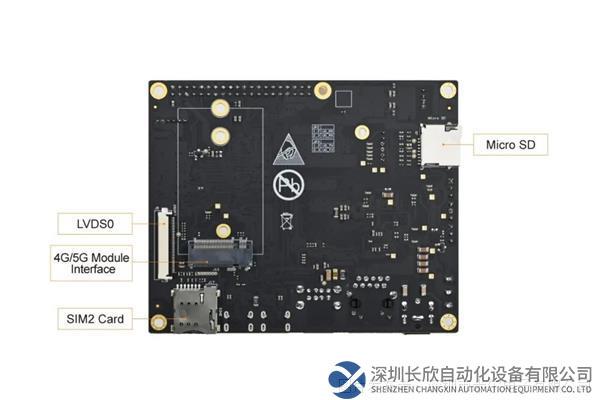

米尔基于T113-S3处理器的开发板图
