倍讯科技-Modbus485转Profinet网关连接ADL400电能表

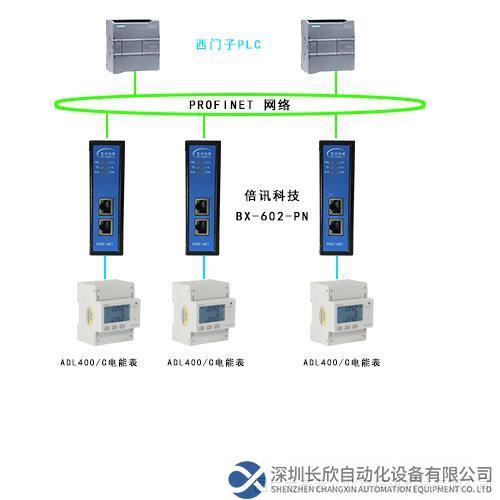

本案例是某现场是通过Modbus485转Profinet网关连接西门子1200plc与ADL400/C电能表的配置案例。应用设备为西门子1200PLC，倍讯科技Modbus485转Profinet网关以及ADL400/C电能表、电脑一台。

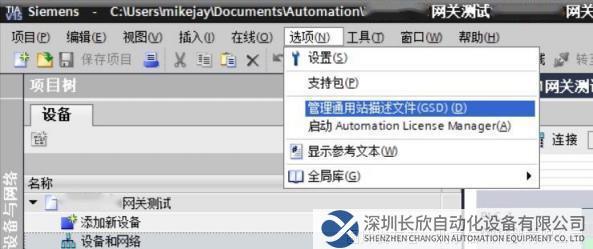

1、首先从西门子组态安装GSD文件开始，选择GSD所在文件夹，勾选并安装。（GSD所在文件夹名不要含有中文和“*.#”这类字符，不然会导入失败）；

2、选择Modbus485转Profinet网关；

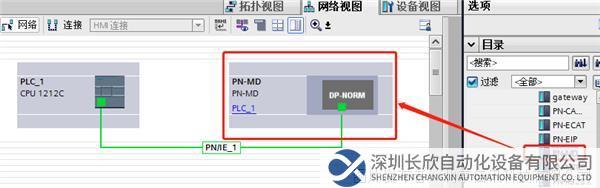

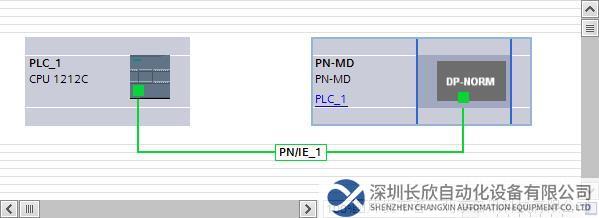

3、将Modbus485转Profinet网关配置到网络中；

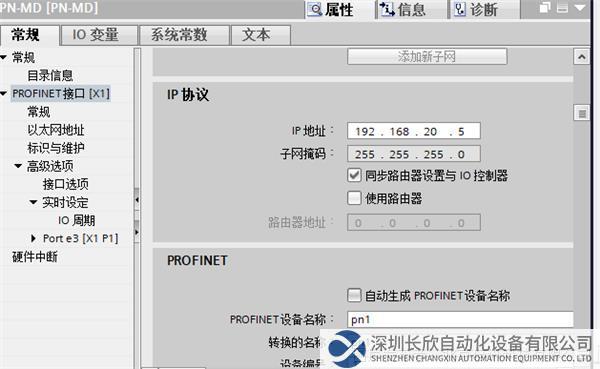

4、将Modbus485转Profinet网关在Profinet网络中的设备名称与IP地址进行设置；

5、确认保护器用到参数的总数据量，在组态中添加相对应的数据长度，配置了8个寄存器 (16个字节的输入、输出) ；

6、组态设置完成后下载到PLC中，从站的通讯应用格式说明见下图所示，读数据(功能码 03)，此功能可以让用户获得记录的数据和设备采集及系统参数。下表中是从一号机读1个采集到的数据；

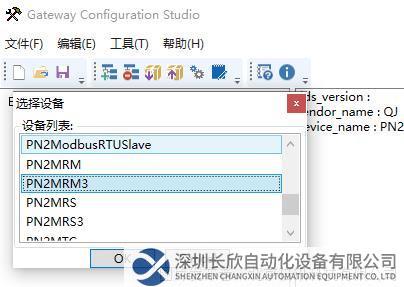

7、由以上案例可见，从站功地址为1，能码为03，读取的寄存器数量为 1个，而后即可开始Modbus485转Profinet网关的配置，首先打开软件新建项目选择如图所示；

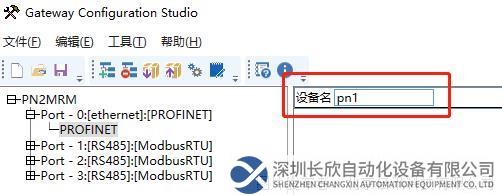

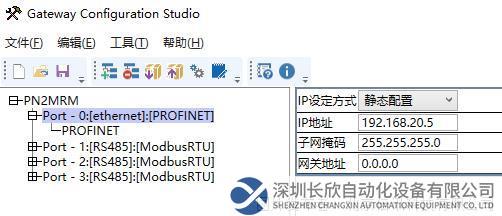

8、配置Modbus485转Profinet网关的 IP 地址与设备名称要与组态软件中保持一致；

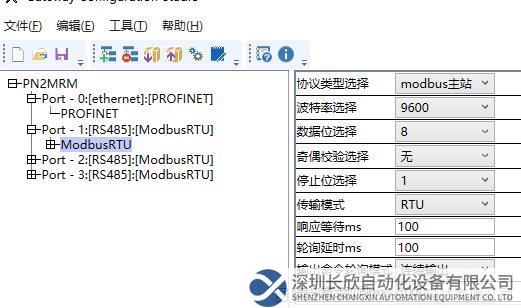

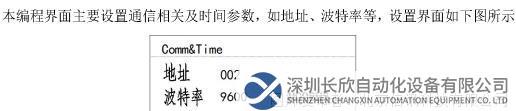

9、设置 485 的参数要和从站一致，本例为波特率 9600，8 个数据位， 1 个停止位无校验 (注意：如果校验位不是无校验那么数据位请选择 9，输出命令轮询模式可根据需要选择单次发送，连续发送，脉冲发送等) ；

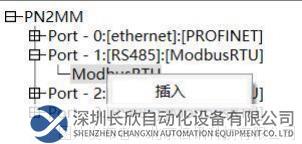

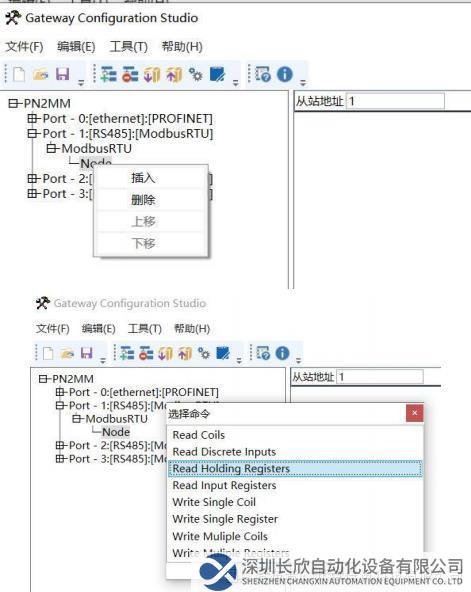

10、在 ModbusRTU 出选择插入节点；

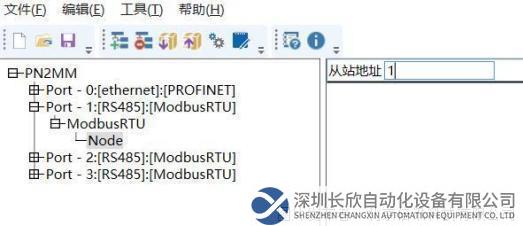

11、地址填写从站地址 1；

12、在Node 处插入功能码；

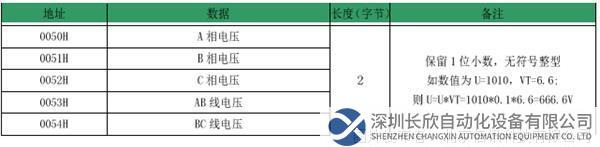

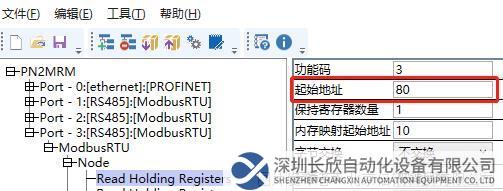

13、根据手册地址所示，0500H换算成十进制为80,那么从站起始地址为80。可在右边功能码处确定选择是否正确；

14、内存映射起始地址与博图中的 IQ 地址相对应，本例中 I 地址为 68-83，若地址为 0 寄存器地址 256 号的数据 就会映射到 IW68 后面数据依此往后按顺序排列、需要注意的是，配置完设备名称和 IP 下载到Modbus485转Profinet网关后，需要重新上电配置才会生效。
