Modbus485转Profinet网关连接NB+30S电动机智能保护器

本案例控制的主要对象是ZNB+30S电动机智能保护器各项参数的显示与报警。主PLC选用的是西门子CPU，通过Modbus485转Profinet网关模块监控数据并控制现场设备。设备采用ZNB-30S电动机智能保护器，将马达保护器接入西门子 PLC 的网关，采用稳联技术Modbus485转Profinet网关，以下内容为Modbus485转Profinet网关配置过程。

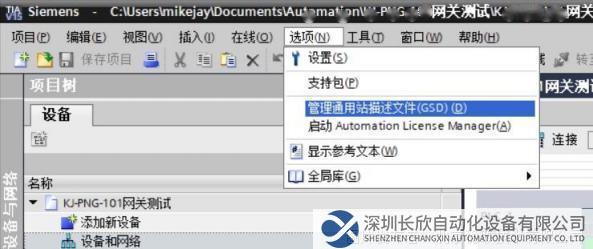

1、首先将Modbus485 转 Profinet网关的GSD文件，拷贝放到任意位置，在博图中建立新项目“网关测试”并进入设备和网络，选择管理通用站描述文件后安装 GSD 文件；

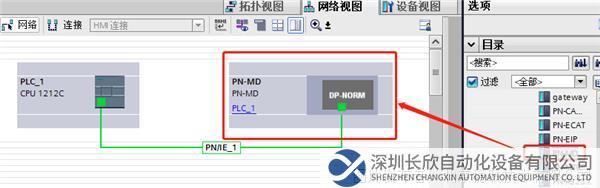

2、选择Modbus485转Profinet网关；

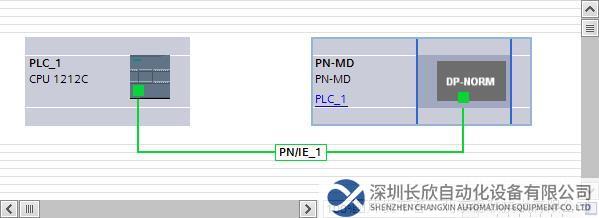

3、将Modbus485转Profinet网关配置到网络中；

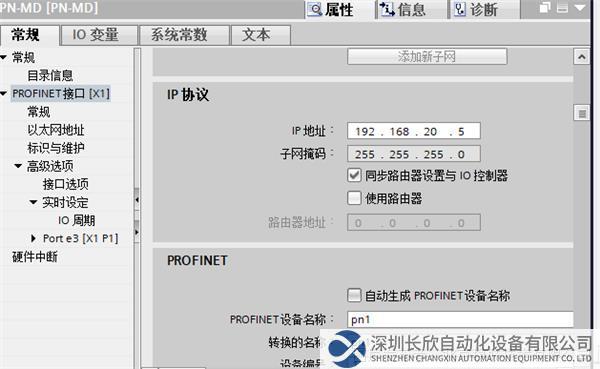

4、将Modbus485转Profinet网关在Profinet网络中的设备名称与IP地址进行设置；

5、确认保护器用到参数的总数据量，在组态中添加相对应的数据长度，配置了8个寄存器(16个字节的输入和输出)；

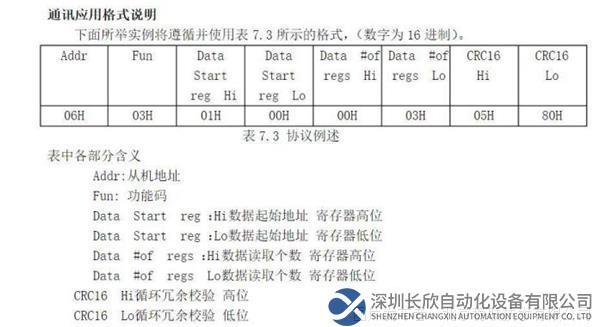

6、组态设置完成后下载到PLC中，从站的通讯应用格式说明见下图所示；

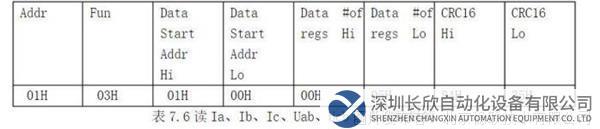

7、查询数据帧，读数据(功能码 03)，此功能可以让用户获得记录的数据和设备采集及系统参数，下表中是从一号机读5个采集到的数据，在装置中的地址分别是0100H-0104H；

8、由以上案例可见，从站功地址为1，能码为03，读取的寄存器数量为5个，而后即可开始Modbus485转Profinet网关的配置，首先打开软件新建项目选择如图所示；

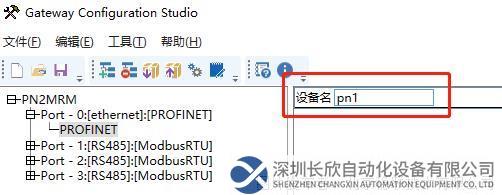

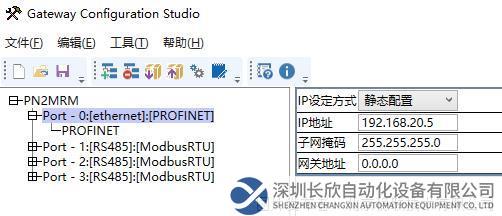

9、配置Modbus485转Profinet网关的IP地址与设备名称要与组态软件中保持一致；

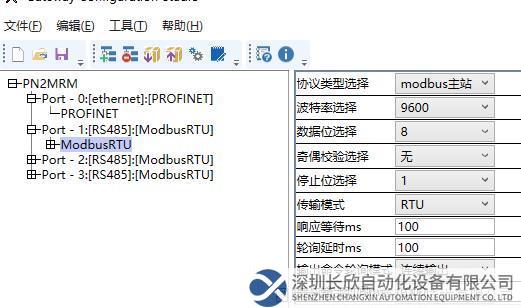

10、设置 Modbus485 的参数要和从站一致，本例为波特率 9600，8 个数据位，1个停止位无校验 (注意：如果校验位不是无校验那么数据位请选择9，输出命令轮询模式可根据需要选择单次发送，连续发送，脉冲发送等) ；

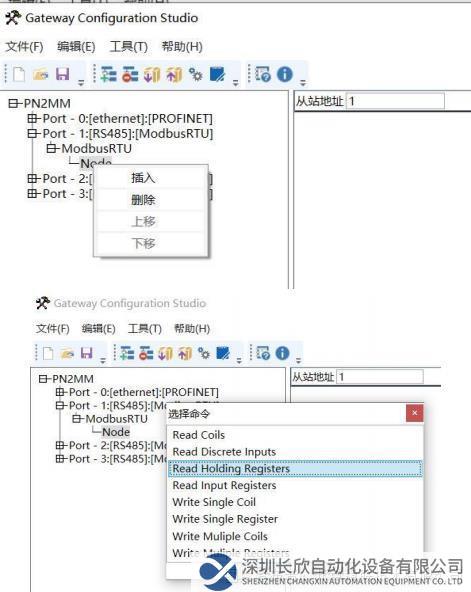

11、在 ModbusRTU出选择插入节点；

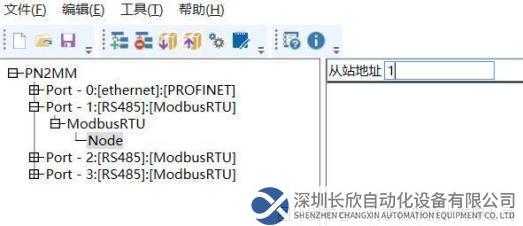

12、地址填写从站地址1；

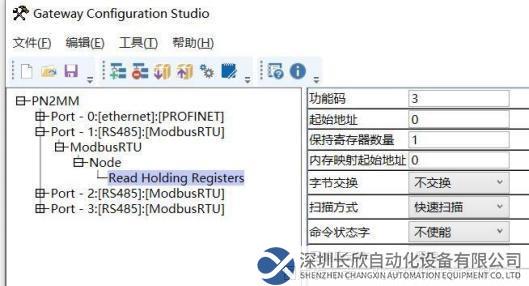

13、在Node处插入功能码；

14、可在右边功能码处确定选择是否正确；

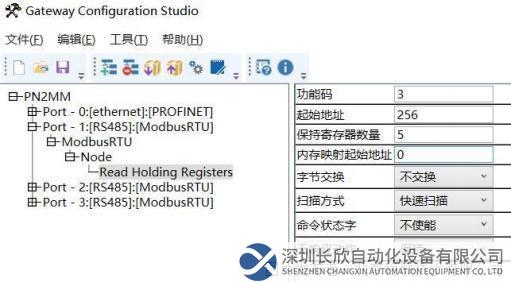

15、手册中范例起始地址为 100H，需换算成 10 进制地址为 256，填入连续读取的5 个地址的数据；

16、内存映射起始地址与博图中的IQ地址相对应，本例中 I 地址为 68-83，若地址为0寄存器地址256号的数据就会映射到IW68,后面数据依此往后按顺序排列，需要注意的是，配置完设备名称和IP下载到Modbus485 转 Profinet网关后，需要重新上电配置才会生效。
