应用案例丨光电传感器3030系列快速、可靠地识别血液测试管瓶盖的位置

某家用于体外诊断的自动化实验室设备供应商利用Contrinex 模拟3#30系列光电传感器的长工作距离和高分辨率来检测1mm的信号弹跳，以指示试管上瓶盖的位置。

客户价值

• 经济、快速、绝对可靠;

• 非接触操作，因此不受机械磨损的影响;

• 卓越的性能与小尺寸相结合;

• 使用寿命长;

• 传感器已准备好，易于使用;

• 解决方案的灵活性;

产品优势

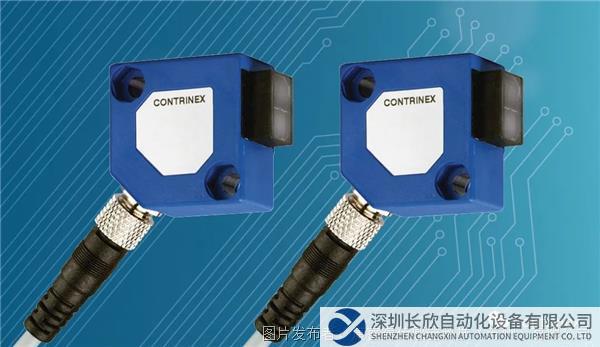

△LRS-3030-103

• 长工作距离和高分辨率；

• 防护等级IP67;

• 在检测精度、速度和频率方面表现优异；

客户应用

一台新机器的工作是将试管放在架子上。为了实现这一目标，散装的试管被分别放在一个传送带上，然后被推入样品架。试管以正确的方式进入架子是非常关键的。密封每个小试管的盖子必须在最上面。然而，这些试管在输送线上的方向是随机的，有时盖子在右边，有时在左边。血液试管的形状和材料使得测量它们很有问题。它们是圆形的、透明的，里面充满了不同数量的液体。轮廓不清晰，缺乏平面。这些都是对大多数测量原理的重大挑战。然而，客户寻求的不是基于费力和昂贵的摄像系统或轮廓扫描仪的解决方案，而是一种能够快速、可靠地提供结果，同时又经济的方法。

客户的解决方案

Contrinex 防护等级为IP67的3030系列模拟量式光电传感器提供了适合这种医疗环境的解决方案。

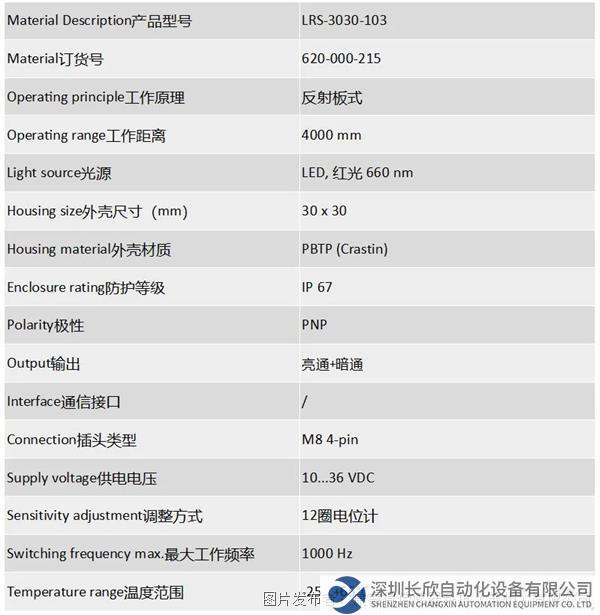

△LRS-3030-103参数

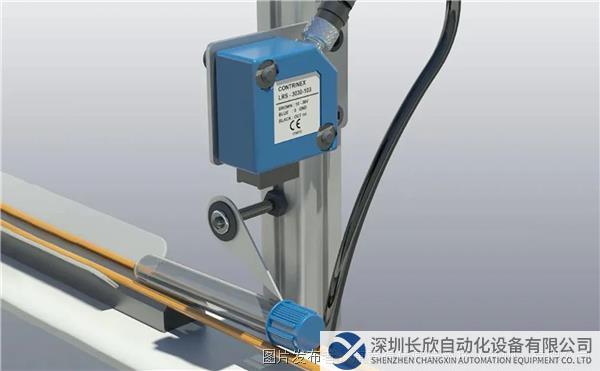

躺在传送带上的试管在一个轻质杠杆下通过。它追踪着试管的轮廓，相应地上升或下降。杠杆面向光电传感器的一面是一个平面，保证了可靠的测量。传感器通过其在测试管上方1mm的高度来检测所安装的盖子。每隔20毫秒，控制器对来自传感器的模拟量信号进行轮询，并以数学方式确定帽子的位置。根据这一测量结果，机器将测试管转到正确的方向并将其推入机架。没有盖子的试管被传感器识别为错误，因为无法检测到明显的弹跳。在这种情况下，机器将被停止。这种方法允许设备每秒钟处理一个方向正确的测试管。

Contrinex 带模拟量输出的光电传感器非常适合测量绝对距离值。使用背景抑制技术，模拟量光电传感器能产生一个可精确校准并与目标物和传感器之间距离成比例的信号。用户可以选择电流或电压信号，与所有当前的控制系统兼容。
