应用案例丨高分辨率模拟量电感式传感器测量移动纺织网的厚度

在纺织品和织物的制造过程中，织物形成后需立即测量材料的厚度，以便对生产过程进行实时调整。瑞士生产的纺织专业试验机需要一个高精度的传感器来测量一个连续生产的板材厚度，移动速度高达 5m/s（16.4 fps）。

测量所需的整个宽度纺织网长达4米（13英尺）宽。一个横轴位于一个固定的滚轮上方；一个传感头，安装在车厢上，在穿过滚筒时测量宽度。高精度传感器必须提供实时的测量范围在 0～4mm 与分辨率为 0.02mm 或更好。

高频率的测量也需要适应速度和宽度的移动。连续的模拟输出非常必要必要，因为传统的数字传感器不提供所需的分辨率。

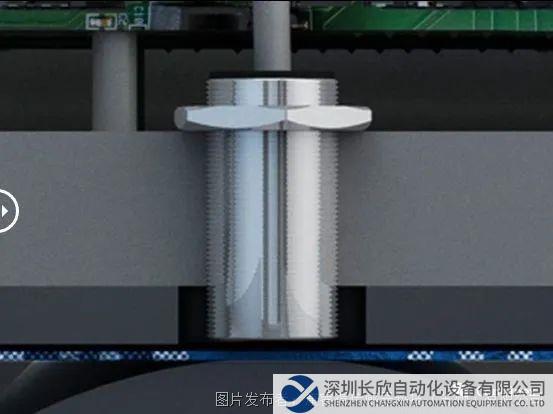

Contrinex 模拟量输出电感式传感器具备高精度，并提供连续的电压或电流输出；范围是此应用的理想选择。准齐平式镀铬黄铜阀体和 PBTP 感应面，M18 尺寸的传感器可以感应距离为 10mm 在 µ 米范围内的分辨率。

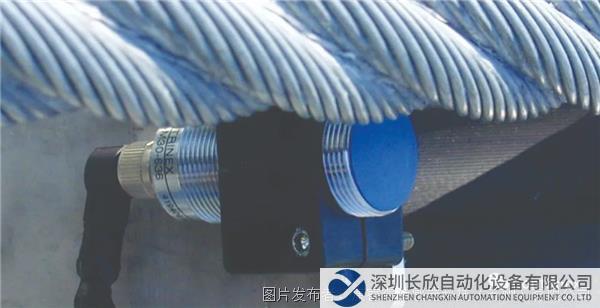

将传感器安装在传感头上，通过网格来回快速移动，通过网格的材料感知它在滚筒上的运动。它测量的传感面距离从头部的底面到滚筒表面的已知距离，并提供一个精准的校准，线性，范围在 0～10V 或 4～20mA 输出。

这款 Contrinex 电感传感器有一个密封的电缆接口，确保在长时间运行期间的插拔能力，并通过柔性 PUR 护套电缆连接到设备的控制系统。使用自定义配置的软件界面，输出数据以数字和图形方式显示在 PC 屏幕上，允许在必要时对生产过程进行实时调整。

Contrinex 模拟量输出传感器提供具有成本效益的解决方案，可满足客户对具有出色分辨率的高速精确测量的要求。

△用于位置控制的距离监视

机床、包装、物流、物料搬运、纺织、印刷、金属分拣、质量控制、振动监测。
