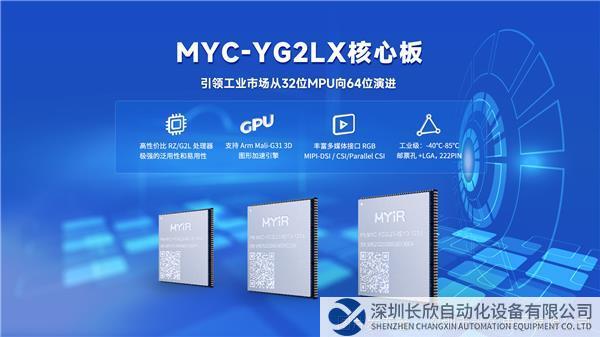

(Woodward 8270-758)新品发布!米尔RZ/G2L核心板引领工业市场32位MPU向64位演进
引领工业市场从32位MPU向64位演进
为嵌入式视觉提供高清显示

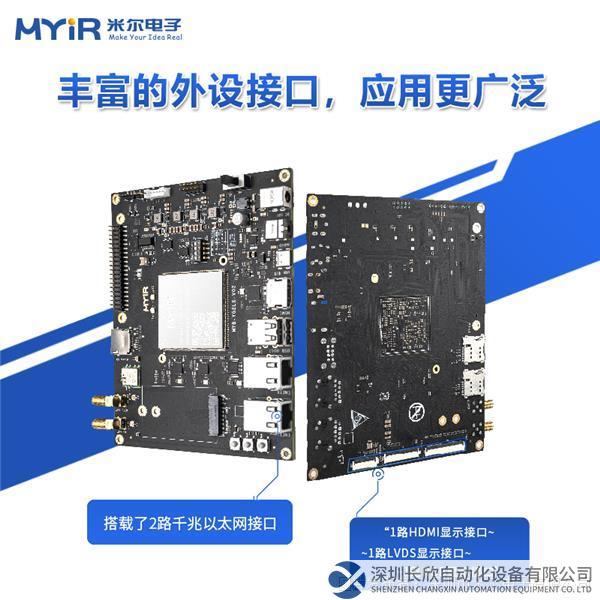

丰富接口,提供千兆以太网接口
邮票孔222PIN连接,高性价比
丰富开发资源,易上手
符合严格工业级标准,产品质量有保障
行业应用demo
充电桩应用:参考国网充电桩程序,实现电表Modbus协议,IEC104平台通信协议以及充电演示界面。
配套开发板,助力开发成功
核心板参数
名称 | 配置 | 选配 |
处理器型号 | RZ/G2L,2*Cortex-A55@1.2G+Cortex-M33@200M | |
电源管理芯片 | RAA215300 | |
内存 | 单颗DDR4,标配1GB/2GB | 可选4GB |
存储器 | 标配8GBeMMC | 可选4GB/16GB/32GB |
其他存储 | 32KBEEPROM | |
接口类型 | 邮票孔+LGA,222PIN | |
工作温度 | 商业级:0℃-70℃; 工业级:-40℃-85℃ | |
机械尺寸 | 43mmx45mm | |
操作系统 | Linux5.10,Ubuntu20.04 |
MYC-YG2LX核心板电气参数列表
核心板扩展资源
项目 | 参数 |
Ethernet | 2* RGMII 信号 |
USB | 2*USB2.0 |
UART | 5*SCIF 2*SCI |
CAN | 2*CAN |
I2C | 4*I2C |
SPI | 3*SPI |
ADC | 8*ADC |
DISPLAY | 1*MIPI DSI 1*RGB |
CAMERA | 1*MIPI CSI 1*Parallel CSI |
AUDIO | 4*SSI 1*SRC |
MYC-YG2LX核心板扩展信号资源列表

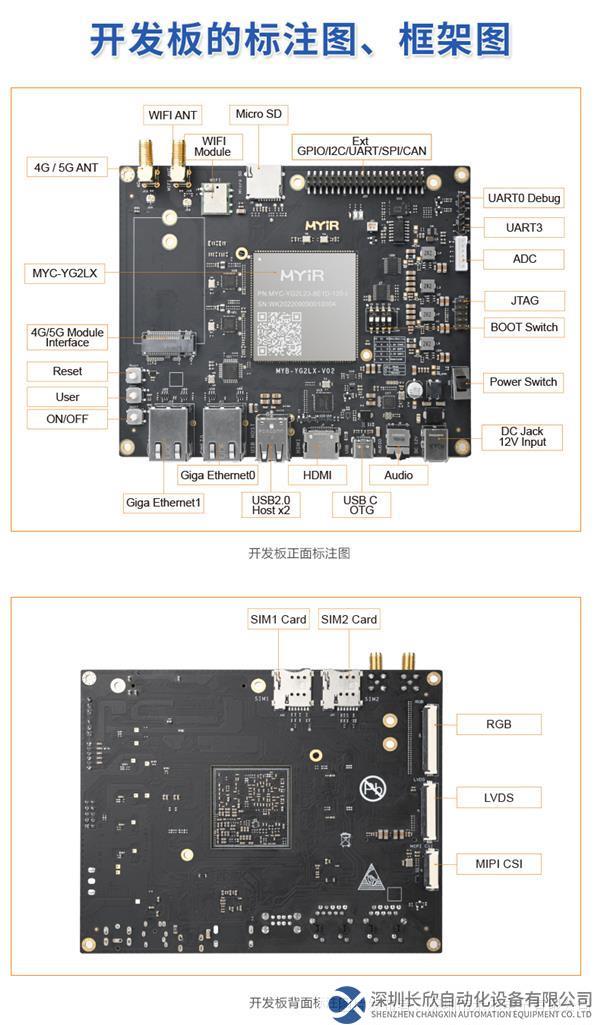

开发板参数
功能 | 参数 | |
系统 | POWER | 12VDC |
KEY | 1路复位按键、1路用户按键、1路ON/OFF按键 | |
BOOTSET | 1路拨码开关 | |
SD | 1路MicroSD卡槽 | |
DEBUG | 1路调试串口,1路JTAG调试接口 | |
QSPI | 板载QSPI | |
通讯接口 | WIFI/BT | 板载WIFI模块 |
5G/4G | 1路M.2B型插座5G/4G模块接口 2路SIM卡座 | |
Ethernet | 2路10/100/1000M以太网接口 | |
USB | 2路USB2.0HOST接口,采用Type-A接口 1路USB2.0OTG接口,采用Type-C接口 | |
UART | 4路UART接口,其中UART0用于调试 | |
CAN | 1路CAN接口,通过扩展接口引出 | |
多媒体接口 | DISPLAY | 1路LVDS显示接口 1路HDMI显示接口 1路RGB显示接口 |
CAMERA | 1路MIPICSI摄像头接口 | |
AUDIO | 1路音频输入输出接口 | |
扩展接口 | RPIInterface | 1路2.54mm间距的40PIN排针,GPIO/I2C/UART/SPI/CAN |
MYD-YG2LX 外设接口资源列表
