长江电气：闸机的眼睛 | CP系列光电式传感器高效助力通道装置管理人流

闸机，是一种通道阻挡/管理装置，多见于地铁、高铁、机场等各种收费、门禁场合的出入口通道处，用于管理人流并规范行人出入 。

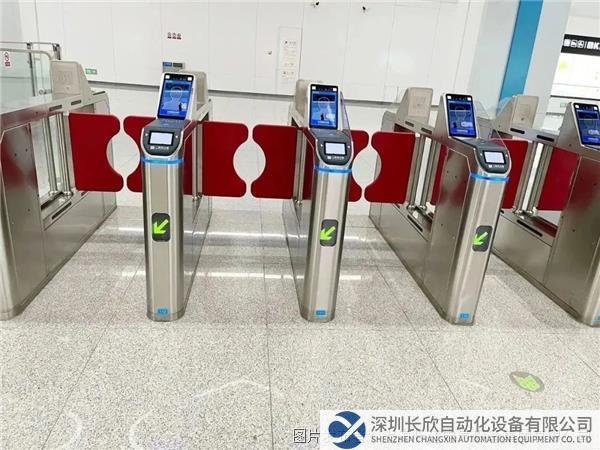

地铁闸机

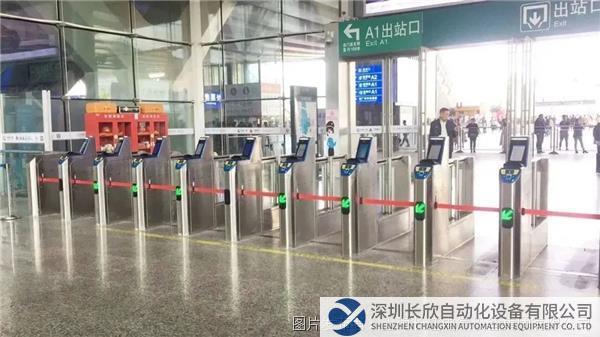

高铁闸机

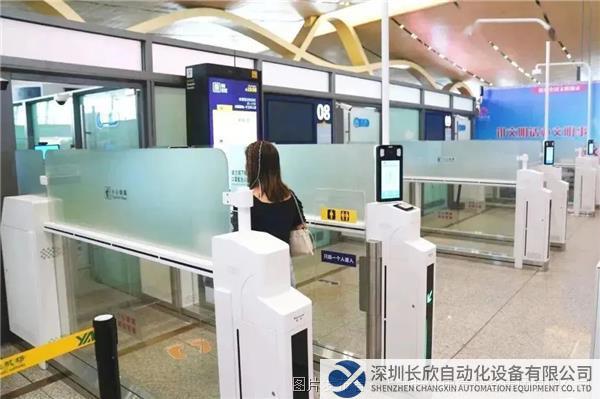

机场闸机

闸机为什么能判断乘客通过闸机过程中所处位置以及行进方向，并进行管理呢？

因为它有眼睛！！！

地铁闸机模型示意图

传感器就是闸机的眼睛。

闸机通道从通行方向按功能依次划分为四个区，分别是：探测区、监视区、安全区、退出区。各区负责的功能不同，但都靠它的眼睛——传感器，采集信息并反馈给上位机实现的。

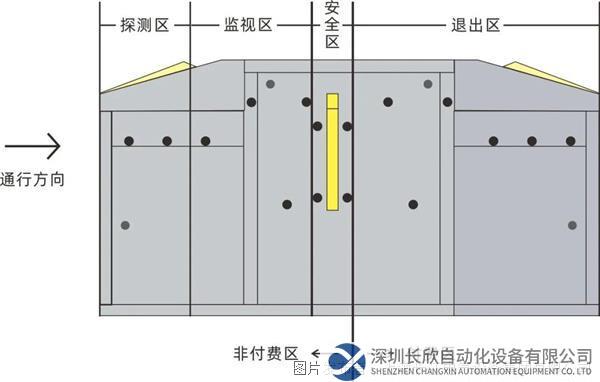

进站闸机通道分区及传感器分布图

探测区：探测是否有乘客进入通道，但乘客若站在此区刷卡，闸机会发出告警提示。有时乘客多次刷卡闸机门都不打开，可能就是站得过近挡住传感器。所以一定要站在黄线外刷卡才能快速通行。

监视区：探测是否有乘客尾随进入或跳跃、下钻等异常行为，如闸机判定有此类行为也会发出告警提示。

安全区：闸机扇门打开的情况下，此区域内的通行传感器被触发时，闸机扇门不会闭合，以保证闸机扇门不会夹伤乘客，但若乘客长时间不离开此区域，闸机将发出告警提示。

退出区：探测乘客是否已经走出通道。另外，当反向有乘客闯入时闸机也将发出告警提示。

传感器如何帮助各区实现功能的呢？

闸机侧面的圆孔后都装有传感器，用于探测乘客行进方向及所处区域。闸机通道内安装N组对射型传感器，由通道两侧布置的红外线（光电）发射端和接收端成对构成。

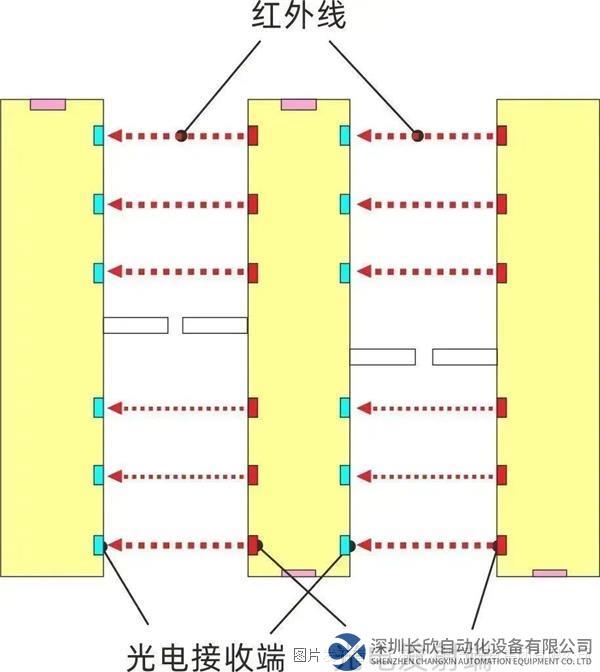

红外对射型传感器发射及接收示意图

长江传感分别帮客户选择了CPA圆柱形光电式传感器和CPY小方形光电式传感器，以满足地铁闸机和机场闸机安装空间的不同需求，帮助客户降低了成本的同时实现稳定性、安全性等运营要求。

CPA产品特点：

CPA圆柱形光电式传感器（红外光）

·单光束微型光电传感器，非常适合安装在框架中。

·集成电路。

·13 mm孔的简易组装。

·窄开口角，适合成对安装。

·避免相互干扰的各种频率 (串扰抗扰度) 。

CPY产品特点：

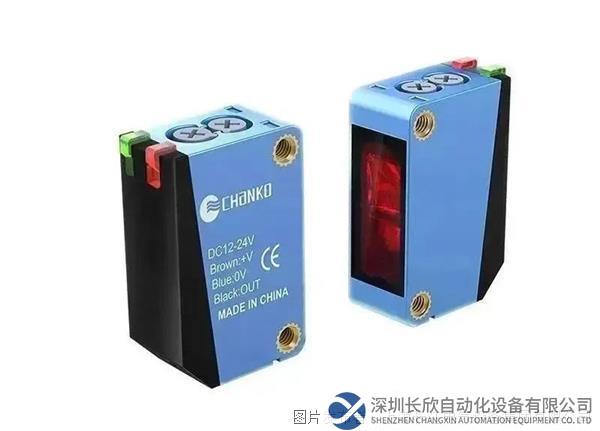

CPY小方形光电式传感器（红外光）

·2M检测距离（可选检测距离20M）。

· 0.5ms响应时间。

·双孔间距25mm国际通用型尺寸。

·采用先进不可见红外光源，保护人眼安全。

·配备旋钮调节，检测距离可调整。

安装注意事项：

传感器需要两个设备进行操作:光源和光接收器。

光源和接收器必须在一条直线上彼此光学对准。

只要中断探测光束，传感器就可以检测人和物体。

防白炽灯3000Lx以下等强光 ，检测信号更稳定。

长江传感CP系列光电式传感器可提供二十余种外形，如：方形CPK、CPZ、CPY、圆柱形CPA、CPR、CPG槽形和CPI、CPD、CPF等小型光电，满足现场不同的安装要求。可选择漫反射、对射、镜面反射、背景抑制多种检测方式以及红光、红外不同的发射光源。想了解更多产品详情，您可点击阅读原文。

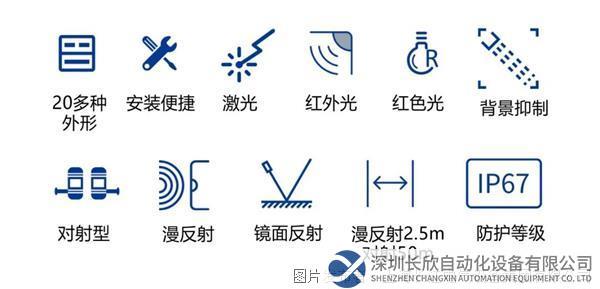

长江传感CP系列光电式传感器特点
