信捷电气：XDPPro大升级，V3.7.16新功能抢先看！

XDPPro编程软件自发布以来受到了客户的广泛认可，它简单易用好上手，致力于简化工程师的工作量，提升编程效率。本次XDPPro已升级到V3.7.16版本，新增了部分功能和指令，以及其他方面的使用性提升，具体分为以下三点。

01 新增POU功能

XDPPro V3.7.16新增POU功能，POU（Program Organizational Unit）即程序组织单元，是用户程序的基本单元，包括函数（FC）、函数块（FB）和程序，用户可以通过梯形图和C语言编写函数和函数块，然后在程序中调用这些函数和函数块。
注：POU功能当前仅EtherCAT机型支持。

数据类型
◆ 支持多种数据类型

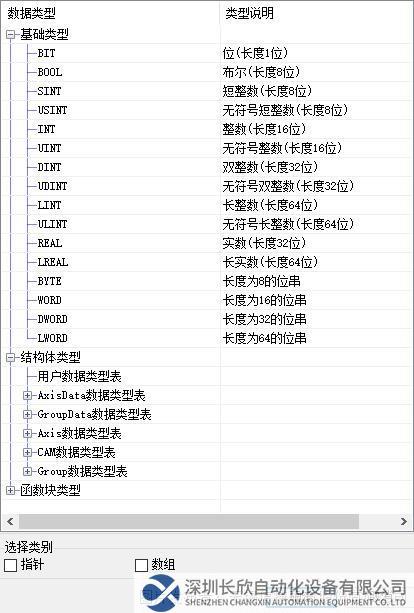

POU支持多种数据类型，包括基础类型、结构体类型、函数块类型、指针类型、数组类型。

◆ 支持标签变量
全局变量可以映射到寄存器地址，便于和外部设备进行通讯交互。

◆ 支持用户自定义结构体
通过自定义结构体，把多个不同类型的数据合成一个有机的整体，便于引用。

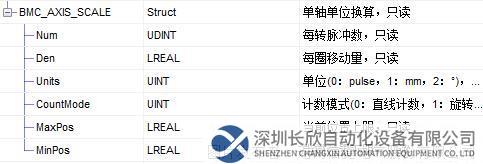

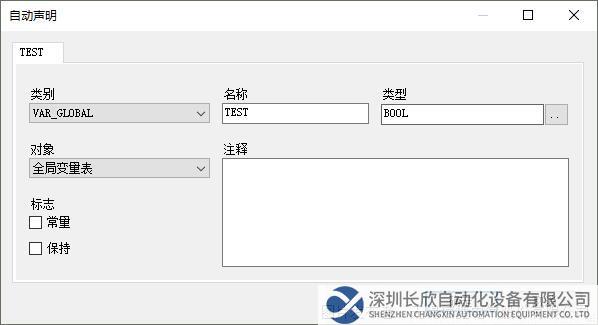

◆ 支持自动声明变量
通过使用自动声明变量，减少新变量操作步骤，加快编程速度。

函数块（FB）&函数（FC）

函数块（FB）是把反复使用的部分程序块转换成一种通用部件，他可以在程序中反复被调用，可以提高程序的开发效率，减少编程错误，改善程序质量和节省程序空间。函数块保留有自己特殊的内部变量，对于相同参数的输入变量值，由于可能存在不同的内部状态变量，就可能得到不同的计算结果。函数块中可以使用函数块，函数。
函数（FC）是一种可以赋予参数，但没有静态变量的程序组织单元。即用相同的输入参数调用某一函数时，该函数总能生成相同的结果作为函数值（返回值）。函数的一个重要特性是它们不能使用内部变量存储数值。函数可以被函数、函数块、程序所使用。
函数块（FB）和函数（FC）都支持使用梯形图和C语言编写，支持梯形图和C语言实现的POU进行调用。

◆ 举例1：自定义一个递增/递减函数块。
分为三个输入，递增信号、递减信号、清零信号，当前计数值为输出。
采集到递增信号的上升沿，计数递加1。
采集到递减信号的上升沿，计数递减1。
采集到清零信号的上升沿，计数清零。
(1) 编写FB

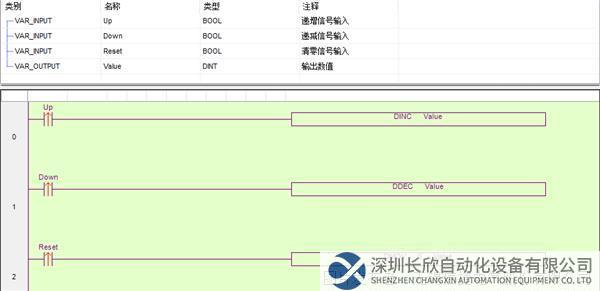

梯形图方式：

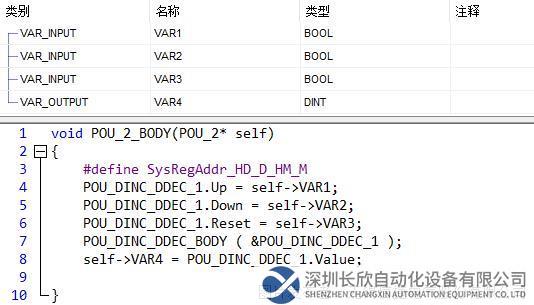

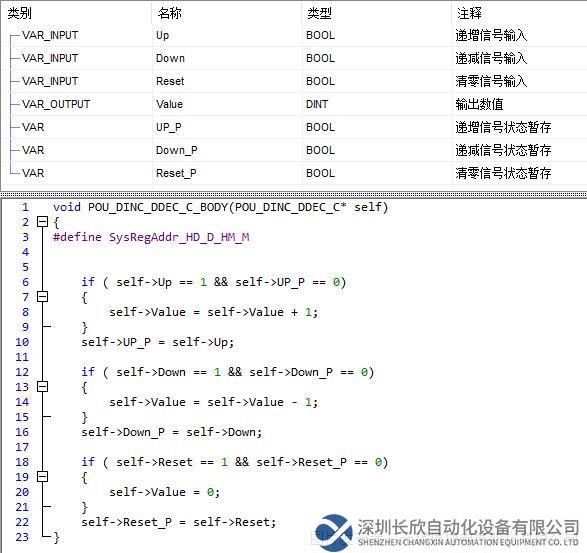

C语言方式：

(2) 调用FB
梯形图POU调用：

C函数POU调用：

◆ 举例2：实现计算圆面积的函数，输入为圆半径，输出为面积。
(1) 编写函数

梯形图方式：

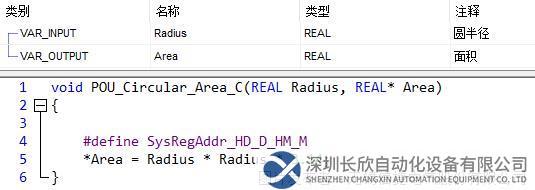

C语言方式：

(2) 调用函数
梯形图调用POU：

C函数调用POU：

库文件及封装指令
XDPPro V3.7.16支持系统库和用户库，部分指令已封装，可直接调用。
◆ 使用系统库编写POU运控指令，通过FB封装可以减少调试时间。
系统库：

系统库封装：

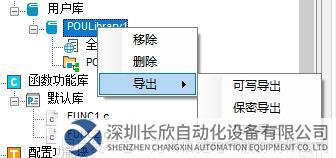

◆ 支持新建和导入用户库。不同项目可以通过导入用户库，加快编程速度，减少重复程序的编程。支持保密/加密导出模式，保护用户知识产权。

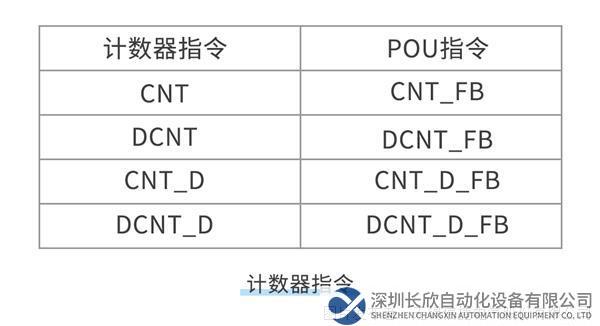

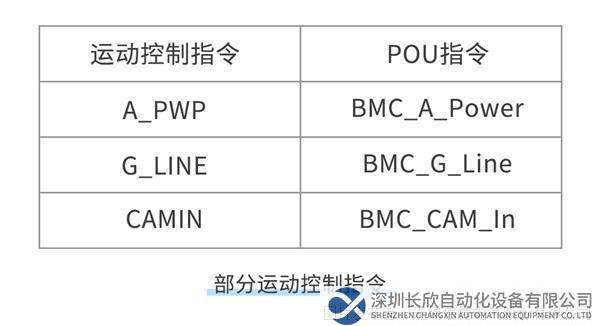

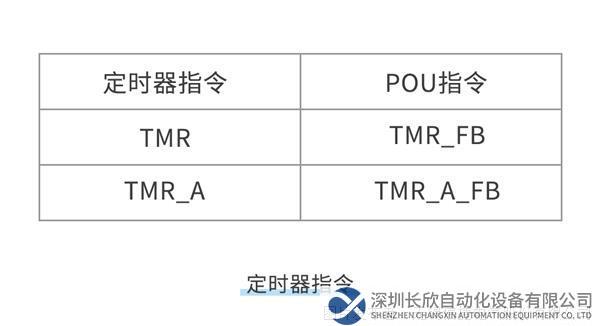

◆ 部分经典指令如定时器、计数器、运动控制（包括单轴、轴组、电子凸轮）指令已封装为FB，用户可直接调用。

注：更多POU运动控制指令请查阅《XDH/XLH系列可编程控制器用户手册【高级运动控制篇】》。

变量监控

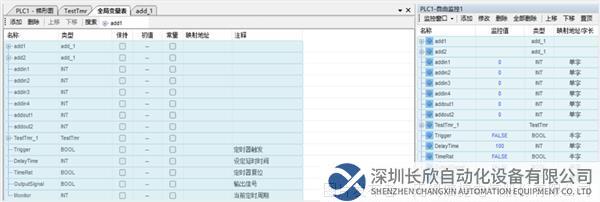

◆ 可将全局变量表中的变量鼠标拖拽进自由监控表。减少调试过程中操作步骤，方便数据监控。

02 新增基本指令

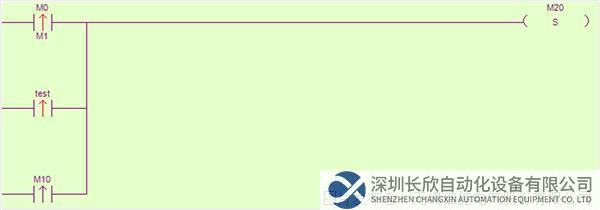

◆ 新增多条件取反、多条件上升沿、多条件下降沿指令。

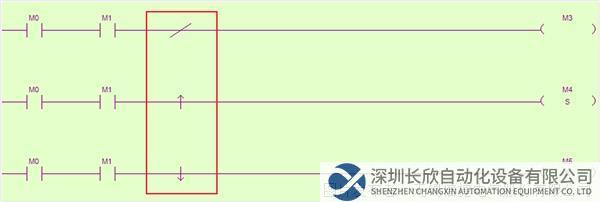

◆ 新增两操作数的信号边沿指令，红色箭头当前扫描周期执行，黑色箭头非当前扫描周期执行。

◆ 新增32/64位整数、浮点数触点比较指令（包括开始比较、串联比较、并联比较）。
双操作数

三操作数

注：浮点数触点比较指令仅V3.7.3及以上版本固件支持。

03 其他易用性提升

轴配置界面优化

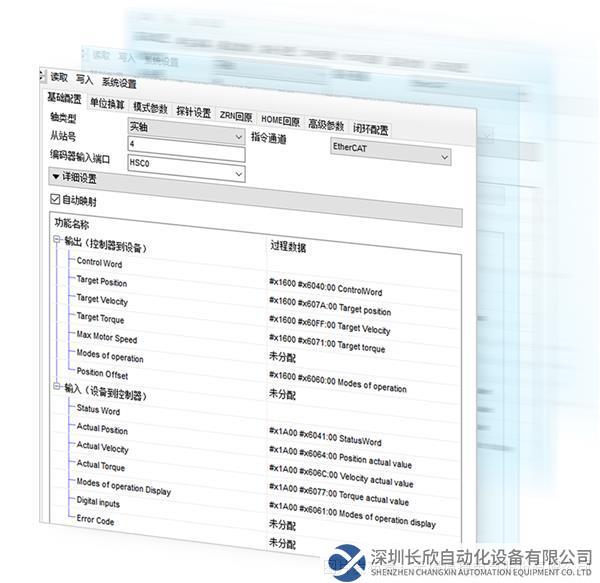

◆ 轴配置功能重新规划了界面，基础配置区域功能新增，方便用户自行配置PDO参数映射。

注：PDO配置仅3.7.3及以上版本固件支持。

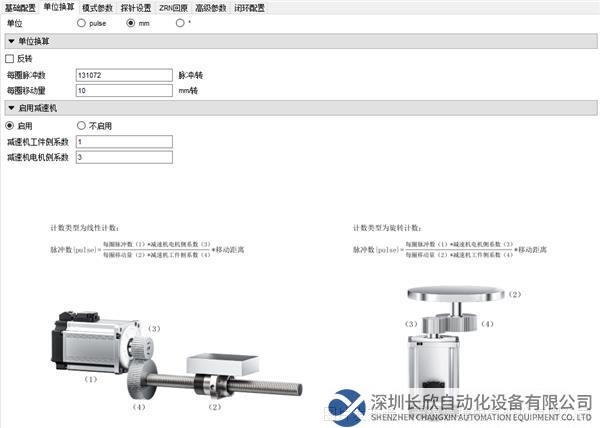

◆ 增加单位换算和回原方式的图片示例，优化探针设置方式，改善用户交互体验，提高配置准确度，缩短配置时间。

轴调试界面重构

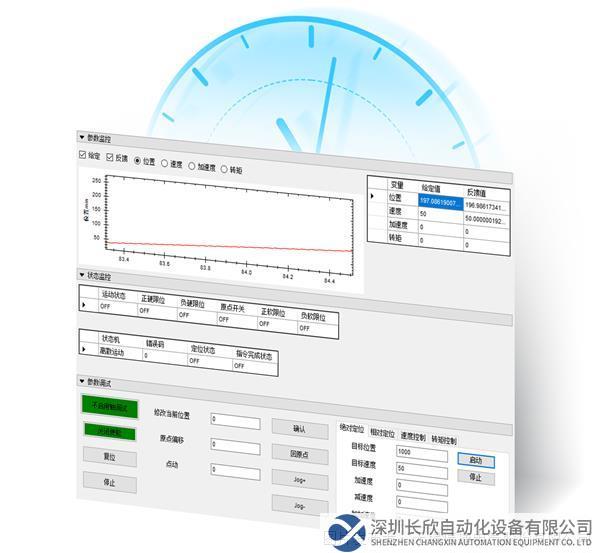

重构轴调试界面，增加多种调试功能和监控参数。更加符合工程师的调试习惯，减少轴调试时间。

凸轮设定曲线

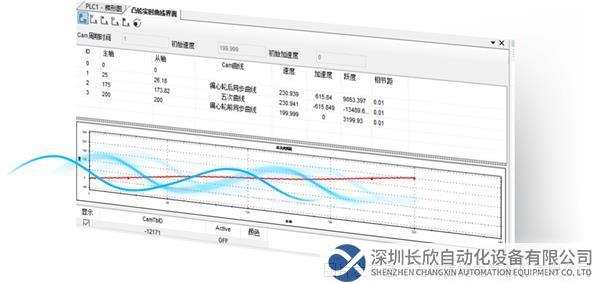

新增凸轮实时曲线读取功能，用户更改关键点数据后可以清晰地观察到曲线的图像，加快调试进度。

新增MTCP配置界面

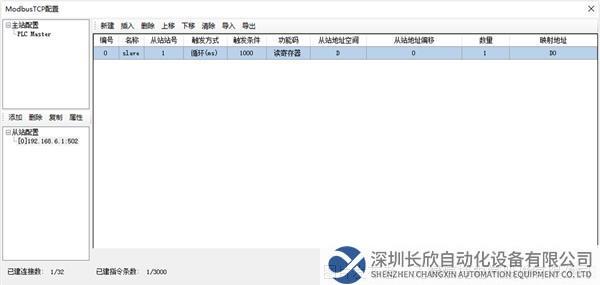

为轻松实现与MODBUS-TCP设备进行数据通讯，XDH/XLH机型支持MODBUS-TCP图形化配置功能。（其他以太网在线下载机型后续逐步支持，敬请期待！）
建立套接字（Socket）与图形化配置建立连接数资源不冲突。

注：此功能仅3.7.3及以上版本固件支持。

示波器功能
XDPPro V3.7.16软件里，示波器功能支持XD、XL、XG全系列机型使用。

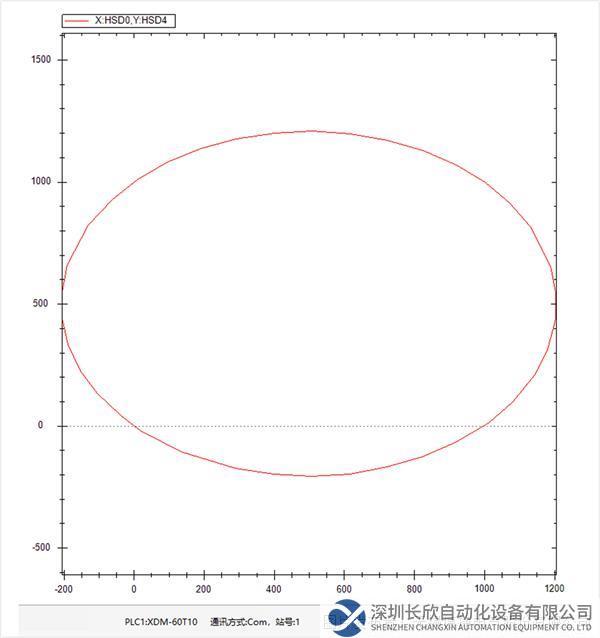

图为XDM通过串口通讯连接，示波器绘制的插补轨迹
