你的精密工件多尺寸测控奇招:英国真尚有二维投影仪

文章作者:长欣小编 人气:发表时间:2023-03-08 09:03

在工业生产中,产品的尺寸检测一直是一个非常重要的环节。而随着工业自动化的不断推进,制造业、汽车工业、食品加工业、医疗设备制造业等行业对于精密工件的批量尺寸检测需求也越来越迫切。目前,产品批量尺寸检测主要有以下几种方法:传统的手动测量方法(该方法需要人工使用测量工具对产品进行逐一测量)、三坐标测量仪(该方法可以实现高精度的三维测量)、光学测量仪(该方法可以实现快速的二维测量)。这些批量尺寸检测方法需要耗费大量的时间和人力,而且精度也难以保证,尤其是对于形状复杂的产品,更是难以胜任:多套设备检测成本高,安装空间大;多次测量耗时长大幅降低了产线效率。

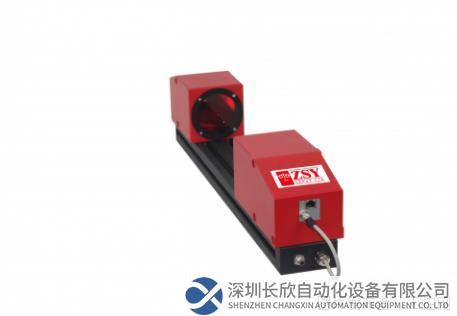

因此,二维尺寸批量检测技术的出现,为工业生产带来了革命性的变化。英国真尚有二维高速投影图像测量仪ZM105.2D的推出,正是针对这一需求而设计的。

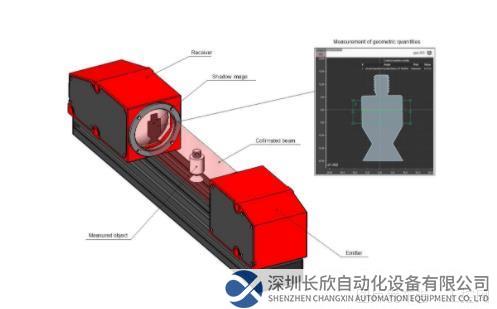

英国真尚有二维高速投影图像测量仪ZM105.2D基于投影图像原理,它的光学传感器由发射端和接收端两部分组成,其中来自LED的光由透镜准直。当产品进入准直光束区域时,其阴影图像将通过接收透镜投射到2D CMOS阵列上,然后控制器根据图像阴影边界(物体轮廓)的位置,计算出物体所需的参数。


鉴于投影图像原理的独特优势,英国真尚有二维高速投影图像测量仪ZM105.2D可以做到产品只需从光束中经过一次,就能够获得多个部位的多种完全不同的几何尺寸(比如直径、角度、螺纹参数、零件形状、弧度、缺口、跳动……)并进行容差控制,极大地简化了产品的多部位尺寸控制。比如说形状复杂的喷油器的多点外径测量,一台英国真尚有二维高速投影图像测量仪ZM105.2D一次就可以测到喷油器从上到下任意位置的所有外径值,不限数量,同时还可以测相邻部位的角度值等其他的二维参数。

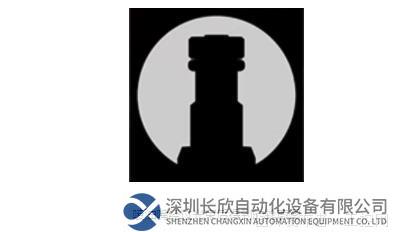

喷油嘴经过光束后得到的轮廓图

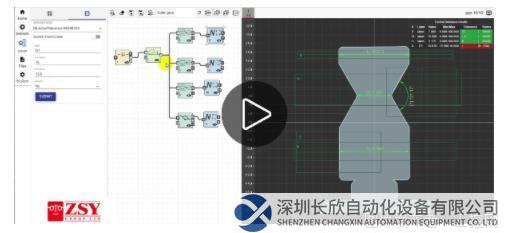

该设备的另一个显著优势在于其易用性和灵活性方面的突破,即图形化编程。英国真尚有ZM105.2D二维高速投影图像测量仪通过web页面直接进行各种设置和操作,支持创建几乎无限数量的测量函数,以便用于检测不同复杂程度的产品。该设备提供的测量方案工具,只需要操作人员在传感器界面简单直观地用鼠标拖动块函数、设置连接,就可以轻松获得以往需要复杂编码和调试才能实现的测量算法,从而大幅降低对编程技术的依赖。


针对不同尺寸的被测工件,英国真尚有ZM105.2D系列二维高速投影图像测量仪提供4个不同测量范围和精度的标准型号,测量范围可以到40*50mm,精度误差高达±1.5um。至于测量速度和传输方面,它支持每秒130个测量数据通过多种协议输出,比如以太网/IP, ModbusTCP, UDP,逻辑输出,可以轻松地与其他自动化设备进行连接,实现更高效的生产流程。


所有这些优势使得英国真尚有ZM105.2D二维高速投影图像测量仪成为工业自动化应用中不可或缺的一部分,让制造企业在产线自动化改造中上线批量二维尺寸控制系统的门槛变得更低:更低的价格,更少的研发技术依赖,更灵活的测量方案定制。

总之,英国真尚有ZM105.2D二维高速投影图像测量仪的推出,不仅为工业生产带来了更高效、更精准的尺寸检测方案,同时也为工业自动化应用提供了更多的可能性。可以预见,随着二维尺寸批量检测技术的不断发展,工业生产的效率和精度将会得到更大的提升。据介绍,英国真尚有一直以来致力于研发和推广先进的测量技术,深耕非接触检测领域多年,其内径测量仪、线激光扫描仪、激光位移传感器、激光千分尺等多个系列的产品也已经在工业自动化应用上发挥巨大作用
