一键注册稳定生产丨金属机加 3D 视觉应用集锦

文章作者：长欣小编人气：发表时间：2023-03-01 09:05

典型应用

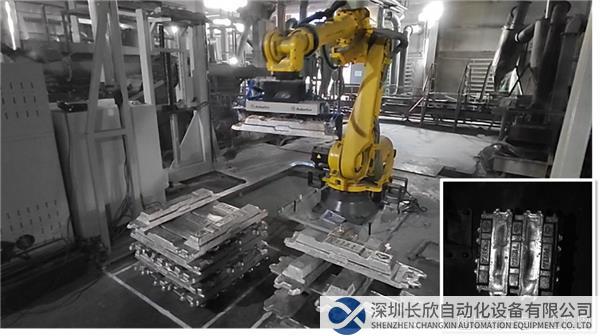

铝锭拆垛


LS相机，安装于可移动模组上，柔性应对多个来料位

精准识别反光工件 3D 位姿，识别成功率≥99%

视觉节拍 5 s以内，稳定高效运行

板件定位抓取


高反光板件，类型众多且规格差异较大，需求 3D 视觉引导抓取并识别二维码字符。

案例亮点

ST-L 相机，搭配立体匹配视觉算法，准确重建、识别镜面反射工件

点云聚类技术，解决规格众多、差异大、来料未知等难题

视觉准确读取二维码字符

电机定子上料


铁质电机定子，紧密排布在料筐，需求 3D 视觉实现高精度自动化上料。

案例亮点

ST-L 相机，配合二次视觉精定位，放置精度高达 ±0.3 mm

产品紧密排布的情况下保证精确抓取，整体节拍 10 s 以内

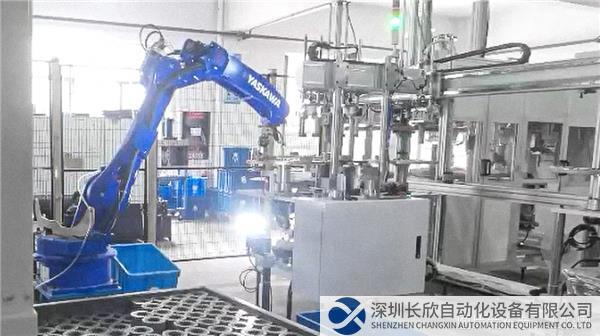

阀体圆环上下料


阀体圆环毛坯工件，由托盘装载，需逐一抓取上料至机床；经二次加工后，再将成品工件下料至同一托盘。

案例亮点

ST-L 相机，视觉区分毛坯与反光成品件，实现 99% 准确率和清筐率

支持视觉拍照定位托盘及放置位，引导无碰撞下料，换托不停产

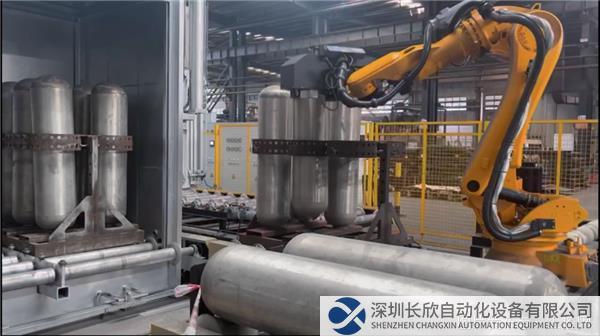

铝瓶上下料


两种规格的铝瓶，需求 3D 视觉配合下游热处理、冷却等工序，实现自动化上下料。经过热处理加工后，铝瓶外径尺寸变化幅度大。

案例亮点

ST-L 相机，配合视觉算法，精准识别铝瓶3D 位姿及正反情况

特制气动夹爪，有效应对热处理后的外径尺寸变幅大的难题

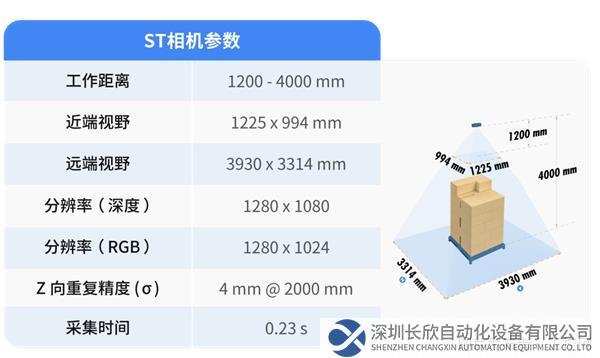

ST 相机

采用高功率、高密度的红外激光投射，结合立体匹配算法，保障三维重建精度的同时，抗环境光干扰能力极强。

成像快：最快 0.23 s 成像

抗干扰：60000 Lux @1.2 m

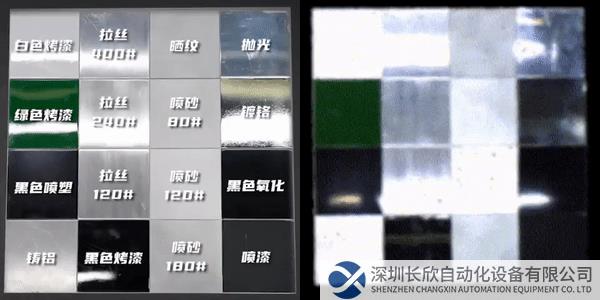

抗反光：升级投射有效重建反光表面
