基于EB的电气柜快速装配布线

文章作者：长欣小编人气：发表时间：2022-11-23 14:05

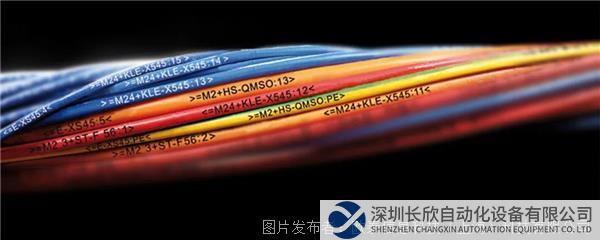

面对国内外局势的瞬息万变，疫情的反复侵扰，制造业生存环境恶劣，压力山大，企业降本、增效是永恒的主题。在电气柜成套行业，电线的成本居高不下。传统的设计工具设计效率低，装配图大部分还是示意图。电线长度靠估算，电线很难预制，有些还在按照原理图接线。行业竞争激烈，工程设计周期短，三维设计建模太慢，不利于工程及时生产交付。


有着30多年工业工程软件开发经验的AUCOTEC公司，已将其全部经验融入到了产品Engineering Base（EB）软件中。接下来，将为您介绍EB在电气柜数字化设计与制造方面的解决方案。

· 附件助手

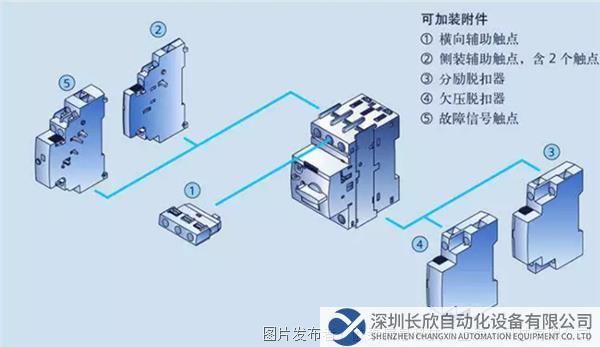

附件助手支持设备、电缆或电线与相关附件的关联。在此定义过程中，例如，一个电动机保护开关与一种安装形式相关联，该安装形式随后使辅助触点的分配成为可能。

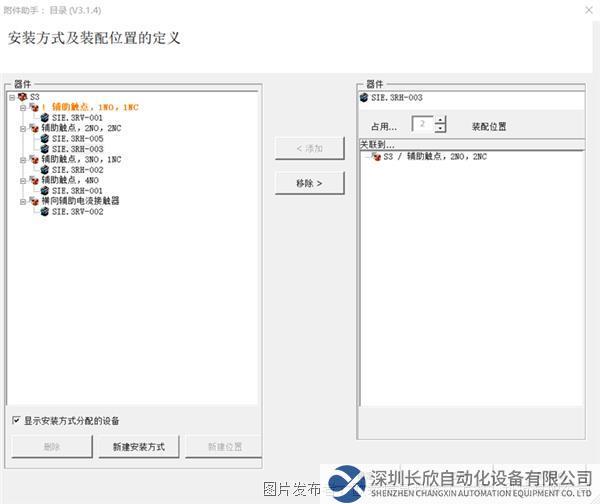

为使器件与附件相关联，首先必须在产品目录中定义安装形式以及安装位置和相关附件。可以为每个包含附件的安装位置分配方向（可能的值：北、南、西、东、向上）。在产品目录中的设备定义附件之后，可在项目中使用助手创建带附件的设备、电缆或电线。


安装轨与分配

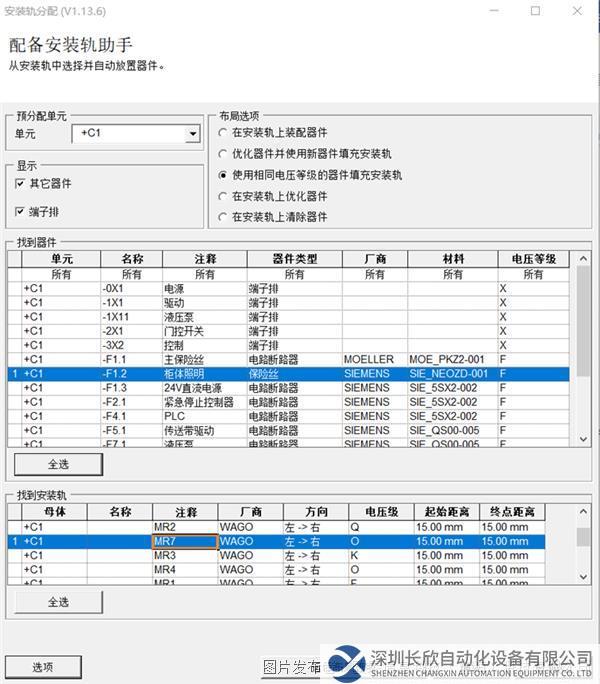

安装轨分配助手会考虑借助附件助手为组件定义的附件，以便在布局中放置。应用EB安装轨分配，把电气柜内的元件按着元器件的装配关系，对元器件在导轨上进行布局设计，在安装轨分配中可以进行以下设置：

设定导轨元器件起始位置；

设定元器件之间的安全距离；

可以设置元器件和导轨之间匹配参数，元器件会自动安装到导轨上；

可以设定线槽的电磁兼容等级，以控制线槽内通过的导线类型；

元器件形状大小由EB根据元件宽、高、深参数自动生成；

元器件尺寸发生变更后，可以优化布局图，如下：


机柜冲突检查

机柜冲突检查助手可以对元器件布局合理性进行检查，包含以下3点：

元器件深度冲突

元器件重叠冲突

开孔受限区域冲突


顺序路由助手

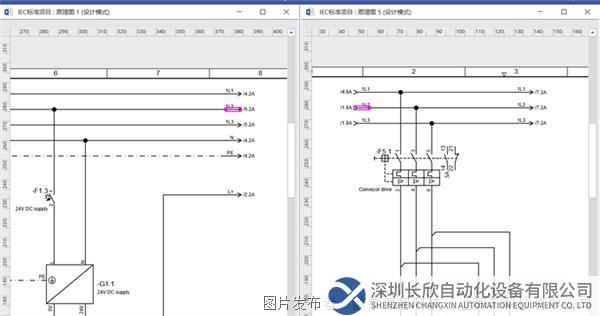

原理图中等电位的连接关系不用强制指定（黑点），EB的顺序路由功能可根据布局图自动生成实际接线顺序（元器件就近接线），可输出正确的接线表到生产，保证图纸和实物接线一致。

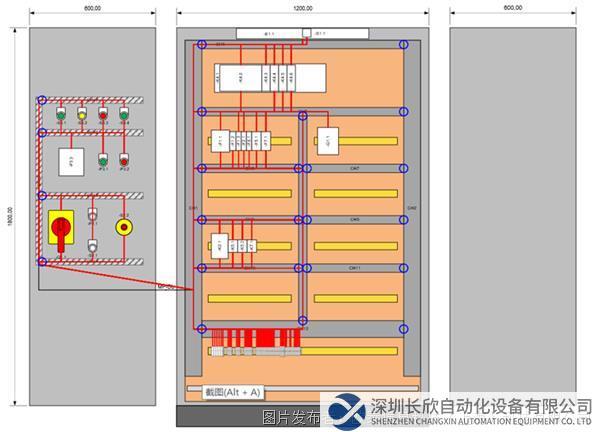

柜内路由（快速布线）

完成布局图设计后，通过其布线功能，数据库驱动和面向对象的EB软件可以自动地确定线束的最佳布线路径：

可以设定元器件上下接线方向，接线点信息；

可以设定自动路由电线余量信息；

根据元器件起止点信息，根据电磁兼容等参数自动路由电线的最短路径；

自动记录每根电线所经过的线槽信息；

自动计算每根电线长度；

可以单独显示某一导线的路径；


EB在电气柜数字化设计与制造方面表现优异，数据一致性达到了巅峰。这得益于其关系型数据库、唯一数据源的天然基因。总结其优势如下：

工程设计与制造之间的数据始终保持一致；

为生产设备提供精准数据，实现电线全自动生产，标签自动打印，节省原材料和时间成本；

在逐渐减少具有资质工作人员需求量的同时改善制造质量。
