金升阳 | 小型化250-1500VDC超宽输入电源PV40-29BxxR3

金升阳通过技术革新，升级一代PV40-29Bxx，推出性价比更高的PV40-29BxxR3系列。该系列支持1700VDC瞬态高压，提供3年质保，满足CSA/CE/UL认证要求，温度范围更宽，裸机EMC性能更优，封装形式多样，体积比R1减小49%，为光伏、储能客户提供更优质、更安全、更可靠的解决方案。

一、产品优势

1）组串供电更优

① 超宽输入电压：250-1500VDC，瞬态1700VDC/持续30s；

② 取电方便：可从高压母线取电，无需额外PV光伏板，无需额外供电线路，简化系统设计，增加有效发电空间，减少安装维护成本。

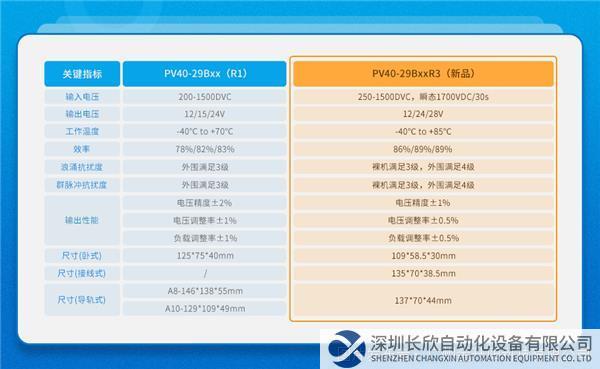

2）性能全面优于R1

3）安全可靠

① 高隔离耐压：输入-输出4000VAC，漏电流＜3mA；

② 保护功能全：输入欠压/防反接保护、输出短路/过流/过压保护；

③ 封装方式多：提供卧式、接线式（A5）、导轨式（A6）等封装；

④ 满足认证：符合UL1741,EN62109-1,CSA-C22.2No.107.1认证要求；

⑤ 交付保障：使用自主IC，交付更稳妥。

二、产品应用

PV40-29BxxR3系列，可广泛应用于光伏汇流箱、光伏跟踪系统、集中式逆变器、组串式逆变器、光伏储能、光伏水泵系统、高压变频器等设备中。

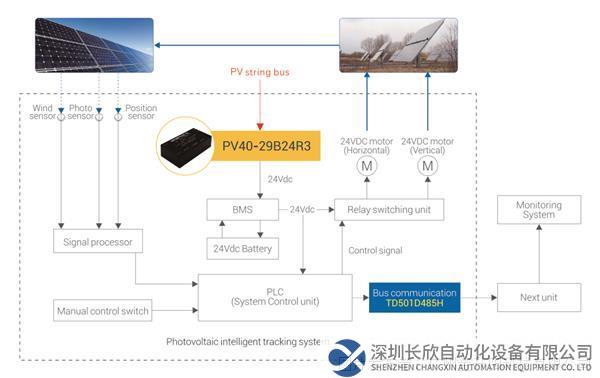

1）光伏追踪系统应用案例

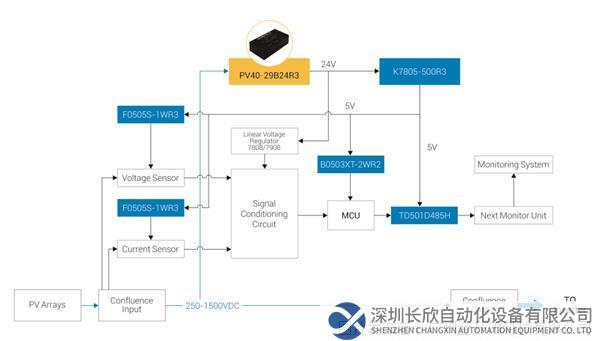

2）光伏汇流箱应用案例

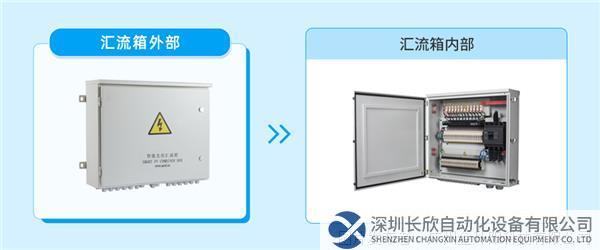

汇流箱是光伏系统中最关键的设备，输入电压越高，需求汇流箱数量越少，有助减少故障风险，提高安全可靠度。

三、产品特点

● 超宽输入电压范围：250-1500VDC，瞬态1700VDC/30s

● 工业级工作温度： -40℃ to +85℃

● 3年质保，4000VAC隔离电压，5000m 海拔

● 高效率、低纹波噪声、可靠性高、寿命长

● 提供卧式、接线式（A5）、导轨式（A6）封装

● 输入欠压/防反接保护，输出短路/过流/过压保护

● EMC性能更优（浪涌/群脉冲—裸机3级/外围4级）

● 符合 UL1741,EN62109-1,CSA-C22.2No.107.1认证要求
