易学易用 | 开关量，还是IO-Link？你的阀门传感器选对了吗？

阀门传感器自然是监控阀门开闭的传感器，大部分阀门传感器提供的信息都为开关量：如直角回转阀位置传感器、升杆阀传感器，我们将对其工作原理和使用注意事项进行介绍。然后将为大家介绍创新性产品MVQ智能阀门传感器特点与优势：该传感器可提供阀门开关角度数值，识别多种磨损状况，从而对阀门早期泄漏和沉积实现早期诊断和预测性维护。

01.直角回转阀位置传感器

直角回转阀和气动执行器用于工业自动化中的过程控制。反馈系统指示阀门的开启和关闭位置。ifm的反馈系统与所有使用ISO NAMUR VDE 3845标准安装的执行器兼容。该通用标准准确定义了执行器制造商必须安装传感器的螺纹孔的位置。

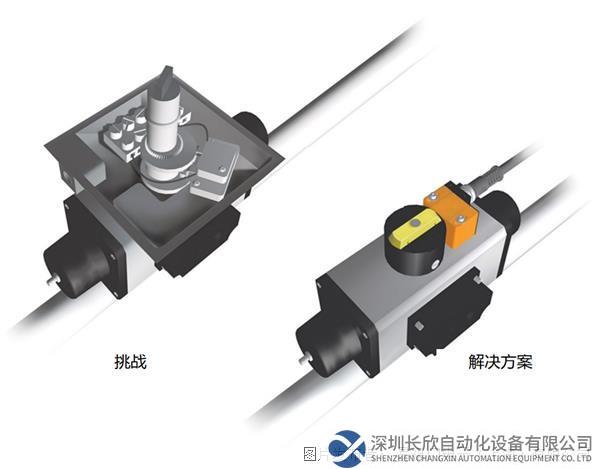

挑战：机械开关盒的移动部件可能会粘住或断裂。

解决方案：ifm的传感器和目标凸轮可提供非接触式阀门位置反馈。

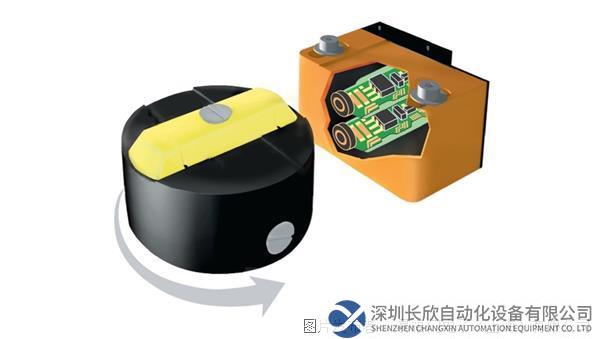

ifm的IN系列传感器使用标准电感技术实现金属目标的非接触式检测。典型的电感式传感器包含一个铁氧体磁芯，周围环绕着一圈线圈以形成电感电路。IN传感器包含两个铁氧体线圈。这些线圈垂直放置在外壳内。安装在执行器杆上的旋转凸轮包含两个不锈钢目标物，位于圆盘侧面，相隔 90°，高度不同。

当阀门开启时

凸轮旋转，将其中一个目标物移动到一个铁氧体线圈前面。线圈感测目标并提供阀门开启位置的信号。

当阀门关闭时

凸轮旋转并将第二个目标物移至第二个铁氧体线圈。线圈感测到目标并指示阀门的关闭位置。

ifm以交流和直流电压提供这些产品，适用于危险场所并具有集成的 AS-i 功能。

选择凸轮

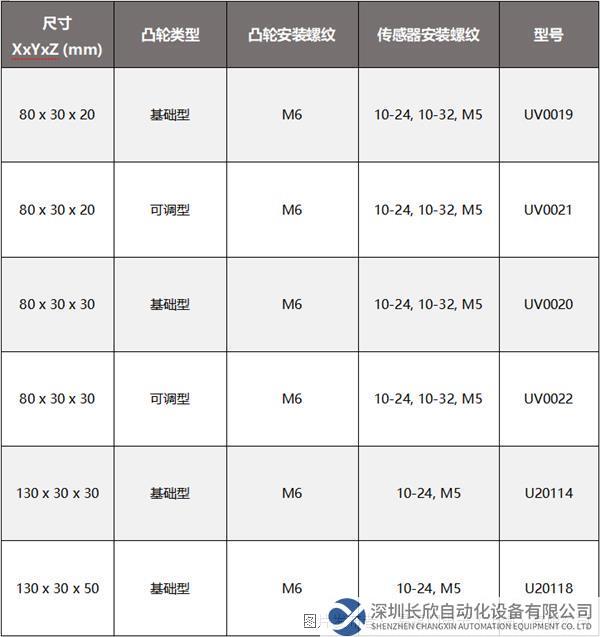

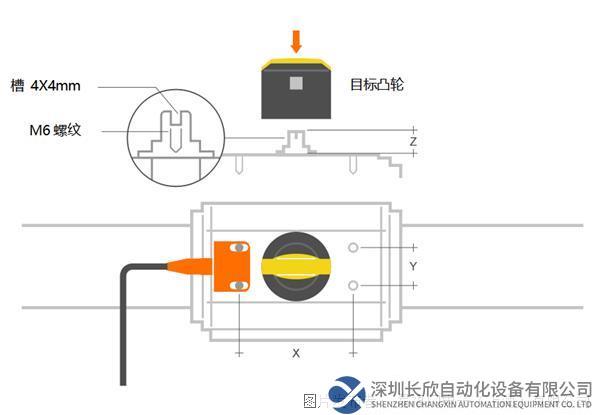

根据ISO Namur执行器的尺寸选择凸轮套件。X和Y尺寸显示安装孔的位置，Z尺寸是执行器杆的高度。

ifm 制造两种不同类型的凸轮。基本凸轮适用于标准的 90 度应用。可调凸轮适用于具有不同目标位置的执行器。针对更高的杆的封装包括一个垫片，用于提高传感器的高度以匹配凸轮上的目标。

02.升杆阀传感器

ifm的IX传感器是一种用于指示线性阀位置的创新解决方案。该传感器可连续检测行程高达80 mm的升杆阀的位置。传感器安装在阀杆顶部，使用按钮配置“开启”、“关闭”和中间点（例如阀座升降）。传感器以0.2 mm的分辨率可靠地检测阀杆位置。

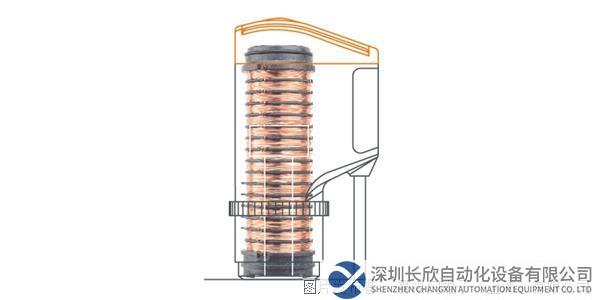

该传感器使用 16 个串联在一起的空气线圈来创建线性感应场。每个线圈都连接到微处理器控制的电子设备。当阀杆进入线圈装置时，线圈一个接一个地检测阀杆。然后将阀杆的位置与已设定的开关点进行比较。集成的LED显示屏和开关输出提供阀位反馈。

16个线圈以0.2mm分辨率检测阀杆位置

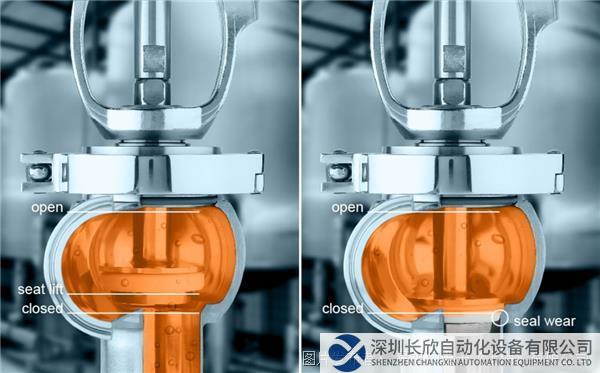

对于双座阀，IX传感器检测开启、关闭和阀座提升清洁位置。对于单座阀，它通过密封接触磨损的附加输出来检测开启和关闭位置。

03.MVQ智能阀门传感器

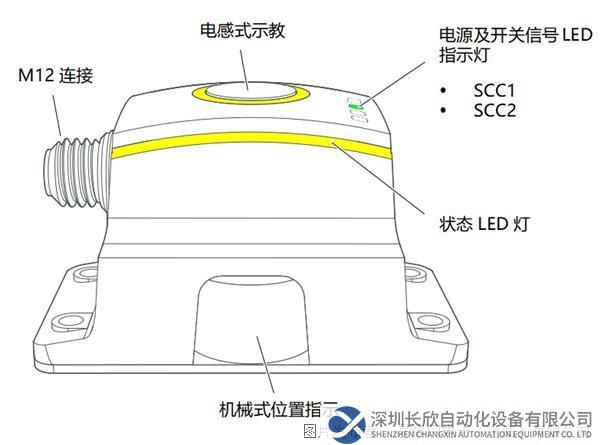

ifm 的 MVQ 智能阀门传感器使用磁性技术检测直角回转阀门的位置。它提供连续的反馈信号，即使在断电后阀门的位置也能保持不变。

主要优势在于简单和智能

即使在很远的地方，通过LED指示状态也清晰可见

循环时间和计数等诊断功能

可以信号方式提示关闭位置的变动，可指出沉积或密封磨损状况

通过示教按钮或 IO-Link 的灵活参数设定
