大恒图像合作伙伴德国AT公司发布C6全新系列3D视觉产品

文章作者：长欣小编人气：发表时间：2023-02-06 09:35

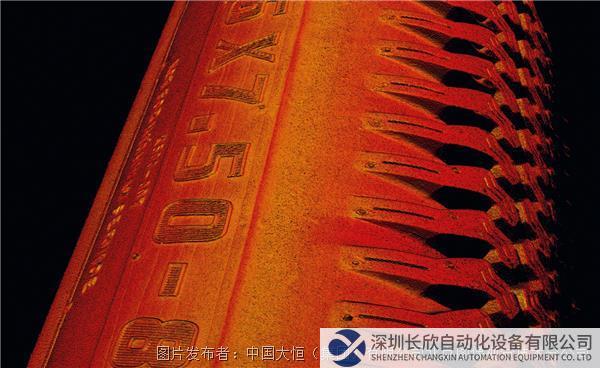

AT公司全新的C6系列3D传感器基于全新的传感器平台，该平台支持最新的1Gbit/s GigE Vision / GenICam 3D行业标准。C6系列新型激光传感器实现了超高速度和高精度分辨率的有机结合，步入3D成像新世界。C6系列产品每条轮廓包含数据点数最高可达4096点，轮廓扫描速度高达200kHz，实现高动态范围3D图像采集。C6系列产品可选一体式传感器，模块化一体式传感器（MCS）和3D相机。

新产品信息

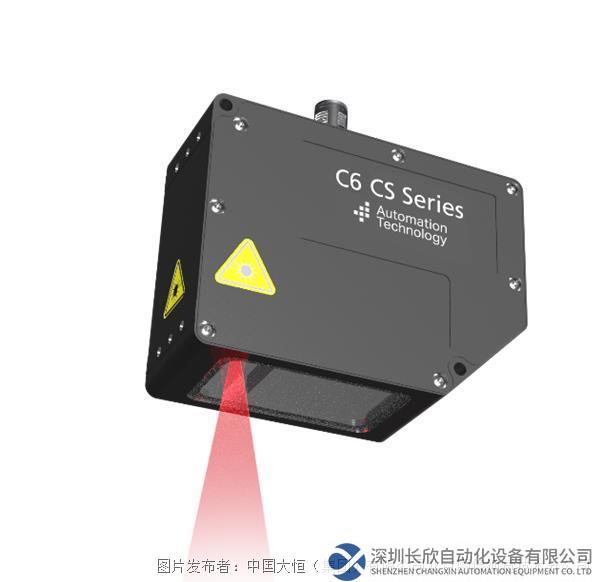

一体式传感器

■出厂预校准3D传感器

■多款型号，X-FOV可选7-1290 mm

■四种分辨率可选（1280，2040，3070，4090）

■IP67高工业防护等级

■提供各类激光器配置

■Z方向分辨率可达0.2μm

模块化一体式传感器（MCS）

■出厂组装及预校准3D激光三角传感器，包括传感器模块，激光器模块和连接器模块

■定制化3D传感器设计，没有一次性工程费用（NRE）和最低订购数量（MOQ）限制

■四种分辨率可选（1280，2040，3070，4090）

■可根据应用需求配置X-FOV、工作距离、三角角度、轮廓数据点数、激光波长和激光安全级别

■可选双头传感器配置，实现无遮挡3D扫描

■IP67高工业防护等级

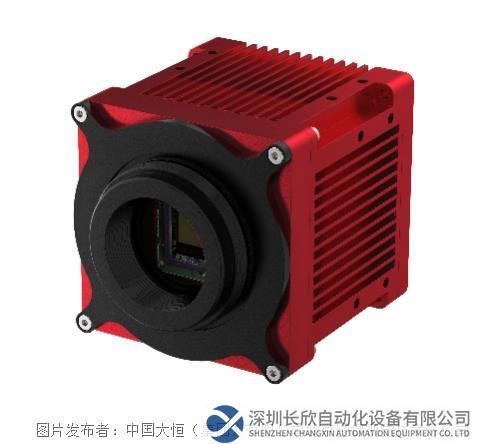

3D相机

■灵活的激光三角测量设置，自定义激光器和镜头

■四种分辨率可选（1280，2040，3070，4090）

■IP67高工业防护等级

■适配多种镜头接圈和沙姆环

■镜头保护管

C6 3070

扫描速率远超同类产品的3D传感器

广泛、先进和快速的轮廓生成性能

■具备广泛、先进和快速的轮廓生成功能（WARP）

■远超同类产品的轮廓扫描速度

■ 三种不同速度等级

AT传感器技术

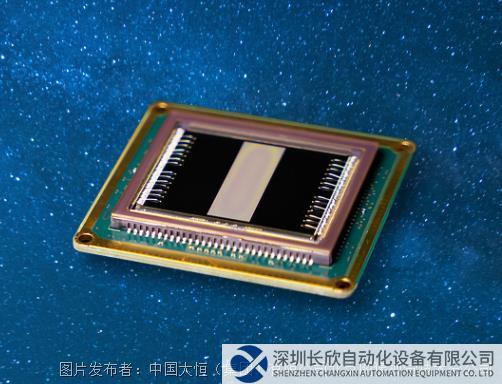

■AT公司研发的3K成像仪设计

■高灵敏度和高动态范围像素设计

■集成片上处理

片上处理

■内部处理速度290亿像素/秒

■3D轮廓像素输出速率：1.28亿像素/秒

超高速轮廓扫描速率

■ 超高速3D传感器：速度和分辨率的有机结合

■ 具有高级过滤和验证功能的智能线检测算法

■ 可实现高精度扫描

型号	C6-3070-WARP-GigE
分辨率	3072 × 1020
像元尺寸	6.6 µm × 6.6 µm
动态范围（*HDR-3D）	90dB
数字化	10 Bit
灵敏度	8 V/lux.s @ 525 nm
传感器算法	MAX，TRSH，COG，FIR-PEAK
3D模式下的轮廓长度	3072 像素/轮廓
典型速率（由传感器行数决定）使用TRSH（1/2像素）或COG/FIR-PEAK（1/64像素）可以在不损失速度的情况下提升高度分辨率	行数	扫描速度 (kHz) 3072像素
	行数	C6-3070-GigE	C6-3070-WARP-GigE
	1024	0.99	7.32
	384	2.60	18.51
	192	5.08	34.41
	48	17.84	96.71*
	12	47.85*	178.68*
	6	66.49*	204.92*
