苏州迅鹏XSAW电位计位移显示表

文章作者：长欣小编人气：发表时间：2023-01-30 08:59

苏州迅鹏XSAW电位计位移显示表

苏州迅鹏XSAW仪表是配接电阻尺，电位器。

■ 0.2级精度，测控速度每秒5～200次可设置。显示范围-1999～9999。

■ 面板按键及开关量输入置零功能。

■ 10点折线修正功能。

■ 可选配1～4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差绝对值上限、偏差绝对值下限六种基本报警方式和待机上、下限，待机偏差上、下限四种待机报警方式。

（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件,此后正常报警）。

■ 显示稳定性及抗干扰能力比XSA均有所提高

苏州迅鹏XSAW电表主要型号有：

XSAW-AHWK1T1A1S2V0	XSAW-CHWK1T1A1S2V0	XSAW-EWK1T1A1S2V0
XSAW-AHWK1T2A1S2V0	XSAW-CHWK1T2A1S2V0	XSAW-EWK1T2A1S2V0
XSAW-AHWK1S2V0	XSAW-CHWK1S2V0	XSAW-EWK1S2V0
XSAW-AHWK1A1S2V0	XSAW-CHWK1A1S2V0	XSAW-EWK1A1S2V0
XSAW-AHWK1T2A2V0	XSAW-CHWK1T2A2V0	XSAW-EWK1T2A2V0

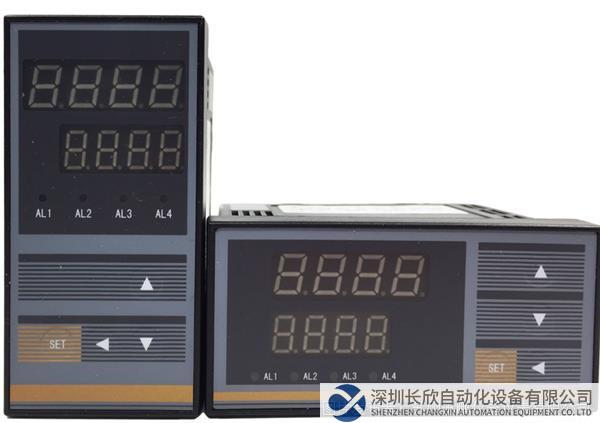

XSHCW 1.png

XSC8 2.png

内容

代码说明

XSAW-

0.2级测量精度；双显；

外形尺寸

160×80×125 开孔尺寸：152×76

96×48×82 开孔尺寸：92×45

48×48×88 开孔尺寸：45.5×45.5

面板规格

双4位LED（主显示窗+第二显示窗）

输入信号

电位器（0.5～100kΩ）

开入（选件）

1点开入（AH、CH选择K时，通讯、变送只能二选一；E尺寸不支持K选项）

报警（选件）

（250V AC/3A，阻性负载）

见注①

T1～T4

1～4点继电器输出，均为常开+常闭双触点

T1～T2

1～2点继电器输出，均为常开+常闭双触点

3点继电器输出，为单常开触点

1点继电器输出，为单常开触点。详见注①

2点继电器输出，均为单常开触点。详见注①

变送（选件）

（光电隔离，分辨率：1/3000；负载能力：600Ω）

电流输出（4-20）mA、（0-10）mA、（0-20）mA

电压输出（1-5）V、（0-5）V

电压输出（0-10）V

通讯（选件）（光电隔离，通讯速率：2400、4800、9600、19200、38400、57600）（通讯地址：0-99）

RS232接口可通过软件设置选择TCASCII或Modbus-RTU

（仅限AH、CH尺寸）

RS485接口可通过软件设置选择TCASCII或Modbus-RTU

电源规格

100～240V AC 50/60 Hz

10～24V AC 50/60 Hz；10～24V DC

安装尺寸

—AP

盘装（仅限E尺寸）

注①：E尺寸仪表，选择报警时：

l 选择1点继电器输出时，变送输出和通讯功能只能二选一（此时通讯仅支持RS485）；

l 选择2点继电器输出时，不能选择通讯和变送。
